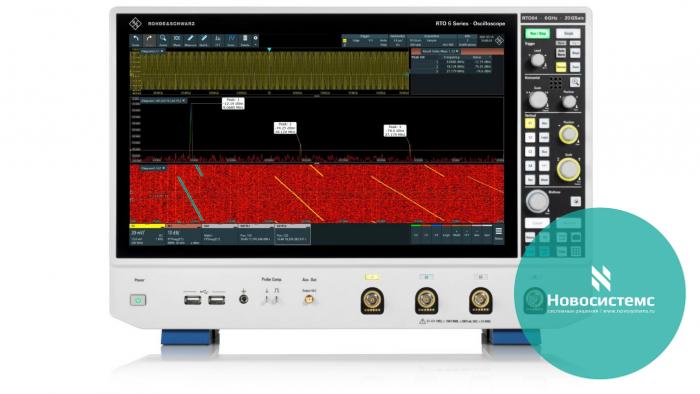

Показатель |
Комментарий |
Значение |
|
Вертикальная система |
|
Аналоговые каналы |
|
4 |
|
Аналоговая полоса пропускания (–3 дБ) (обязателен один вариант пропускной способности) |
RRTO64 с опцией RTO6-B90 |
600 МГц |
|
|
R&S®RTO64 с опцией R&S®RTO6-B91 |
1 ГГц |
|
|
R&S®RTO64 с опцией R&S®RTO6-B92 |
2 ГГц |
|
|
R&S®RTO64 с опцией R&S®RTO6-B93 |
3 ГГц |
|
|
R&S®RTO64 с опцией R&S®RTO6-B94 |
4 ГГц |
|
|
R&S®RTO64 с опцией R&S®RTO6-B96 |
на 2 каналах: 6 ГГц
на 4 каналах: 4 ГГц |
|
Время нарастания |
R&S®RTO64 с опцией R&S®RTO6-B90 |
635 пс |
|
|
R&S®RTO64 с опцией R&S®RTO6-B91 |
375 пс |
|
|
R&S®RTO64 с опцией R&S®RTO6-B92 |
210 пс |
|
|
R&S®RTO64 с опцией R&S®RTO6-B93 |
145 пс |
|
|
R&S®RTO64 с опцией R&S®RTO6-B94 |
110 пс |
|
|
R&S®RTO64 с опцией R&S®RTO6-B96 |
77 пс |
|
Вертикальное разрешение |
|
|
|
Эффективное число бит/ENOB (изм.) |
при 50 Ом, 50 мВ/дел, входной сигнал 10 МГц с полной шкалой 90 %
50 МГц
100 МГц
200 МГц
300 МГц
500 МГц
1 ГГц
2 ГГц
4 ГГц
6 ГГц |
9,4
9,0
8,6
8,2
8,1
7,7
7,1
6
6 |
|
Минимальный среднеквадратичный уровень шума |
при 50 Ом, 1 мВ/дел, фильтр с полосой пропускания 10 МГц |
10 мкВ (измер.) |
|
Входное сопротивление |
|
50 Ом ±1,5 %
1 МОм ±1 % при 15 пФ (изм.) |
|
Входная чувствительность |
Макс. пропускная способность во всех диапазонах |
50 Ом: от 1 мВ/дел до 1 В/дел
1 МОм: от 1 мВ/дел до 10 В/дел |
|
Система сбора данных |
|
|
|
Частота дискретизации в реальном времени |
Опции R&S®RTO6-B90, R&S®RTO6-B91, R&S®RTO6-B92, R&S®RTO6-B93 |
макс. 10 млрд отсчетов/с на каждом канале |
|
|
Опции R&S®RTO6-B94, R&S®RTO6-B96 |
Макс. 10 млрд отсчетов/с на 4 каналах
макс. 20 млрд отсчетов/с на 2 каналах |
|
Память сбора данных |
стандартный |
200 млн точек на 4 каналах
400 млн точек на 2 каналах
800 млн точек на 1 канале |
|
|
Опция R&S®RTO6-B104 |
400 млн точек на 4 каналах
800 млн точек на 2 каналах
800 млн точек на 1 канале |
|
|
Опция R&S®RTO6-B110 |
1 Gpoint на 4 каналах
2 Gpoint на 2 каналах (ограничение: 1 Gpoint на 2 каналах, когда каналы 1 и 2 или каналы 3 и 4 включены)
2 Gpoint на 1 канале |
|
Макс. скорость приобретения |
|
1 000 000 сигналов/с |
|
Режимы децимации |
любая комбинация режима прореживания и арифметики сигналов до 3 сигналов на канал |
образец, обнаружение пиков, высокое разрешение, среднеквадратичное значение |
|
Арифметика сигналов |
|
выкл., конверт, средний |
|
Режимы интерполяции |
|
линейный, sin(x)/x, выборка и удержание |
|
Деэмбеддинг (необязательно) |
|
да |
|
Горизонтальная система |
|
|
|
Диапазон временной развертки |
|
от 25 пс/дел до 10 000 с/дел |
|
Точность временной шкалы |
после доставки/калибровки |
±10 частей на миллиард |
|
Триггерная система |
|
|
|
Стандартные типы триггеров |
|
край, сбой, ширина, короткое окно, окно, тайм-аут, интервал, скорость нарастания, data2такт, шаблон, состояние, последовательный шаблон, ТВ/видео, триггер зоны |
|
Дополнительные типы триггеров |
|
триггер последовательной шины |
|
Чувствительность триггера |
определение гистерезиса триггера |
автоматическая или ручная регулировка
от 0 до 5 дел. |
|
Анализ и измерение |
|
|
|
Автоматические измерения |
|
47 |
|
Автоматические измерения |
|
4 |
|
Математика сигналов |
|
расширенный (редактор формул) |
|
Тестирование по маске |
|
|
|
Определение маски |
|
расширенный (настраиваемый пользователем, аппаратный) |
|
Функциональность логического анализатора (MSO) |
|
|
|
Цифровые входные каналы |
|
16 |
|
Глубина памяти MSO |
|
200 Мбит/с на канал |
|
Пропускная способность MSO |
|
400 МГц |
|
Частота выборки MSO |
|
5 млрд отсчетов/с на канал |
|
Общие данные |
|
Размеры |
Ш × В × Г |
450 × 315 × 204 мм
(17,72 × 12,40 × 8,03 дюйма) |
|
Масса |
|
10,7 кг (23,59 фунта) |
|
Интерфейсы |
|
LAN 1 Гбит/с, тип A: 2 порта USB 3.1, 2 порта USB 2.0, тип B: 1 порт USB 3.1, GPIB (дополнительно), HDMI и DisplayPort для внешнего монитора, внешний триггер, триггерный выход |
|
Отображать |
|
Емкостный сенсорный экран 15,6 дюйма, разрешение: 1920 x 1080 пикселей (Full HD) |
|
Операционная система |
|
Окна |
