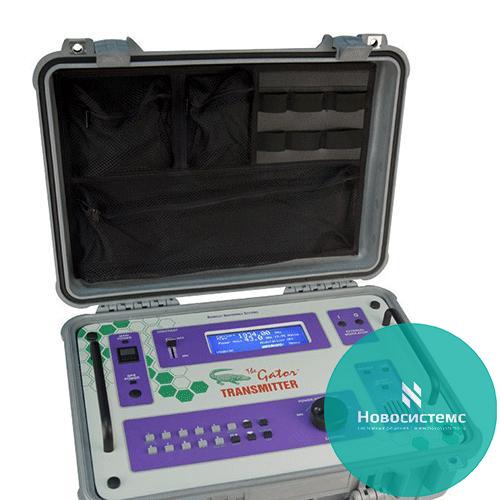

Мощный легкий передатчик класса А BVSystems Gator
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Передатчик Gator™ класса А отличается мощным усилением, прочностью, устойчивым к погодным воздействиям корпусом и встроенной защитой антенны VSWR. Малый вес делает Gator™ универсальным передатчиком, пригодным как для полевого, так и для лабораторного использования. Gator™ отличается быстродействующим частотным синтезатором, динамично управляемым усилителем мощности, встроенным модемом и DTMF.
Технические характеристики:
- Усилитель мощности класса А
- Вес до 10 кг.
- Усилитель мощности с постоянно регулируемым выходом мощности +0.1 дБ в диапазоне свыше 32 дБ
- Прочный водонепроницаемый пластиковый корпус размером 457,2 x 381 x 152,4 мм
- Микропроцессор, управляемый при помощи функциональных (сенсорных) клавиш на передней панели или дистанционно при помощи внутреннего модема для программируемых пользователем модуляционных схем, уровней мощности, каналов и частот.
- ЖК монитор размером 240х64 с флуоресцентной фоновой подсветкой
- Встроенный счетчик времени (часов) калибровки/эксплуатации прибора
- Защита КСВН антенны и функция внутренних и внешних измерений
- Двойные охлаждающие вентиляторы с встроенной защитой от перегрева для усилителя
- Дублированная статистическая оперативная память с произвольной выборкой, работающая от батареи, с функцией сохранения всех выбранных пользователем параметров в случае отключения питания
- Питание прибора осуществляется от сети 110-240 В переменного тока с частотой 50-60 Гц, одобрено UL, CSA, СЕ и FCC
- Определитель незатухающих волн для идентификации FCC CP
- Все параметры могут регулироваться дистанционно при помощи RS-232, внутреннего модема или двухтонального многочастотного набора (DTMF) тонального сигнала
Спецификации:
ОБЩИЕ СПЕЦИФИКАЦИИ | |
Дисплей | Графический ЖК на 240 х 64 пикселей (подсветка на видеочастотах)Стабильность менее 1.5 PPM в первый год, +1 PPM по мере срока службы |
Выходная мощность | Постоянно регулируемая выходная мощность +1.0 дБ в диапазоне >32 дБ (ниже 1 ГГц) |
Регулировка мощности | Постоянно регулируется посредством вращающегося переключателя или прямого ввода с клавиатуры с шагом 1 дБм свыше 20 дБ на моделях сверх 1 ГГц |
Паразитное излучение | >55 ДБн |
Выход гармонических волн | >55 ДБн |
Мощность | 110-240 В переменного тока при 50-60 Гц, автоматическое переключение, одобрено UL и CSA Модели на 10 и 20 Вт могут также питаться от +12 В постоянного тока |
Дистанционное управление | Посредством последовательного интерфейса RS-232, внутреннего модема или двухтонального многочастотного набора (DTMF) через телекоммуникации |
Мониторинг выходной мощности | Мониторинг прямой и обратной мощности посредством внутреннего измерителя мощности. Выход регулируется до <+1.0 дБ настройки и до 6:1 КСВН |
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | |
Размеры корпуса | 457,2 x 381 x 152,4 мм |
Вес | 10 кг |
ПЕРЕДАТЧИК (Gator) GSM | |
Выходная мощность | 20 Вт в 50 Ом (сотовая модель GSM) |
Класс PA (усилителя мощности) | Усилитель класса А, линейный |
Регулировка на выходе | Шаги +0.1 Дб сверх диапазона 20 дБ до полного выхода |
Управление мощностью | Внутренний измеритель прямой и обратной мощности с встроенным циркулятором |
Внутренняя защита | Сверхчувствительный КСВН (выключение при > 6:1 КСВ) и температурная защита |
Диапазон настройки | 935.2 959.8 МГц |
Шаг настройки | Шаги +50/200 кГц, настройка при помощи клавиатуры или вращающегося переключателя |
Стабильность | +2.0 PPM от 1 градуса до 50 градусов Цельсия |
Тип модуляции | Внутренний модулятор данных GMSK |
Интенсивность получения данных | 270.833 символа/сек. |
Фильтр немодулированной (монополосной) передачи | Гаусс, ВхТ=0.3 |
Дистанционное управление | Три способа, модем, DTMF или RS-232 с тыльной панели |
Дисплей | Графический 240х64 EL, с подсветкой |
Входная мощность | 110, 220 В переменного тока, 50-60 Гц или 23-27 В постоянного тока при силе тока 6 А |
РАДИОЧАСТОТНАЯ ХАРАКТЕРИСТИКИ | |
Частотная стабильность | +2 ppm от 10 до 50 С |
Частотные шаги | +200 кГц |
Частотный диапазон | Сотовые или PSC модели |
ЦИФРОВЫЕ СПЕЦИФИКАЦИИ | |
Скорость передачи данных | Эффектвная скорость 271 кбит/c (по спецификации GSM) |
Модуляция | 0.3 GMSK (по спецификации GSM) |
Длина блока данных | 1250 бит |
ПОСЛЕДОВАТЕЛЬНЫЙ ИНТЕРФЕЙС | |
Последовательный порт | RS-232С |
Формат | 8 бит данных |
Четность | Нет |
Бит старт/стоп | Один |
Незатухающая волна | Немодулированный сигнал CW. Примечание: модуляция данных GSM не может быть включена с главного экрана Gator |
Внешние подключения | Передатчик модулирует (понижает частоту) предоставленные пользователем и отфильтрованные данные I и Q и из внешнего источника. Это происходит благодаря коннекторам (разъемам) BVS, расположенным на верхней панели Gator. |
GSM RND | Gator выдает на выходе модуляции GSM с внутренне-генерированными и случайными PN (псевдо-случайными) данными. |
GSM BUFF | Модуляции GSM с возможными для загрузки пользователем с сохраненными данными BCCH (канал управления базовой станции), загруженными пользователем с загружающего программного обеспечения ПК. Это выполняется посредством гнезда RS-232, расположенного на обратной стороне прибора. Пользователь должен предоставить базовые данные, которые должны отображаться на выходе, Gator повторяет эту передачу бесконечно |
Частоты
- 1,850-2,200ГГц
- 2,10-2,17 ГГц
- 2,3-2,36 ГГц 10 или 20 Ватт 110/ 220 В переменного тока или 12 В постоянного тока
- 2,4-2,49 ГГц
- 2,5-2,7 ГГц
- 3,4-3,7 ГГц (только 10 Ватт)
- 698-805 МГц
- 850-870 МГц
- 800-900 МГц 25 или 45 Ватт 110/ 220 В переменного тока или 24В постоянного тока
- 850-900 МГц
- 930-970 МГц
