Описание:
Ротаметр - расходомер постоянного перепада давления с поплавком, свободно перемещающимся в корпусе прибора. Состоит из установленной в корпусе прибора конусной (ротаметрической) трубки, внутри которой перемещается поплавок.

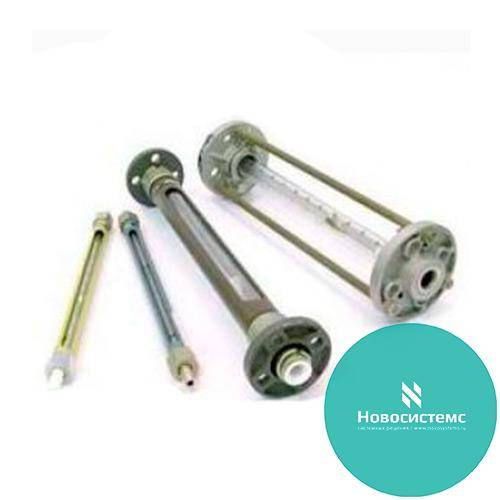

Ротаметры типа РМФ с местными показаниями со стеклянной ротаметрической трубкой предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных агрессивных жидкостей и газов с дисперсными включениями инородных частиц, нейтральных к фторопласту-4, стеклу марок ХС и ТХС.
В зависимости от расхода измеряемой среды, ротаметры типа РМФ выпускаются заводом-изготовителем в трех базовых модификациях: РМФ-II, РМФ-IV, РМФ-VI. К сожалению модели РМФ-III и РМФ-V не производятся.
Каждая базовая модификация имеет унифицированную ротаметрическую трубку. Пределы измерения расходов для данных моделей получаются установкой соответствующего поплавка. Поплавок, вне зависимости от модели, изготавливается из фторопласта-4.
Детали ротаметров, соприкасающиеся с измеряемой средой, футерованы (покрыты) фторопластом.
Шкала показаний прибора условная равномерная, нанесена непосредственно на ротаметрическую трубку. Отсчет показаний производят по верхней кромке поплавка.
Давление измеряемой среды не должно превышать 6кгс/см2 (0,6МПа).
Ротаметры рассчитаны на эксплуатацию при температуре измеряемой среды от -30ºС до +100°С и окружающей среды от -30ºС до +50°С, влажности окружающей среды от 30% до 80%.
Основная допускаемая погрешность ротаметров составляет ±2,5% от верхнего предела измерений.
Градуировка ротаметров - индивидуальная производится заводом-изготовителем по воде или воздуху. Для других сред, необходимо произвести пересчет расхода с воды или воздуха на данную измеряемую жидкость или газ.
Технические характеристики приборов ротаметры РМФ-0,016ЖУЗ.
- Верхний предел измерений - 0,016м3/ч;
- Условный проход - 6мм;
- Соединение прибора ротаметр РМФ-0,016ЖУЗ с трубопроводом - ниппельное 11,5мм;
- Габаритные размеры - 410х27,7мм;
- Масса прибора ротаметр РМФ-0,016ЖУЗ - 0,320кг.
