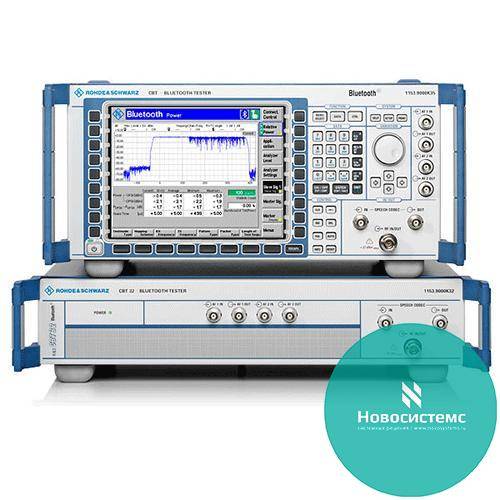

CBT/CBT32 Тестер Bluetooth® R&S®

CBT/CBT32 Тестер Bluetooth® R&S®
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Тестеры сигналов стандарта Bluetooth® R&S®CBT обеспечивают выполнение ВЧ-тестов стандарта Bluetooth® на всех каналах в режиме с перестройкой и без перестройки частоты. Приборы оснащены большим набором функций для статистического контроля и измерений. Например, можно задать допуски для каждой измеряемой величины или прервать последовательность измерений после заданного числа измерений или при превышении допустимого значения. Помимо стандартных кривых для мощности, модуляции или спектра можно отображать кривые минимумов или максимумов, усредненных по заданному числу пакетов.

  1. Чрезвычайная гибкость при выявлении неисправностей в процессе выполнения научно-исследовательских и опытно-конструкторских работ (НИОКР)
  2. Чрезвычайно малое время измерения для повышения производительности на производстве
  3. Встроенные функции для измерения спектра
  4. Поддержка многочисленных звуковых опций
  5. Программное обеспечение R&S®CBTGo с поддержкой 18 контрольных ВЧ-тестов для стандарта Bluetooth®, соответствующих техническим требованиям V1.2/V2.0/V2.0+EDR/V2.1/V2.1+EDR Bluetooth®
  6. Экономичная версия прибора, монтируемая в стойку, R&S®CBT32 для использования на производстве
  7. Опция для работы с сигналами стандарта Bluetooth®low energy добавляет возможность измерения и генерирования сигналов стандарта Bluetooth®low energy
  8. С опцией поддержки EDR (R&S®CBT-K55) в тестеры сигналов стандарта Bluetooth® R&S®CBT добавляется большое число контрольных ВЧ-тестов для технологии EDR.

Измерения в режиме передачи

  •   Измерение мощности
    • Номинальная мощность, пиковая мощность, мощность утечки
    • Функция управления мощностью
    • EDR: относительная мощность
  • Измерение временных параметров
    • Ошибка синхронизации пакетов
    • EDR: защитный интервал
  • Измерение спектра
    • В полосе по уровню 20 дБ, мощность в соседнем канале (ACP), частотный диапазон
    • EDR: внутриполосное паразитное излучение (стробируемое ACP)
  • Измерение параметров модуляции
    • Средняя, максимальная и минимальная девиация частоты
    • EDR: RMS DEVM, пиковое DEVM, 99% DEVM
    • EDR: кодирование дифференциальной фазы
    • EDR: сигнальное созвездие I/Q
    • EDR: сдвиг фаз
  • Измерение частоты
    • Точность воспроизведения частоты (ICFT), уход частоты, максимальная скорость ухода
    • EDR: стабильность несущей частоты ωi и ω0

Измерения в режиме приема

  • Коэффициент ошибок по битам (BER) для базового режима и режима EDR
  • Режим "грязной" передачи в соответствии с техническими требованиями ВЧ-тестов для базового режима и режима EDR
  • Функция поиска коэффициента BER: уровень чувствительности для предварительно заданного уровня BER
  • Коэффициент ошибок по пакетам (PER)
  • Коэффициент NAK

Контрольные ВЧ-тесты Bluetooth®
Тестеры R&S®CBT и R&S®CBT32 могут использоваться для проведения следующих контрольных ВЧ-тестов стандарта Bluetooth®, описанных в спецификациях стандарта V1.2/V2.0/V2.0+EDR/V2.1/V2.1+EDR:

  • TRM/CA/01/C (выходная мощность)
  • TRM/CA/03/C (управление мощностью)
  • TRM/CA/04/C (выходной спектр – диапазон частот)
  • TRM/CA/05/C (выходной спектр – полоса при 20 дБ)
  • TRM/CA/06/C (выходной спектр – мощность в соседнем канале)
  • TRM/CA/07/C (модуляционные характеристики)
  • TRM/CA/08/C (допустимое отклонение от начальной частоты несущей)
  • TRM/CA/09/C (уход несущей частоты)
  • TRM/CA/10/C (относительная мощность передачи в EDR)
  • TRM/CA/11/C (стабильность несущей частоты и погрешность модуляции в EDR)
  • TRM/CA/12/C (кодирование разности фаз в EDR)
  • TRM/CA/13/C (внутриполосное паразитное излучение в EDR)
  • RCV/CA/01/C (чувствительность – пакеты в режиме одиночных слотов)
  • RCV/CA/02/C (чувствительность – пакеты в режиме мультислотов)
  • RCV/CA/06/C (максимальный входной уровень)
  • RCV/CA/07/C (чувствительность в EDR)
  • RCV/CA/08/C (пороговое значение коэффициента BER в EDR)
  • RCV/CA/10/C (максимальный входной уровень в EDR)

Звуковые функции

Встроенный в тестер R&S®CBT звуковой кодек Bluetooth® поддерживает CVSD-кодирование, а также кодирование в формате A-law и μ-law. Для обоих приборов R&S®CBT и R&S®CBT32 доступны следующие звуковые опции, позволяющие проводить всестороннее звуковое тестирование Bluetooth®-устройств:

  • Двухканальный звуковой генератор и анализатор (R&S®CBT-B41)Данная опция используется для измерения звуковых характеристик Bluetooth®-устройств. На переднюю панель тестера R&S®CBT добавляются четыре дополнительных разъема. Звуковые сигналы направляются через внутренний аудиопереключатель либо на разъемы для внешнего оборудования, либо на внутренний речевой Bluetooth®-кодек. Могут применяться различные сценарии тестирования.
  • Цифровой аудиоинтерфейс (R&S®CBT-B42)
  • Поддержка профилей гарнитуры и спикерфона (R&S®CBT-K54)
  • Поддержка стереопрофиля A2DP и кодека SBC (R&S®CBT-K52)

ПО R&S®CBTGo для автоматического тестирования
Пакет программ R&S®CBTGo для ПК предназначен для дистанционного управления тестерами R&S®CBT и R&S®CBT32. Это программное обеспечение может быть бесплатно загружено с веб-сайта компании Rohde & Schwarz. ПО R&S®CBTGo позволяет создавать любые тестовые последовательности путем конфигурирования и комбинирования доступных тестовых модулей. По нажатию кнопки создается полный отчет об измерениях, который может быть сохранен в нескольких форматах. ПО R&S®CBTGo содержит набор готовых тестовых последовательностей, позволяющих автоматически выполнять различные контрольные тесты для стандарта Bluetooth®. ПО позволяет размещать в отчете об измерениях множество графических элементов, являясь, таким образом, ценным инструментом в НИОКР и при проведении контроля на производстве.
