Контроллер AСУНО AnCom MC/L для системы AnCom Light В корзину

Описание:

Повышение эффективности использования энергетических ресурсов в системах централизованного управления уличным, промышленным или архитектурным освещением

Внедрение современных систем дистанционного и автономного управления на сетях наружного освещения с целью экономии электрической энергии. Реализация инвестиционных программ по модернизации парка наружного и промышленного освещения с получением прибыли из экономии электрической энергии (окупаемость от 3 лет).

Состав

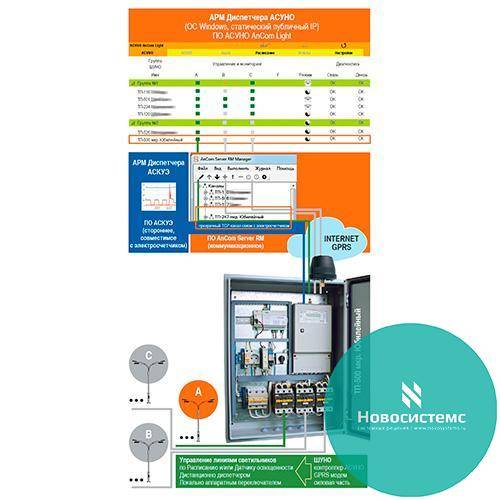

Линия светильников (имеется у пользователя). Шкаф управления наружным освещением (ШУНО): контроллер АСУНО AnCom MC/L + GPRS модем AnCom RM + силовая часть. Режимы управления линиями светильников: Автономное по расписанию и/или датчику освещенности; Дистанционное по команде Диспетчера АСУНО; Локальное с помощью аппаратного переключателя в ШУНО. АРМ Диспетчера АСУНО (ОС Windows, статический IP): ПО AnCom Server RM + ПО АСУНО AnCom Light. Разделение доступа через пароли режимов Администрирования; Мониторинг и Управление всеми ШУНО системы АСУНО в едином информационном окне; Простая Настройка ШУНО; Детальная Диагностика каждого ШУНО: наличие напряжений в фидерах после предохранителей и пускателей, охранно-пожарная сигнализация, актуальность настроек, состояние канала связи. АРМ Диспетчера АСКУЭ: совместимое с электросчетчиком стороннее ПО АСКУЭ (необязательно). Примеры управления освещением

Город, район, поселок Использование возможностей встроенного расписания ШУНО – разного для будних, выходных и праздничных дней, с коррекцией по датчику освещенности; «Ночной» режим экономии электроэнергии: уменьшение яркости за счет выключения определенных линий светильников; Раздельное управление яркостью в различных местах населенного пункта; Подключение счетчика электроэнергии для контроля наличия врезок (перерасход) или выгоревших светильников (недорасход), формирование отчетов об энергопотреблении. Парки, скверы и дворы Использование возможностей встроенного расписания ШУНО – разного для будних, выходных и праздничных дней, с коррекцией по датчику освещенности; Раздельное управление яркостью освещения для дорожек, площадок отдыха и парковок; Подключение счетчика электроэнергии для контроля наличия врезок (перерасход) или выгоревших светильников (недорасход), формирование отчетов об энергопотреблении. Улицы и трассы Управление по датчикам движения – освещение трассы только при наличии движущегося объекта; Использование возможностей встроенного расписания ШУНО – выставление заданного уровня яркости при наступлении утра и вечера на основе собственной базы для каждого часового пояса ("Гражданские сумерки"), с коррекцией по датчику освещенности; Раздельное управление яркостью освещения для основной трассы и съездов; Аварийное выключение линий при ремонтных работах. Офисные и заводские помещения Использование возможностей встроенного расписания ШУНО – разного для будних, выходных и праздничных дней; Раздельное управление яркостью освещения для проходной, разных этажей или частей помещения, парковки.

Результаты

Выполнение программ энергосбережения и инвестиционных программ (с получением прибыли из экономии электрической энергии) по модернизации парка наружного и промышленного освещения с окупаемостью от 3 лет. Управление, мониторинг, диагностика и настройка системы наружного освещения – из удаленного АРМ Диспетчера АСУНО. Уменьшение времени работы и увеличение срока эксплуатации светильников Привязка к графику "Гражданских сумерек"; Переход в режим ночного частичного освещения; Работа по датчику освещенности; Группировка участков по уровню освещенности; Контроль перегоревших светильников и наличия несанкционированного подключения нагрузок к линии («врезок»). Сокращение затрат на эксплуатационное обслуживание Отслеживание аварийных ситуаций в реальном времени; Оперативная локализация и диагностика аварийных ситуаций из АРМ Диспетчера АСУНО; Регистрация предаварийных состояний осветительной сети и устройств управления; Наличие охранной сигнализации в ШУНО; Автоматическое извещение ответственных лиц о текущей ситуации на объектах; Минимизация выездов персонала на объекты управления освещением; Автоматизированный беспроводной съем показаний со счетчиков электрической энергии. АРМ Диспетчера АСУНО: ПО AnCom Light

Разделение доступа через пароли режимов Администрирования: Мониторинг, Управление, Настройка. Развертывание системы АСУНО Автонастройка Диспетчерского ПО АСУНО AnCom Light; Настройка ШУНО (контроллера АСУНО AnCom MC/L): дистанционная – из Диспетчерского центра, или локальная – в точке инсталляции/«на столе» (подключение напрямую к компьютеру или ноутбуку); Объединение ШУНО в Группы для оперативного мониторинга, управления и настройки. Мониторинг, Управление и Настройка системы АСУНО Понятный графический пользовательский интерфейс; Мониторинг и Управление всеми ШУНО системы АСУНО в едином информационном окне; Скрытые окна для детальной Диагностики и Настройки; Редактор для составления и оперативной коррекции годового расписания ШУНО (контроллера АСУНО AnCom MC/L). Диагностика системы АСУНО Несоответствие настроек ПО АСУНО AnCom Light и ШУНО (контроллера АСУНО AnCom MC/L); Незапланированное для предполагаемого состояния управляемых контакторов ШУНО наличие/отсутствие напряжения в фидерах после предохранителей и пускателей; Срабатывание дискретных датчиков (охрана, освещенность, движение, пожарный и т.п.); Выход температуры в ШУНО за заданные пределы; Выход напряжения питания контроллера АСУНО AnCom MC/L за заданные пределы; Устаревшее расписание работы ШУНО (контроллера АСУНО AnCom MC/L) – автоматическая загрузка актуального расписания; Устаревшая версия встроенного ПО ШУНО (контроллера АСУНО AnCom MC/L) – автоматическая загрузка и установка актуального ПО; Несоответствие встроенных часов ШУНО (контроллера АСУНО AnCom MC/L) с часами АРМ Диспетчера АСУНО – автоматическая синхронизация; Отсутствие связи с ШУНО (с контроллером АСУНО AnCom MC/L).  АРМ Диспетчера АСКУЭ: подключение к системе любого стороннего ПО АСКУЭ

Генерация, анализ и хранение отчетов по энергопотреблению, параметрам электрической сети (токи, напряжения, частота сети и др.) и качеству электроэнергии. Возможность автоматического отключения линий светильников при обнаружении перегрузок. Формирование заключений о количестве перегоревших светильников и наличия несанкционированного подключения нагрузок к линии («врезок») – на основе данных об энергопотреблении за текущий и предыдущий периоды. Контроль целостности кабеля для предотвращения его хищения (по выходу тока потребления за уставки). Представления данных об энергопотреблении в сбытовые и контролирующие организации.

Коммутация каналов связи: «ПО АСУНО AnCom Light ↔ ШУНО (контроллер АСУНО AnCom MC/L)». Коммутация каналов связи: «ПО АСКУЭ (стороннее) ↔ ШУНО (счетчик электроэнергии)».

• На стороне АРМ Диспетчера АСУНО – статический публичный IP, видимый из сети Интернет.

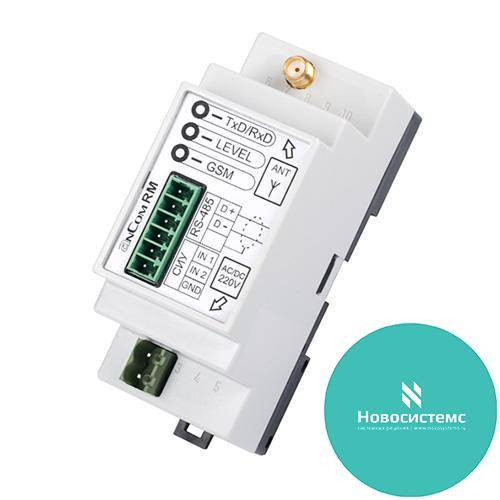

• На стороне ШУНО – GPRS модем AnCom RM:

Автоматическое установление соединения с АРМ Диспетчера АСУНО (ПО AnCom Server RM) после включения/восстановления питания модема. Встроенный механизм поддержания/восстановления онлайн канала связи. Резервирование канала связи на уровне сотового оператора – два держателя SIM-карт со встроенной программной поддержкой автоматического переключения между ними (в модемах AnCom RM/D). SMS-информирование на телефон обслуживающего персонала при срабатывания дискретного датчика в ШУНО. Простая SIM-карта с динамическим локальным адресом. Возможность работы системы без АРМ Диспетчера АСУНО и канала связи (GPRS модема) – только в автономном режиме управления (согласно встроенному расписанию и состояниям дискретных датчиков). Локальная настройка ШУНО производится на месте или «на столе» (подключение напрямую к компьютеру или ноутбуку).

Режимы управления ШУНО (контроллера АСУНО AnCom MC/L)

Автономный (возможна одновременная работа нескольких автономных подрежимов) Расписание утро-вечер – на основе собственной базы наступления утра и вечера для данной местности ("Гражданские сумерки"). Для компенсации отличий фактического времени наступления утра / вечера от расчётного, например, из-за рельефа местности, предусмотрены поправочные коэффициенты; Расписание ночь – частичное ночное освещение на основе заданного времени наступления ночи и утра; Собственное расписание для каждой Группы ШУНО; Разное расписание для будних, выходных, праздничных и особых дней; Встроенные часы контроллера АСУНО с элементом резервного питания, автоматическим переходом на летнее/стандартное время и автокоррекцией времени по часам АРМ Диспетчера АСУНО; По состоянию дискретного датчика: освещенности, движения, сигнализации – независимое управление или коррекция расписания. Дистанционный – оперативное групповое (ШУНО объединяются в Группы пользователем) и гибкое индивидуальное (каждым ШУНО по отдельности) управление из АРМ Диспетчера АСУНО – по беспроводным (Internet-GPRS) каналам связи. Ручной – локальное управление с помощью аппаратного переключателя ШУНО.

Возможности контроллера АСУНО AnCom MC/L

Полная поддержка режимов управления (дистанционный, автономный, ручной) ШУНО в рамках системы АСУНО AnCom Light. Интерфейсы контроллера: D_OUT: A, B, C, F, N, -12V – подключение управляемых контакторов для включения / выключения линий A, B, C, а также переключения с основного фидера F (при пропадании питания) – на резервный и обратно; IN_220V – контроль наличия/отсутствия напряжений в фидерах после предохранителей и пускателей – на линиях A`, B`, C`, A``, B``, C``, основном фидере F, входе ИБП; D_IN – 4 дискретных входа для подключения дискретных датчиков: освещенности, движения, охраны; Управление RS-232 / RS-485 – доступ к контроллеру по беспроводному каналу связи GPRS/Internet (через модемAnCom RM); Эл. счетчик RS-485 – подключение счетчика электрической энергии для организации доступа к нему со стороны АРМ Диспетчера АСКУЭ (ПО АСКУЭ). Питание контроллера: POWER DC 9…18V, 12V / 1 A. Встроенные часы реального времени Привязка к часовому поясу местности; Коррекция по часам АРМ Диспетчера АСУНО; Питание часов при пропаданиях первичного питания контроллера обеспечивается встроенной батареей. Рабочий диапазон температур -40…+70Сº. Пластмассовый корпус, крепление на DIN-рейку. Вес (в упаковке) 0,5 кг.
