Назначение прибора для испытания трансформаторов ПИТ:
Прибор для испытания трансформаторов ПИТ предназначен для измерения омического сопротивления постоянному току обмоток трансформаторов с большой индуктивностью, а также обмоток вращающихся машин, контактов переключателей, коллекторов электродвигателей, кабельных соединений, точек пайки и т. п.
Устройство и принцип работы изделия ПИТ

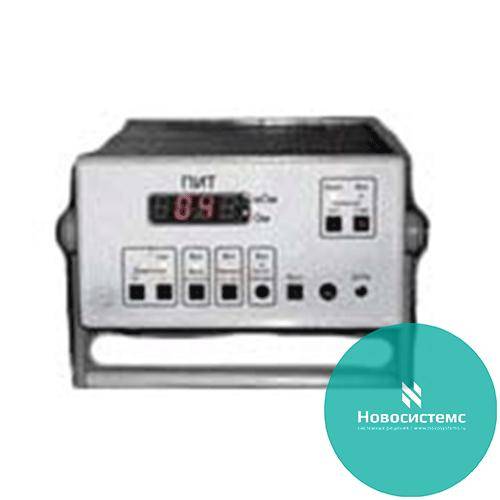

Конструкция изделия переносная. Все органы управления вынесены на переднюю панель, а разъемы для подключения измерительного и сетевого кабеля расположены на задней панели.
В основу работы прибора положены два метода измерения сопротивления:
- метод непосредственной оценки или метод стабилизированного тока (в дальнейшем – метод №1);
- метод вольтметра-амперметра или косвенный метод (в дальнейшем – метод №2).
В основу метода №1 положено измерение падения напряжения на измеряемом объекте при прохождении через него стабилизированного постоянного тока.
В основу метода №2 положено измерение значений постоянного тока и падения напряжения на измеряемом объекте с последующим расчетом сопротивления по закону Ома.
Выбор метода измерения зависит от типа измеряемого объекта. При малых индуктивных нагрузках применяется метод №1, при больших – метод №2.
В основу метода №2 положено измерение значений постоянного тока и падения напряжения на измеряемом объекте с последующим расчетом сопротивления по закону Ома.
Выбор метода измерения зависит от типа измеряемого объекта. При малых индуктивных нагрузках применяется метод №1, при больших – метод №2.
Прибор ПИТ обеспечивает два режима измерения: автоматический и ручной.
Автоматический режим измерения.
При нажатии кнопки "СТАРТ" через объект пропускается стабилизированный ток 0,5А и производится измерение комплексного сопротивления.
В соответствии с измеренным значением сопротивления прибор производит последовательное переключение диапазонов до тех пор, пока не установит требуемого диапазона измерения, и начинает измерять сопротивление объекта по методу №1.
В соответствии с измеренным значением сопротивления прибор производит последовательное переключение диапазонов до тех пор, пока не установит требуемого диапазона измерения, и начинает измерять сопротивление объекта по методу №1.
Метод № 1:
После выбора требуемого диапазона измерения прибор устанавливает в соответствии с таблицей 1 требуемый стабилизированный измерительный ток (0,5А или 5А).
Прибор производит последовательно 30 измерений сопротивления объекта (1 измерение в секунду) и сравнивает значения между собой. Если полученные значения будут отличаться более чем на 9 единиц младшего разряда, цикл измерения будет повторяться в течение 5 минут, после чего прибор автоматически переходит ко второму методу измерения.
Если получаемые значения при 30 последовательных измерениях не отличаются более чем на 9 единиц младшего разряда, процесс измерения прекращается и на цифровом табло отображается измеренное значение омического сопротивления обмотки. При этом моргает индикатор, указывающий в каких единицах ("Ом" или "мОм") измерено значение сопротивления, и сигнальная лампочка датчика температуры.
Прибор производит последовательно 30 измерений сопротивления объекта (1 измерение в секунду) и сравнивает значения между собой. Если полученные значения будут отличаться более чем на 9 единиц младшего разряда, цикл измерения будет повторяться в течение 5 минут, после чего прибор автоматически переходит ко второму методу измерения.
Если получаемые значения при 30 последовательных измерениях не отличаются более чем на 9 единиц младшего разряда, процесс измерения прекращается и на цифровом табло отображается измеренное значение омического сопротивления обмотки. При этом моргает индикатор, указывающий в каких единицах ("Ом" или "мОм") измерено значение сопротивления, и сигнальная лампочка датчика температуры.
Метод №2:
Прибор удерживает значение стабилизированного тока через нагрузку выбранное в соответствии с установленным диапазоном измерения (0,5А или 5А) и производит переключение по заданной программе из режима источника "стабилизатор тока" в режим источника "стабилизатор напряжения"
Прибор периодически измеряет и сравнивает ток Ix, проходящий через измеряемый объект, до тех пор, пока последовательность из 30 измеренных значений не будет отличаться не более чем на 1%. После выполнения условия сравнения измеренный ток запоминается и прибор переходит к измерению напряжения на измеряемом сопротивлении, до тех пор, пока последовательность из 3-х измеренных значений не будет отличаться не более чем на 9 единиц младшего разряда. Значение сопротивления рассчитывается по закону Ома и индицируется на цифровом табло.
Прибор периодически измеряет и сравнивает ток Ix, проходящий через измеряемый объект, до тех пор, пока последовательность из 30 измеренных значений не будет отличаться не более чем на 1%. После выполнения условия сравнения измеренный ток запоминается и прибор переходит к измерению напряжения на измеряемом сопротивлении, до тех пор, пока последовательность из 3-х измеренных значений не будет отличаться не более чем на 9 единиц младшего разряда. Значение сопротивления рассчитывается по закону Ома и индицируется на цифровом табло.
Ручной режим измерения.
Ручной режим измерения выбирается кнопками выбора диапазона "+" или "-". Он позволяет оператору ускорить процесс измерения (решение об окончании измерения принимает оператор, а не микропрограмма) или провести измерения омического сопротивления обмоток с большим значением комплексного сопротивления, когда измерения в автоматическом режиме невозможны.
Значение сопротивления обмоток трансформатора зависит от температуры. Температура измеряется при помощи цифрового датчика, входящего в комплект прибора или же вводится вручную с помощью клавиатуры прибора.
Технические характеристики прибора ПИТ:
| Параметр | Значение |
| Прибор обеспечивает измерение температуры в диапазоне, °С | минус 20 – плюс 60 |
| Точность измерения температуры, °С | ± 1 |
| Питание прибора | 50 Гц; от 200 до 240 В |
| Мощность, потребляемая прибором, не более | 150 Вт |
| Масса прибора не более | 8 кг |
| Габаритные размеры не более | 300х390х160 мм |
| Наработка на отказ Т0 должна быть не менее | 5000 ч |
Комплект поставки ПИТ:
| № | Наименование | Количество |
| 1. | Прибор ПИТ | 1 шт |
| 2. | Кабель сетевой | 1 шт |
| 3. | Кабель измерительный | 2 шт |
| 4. | Датчик температуры | 1 шт |
| 5. | Техническое описание и инструкция по эксплуатации | 1 экз. |
