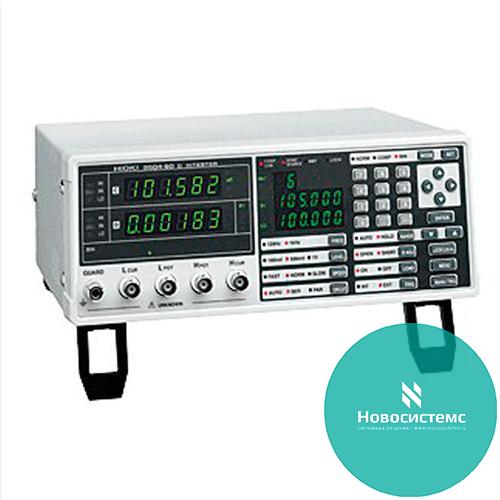

Hioki 3504-06 / 3504-50 / 3504-40 Измерители ёмкости
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Hioki 3504-06 / 3504-50 / 3504-40 Измерители ёмкости предназначеы для измерения конденсаторов большой ёмкости (MLCCs). Минимальное время измерения 2 миллисекунды при основной точности ±0.09 % делают измерительный прибор подходящим для использования на поточных линиях и лабораториях предприятия. Скорость проведения измерения всего 2 миллисекунды. Функция обнаружения вибрации, обнаруживает ошибки при плохом контакте. Модель 3504-60 может обнаружить плохой контакт на всех 4 терминалах. Модели 3504-60/-50 имеют функцию BIN, для проведения выборочных испытаний компонентов.
Спецификация:
| Измеряемые параметры |
Cs, Cp (ёмкость), D (коэффициент потерь, tan δ) |
| Диапазоны измерений |
C: 0.9400 пФ до 20.0000 мФ, D: 0.00001 до 1.99000, |
| Основная погрешность |
(типичное значение) C: ±0.09% и.в., D: ±0.0016 Погрешность измерения = основная погрешность × B × C × D × E, B до E это коэффициент |
| Номинальная частота | 120 Гц, 1 кГц |
| Метод измерений |
100 мВ (3504-60), 500 мВ, 1 В rms Диапазон CV 100 мВ: диапазон до 170 мкФ (Частота 1 кГц), диапазон до 1.45 мФ (Частота 120 Гц) Диапазон CV 500 мВ: диапазон до 170 мкФ (Частота 1 кГц), диапазон до 1.45 мФ (Частота 120 Гц) Диапазон CV 1V: диапазон до 70 мкФ (Частота 1 кГц), диапазон до 700 мкФ (Частота 120 Гц) |
| Выходное сопротивление | 5 Ом |
| Дисплей | Светодиодный (6 цифр) |
| Время измерений | Быстрый режим, 1 кГц: 2 мсек. |
| Функции |
Функция проверки контакта на 4 каналах (3504-60) BIN (измеренные параметры могут быть классифицированы по категориям) (3504-50, 3504-60), Синхронизированное пусковое устройство, Установленные настройки могут быть сохранены, Компаратор, Вычисление среднего значения, Отсортировка низкого сопротивления (обнаружение плохого контакта), Обнаружение вибрации. |
| Интерфейс |
EXT. I/O, RS-232C (стандартно на всех моделях) GP-IB (только на 3504-50, 3504-60) |
| Источник питания | От 100 до 240 В, AC (50/60 Гц), 110VA максимум |
| Размеры и масса | 100 мм Выс. × 260 мм Шир. × 220 мм Толщ. Масса: 3.8 кг. |
| Аксессуары | Предохранитель (1), силовой шнур (1) |
Для регистрации сигнала тока необходимы дополнительные модули (9699, 9677, 9263, 9262, 9261, 9143, 9140), которые не входят в комплект поставки регистратора.
Опции:
|
9699 SMD тестовое приспособление SMD типа, для проверки нижней части электродов, DC до 120МГц Размеры тестируемых объектов: 1.0мм до 4.0мм ширина, 1.5мм высота |
|
9677 SMD тестовое приспособление SMD типа, для проверки электродов со стороны, DC до 120МГц Размеры тестируемых объектов: 3.5мм ±0.5мм |
| 9263 тестовое приспособление SMD типа, для проверки керамических конденсаторов (с прямым соединением, DC до 5 МГц) |
| 9262 тестовое приспособление (с прямым соединением, DC до 5 МГц) |
| 9261 тестовое приспособление (с соединительными кабелями, DC до 5 МГц), длина кабеля 1 метр. |
| 9143 клещевой пробник (DC до 5 МГц), длина кабеля 1 метр. |
| 9140 четырехтерминальный пробник (DC до 100 кГц), длина кабеля 1 метр. |
