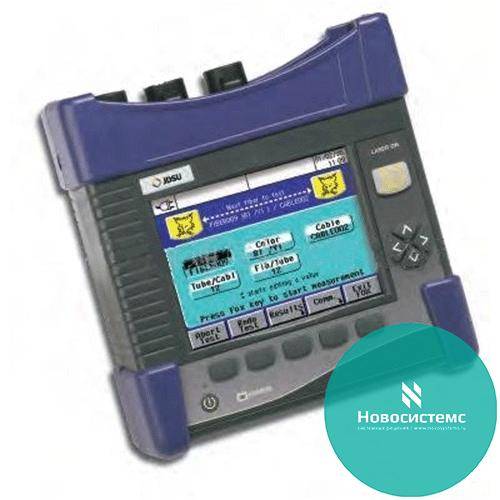

OFI-2000 - Интергированный оптический тестер

Производитель

JDSU

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Устройство OFI-2000 предназначено для профессионального строительства, контроля, обслуживания и ремонта больших оптических сетей.

Особенности:

Полностью автоматизированные двухсторонние измерения затухания в оптическом кабеле и измерение длины оптического кабеля для гелекоммуникационных приложений, а также CATV, DWDM и PON
Дополнительные функции визуального дефектоскопа, измерения возвратных потерь и переговорного устройства
Быстрая процедура двухстороннего измерения затухания за 15 с. на трех длинах волн
Измерения в помощью одной кнопки FOX (Fiber Optic Xpert)
Измерения на двух или трех длинах волн: 1310, 1550 и 1625 нм
Для тестирования PON-систем измерения проводятся на длинах волн: 1310, 1490, 1555 нм
Графический интерфейс пользователя с режимом вывода результатов измерений в виде "Pass/Fail" (Да/Нет)
Широкие возможности для генерации отчетов и большая внутреняя память

Использование:

Инталляция и эксплуатация оптических линий связи и PON-систем
Анализ запаса линии по возвратным потерям, измерение вносимых потерь участков линии и компонентов сети, определение длины кабеля
Анализ уровня сигналов в оптических линиях связи, а также в системах PON и сетях DWDM
Функция визуального дефектоскопа (635 нм) для трассировки кабелей и поиска неисправностей в оптических кроссах
Функция двусторонней переговорной связи (уровень 45 дБ)

Функции:

Большой графический дисплей VGA и дружественный интерфейс пользователя
Два устройства на ближнем и дальнем конце линии в режиме ведущий-ведущий (master-master) проводят двусторонние измерения и обмениваются результатами измерен
Анализатор может быть использован как отдельный лазерный источник или измеритель мощности сигнала
Полная совместимость в другими продуктами компании Acterna для тестирования ВОЛС
Опция замены оптического разъема
ПО FiberBudget может быть скачано с сайта компании-производителя
Резульататы измерений могут быть также обработаны ПО OFS-200 FiberCable

Технические характеристики	OFI-2001	OFI-2002
Применение	Telecom/Городские линии связи	CATV/DWDM
Порт для испытаний на потерю сигнала
Динамический диапазон потерь	60 д
Точность	петлевой метод ±0.25 дБ / расположение рядом ±0.15 дБ
Оптическое сопряжение	Физический контакт (PC) и контакт под углом (APC) с приборными соединителями и универсальным адаптером BN 2060 (см. подробности в порядке оформления заказа)
Конечное разрешение	0,01 дБ
Испытательные порты
Типы лазера (Класс 1)	Лазер
Диапазон волн	1310 ± 30 нм 1550 ± 30 нм
Спектральная полоса пропускания	макс.5 нм
Выходной уровень:	-3,5 дБм/-3,5 дБм
в оптоволокно 9/125 мкм (CW-режим) модулированный выходной средний уровень	3 дБ, пониженный
Неопределенность выходного уровня
Устойчивость уровня:
Краткосрочная 15 мин (t=+/-0.3 K)	± 0,02 дБ
Долгосрочная 8 час. (t=+/-3 K)	± 0,2 дБ
Частоты модуляции (Гц)	270, 330, 1 000, 2 000
Режимы: CW	Непрерывная световая волна
Auto	Непрерывный сигнал включает -данные (длину волны) для измерителей WWG Level Meters
FMOD	FMOD-модуляция для определения волокна: 270, 330, 1 000, 2 000
TWINtest	Активируются обе длины волны
Измеритель мощности для тестирующего порта (внутренний электродный фотодетектор)
Диапазон длин волн	200-1650 нм
Автоопределение длины волны (вкл. TWINtest)	850/1310/1550 нм с калиброванными лазерными источниками
Динамический диапазон измерителя мощности	0-80 нм
Тип детектора	InGaAs
Разрешение дисплея	0,01
Тип волокна	9 мкм

Технические характеристики	OFI-2001	OFI-2002
Применение	Telecom/Местные линии связи	CATV/DWDM
Автономный высокоточный измеритель мощности
Длины волн с регулировкой в диапазоне	800 -1650 нм
Выбор длин волн	850/1300/1310/1480/1510/1550/1625 нм и одна по выбору пользователя
Автоматическое определение длины волны (вкл. TWINtest)	850/1310/1550 нм с фирменными лазерными источниками WWG
Регистрация модуляции	270 Гц, 330 Гц, 1 КГц, 2 КГц
Динамический диапазон	+10 : - 70 дБм	+26 to - 55 дБм
Точность	+ 0,2 дБ (от -7 до - 60 дБм)	+ 0.25 дБ (от +23 до - 50 дБм)
Тип детектора	InGaAs, 2-мм	InGaAs с фильтром, 2-мм
Разрешение дисплея	0,01 дБ	0,01 дБ
Тип волокна	9 мкм : 100 мкм	9 мкм : 50 мкм
Оптический интерфейс сопряжения	Универсальный адаптер BN 2040 (технические детали см. в информации по заказам)
Определитель неисправности Visible Fault Locator (по выбору заказчика)
Длина волны	630 нм
Выходная мощность в волокне 9/125 мкм	1 мВт макс.
Оптический интерфейс сопряжения	UPP для всех стандартных соединителей на 2,5 мм
Режимы вывода	Off (откл.) On (вкл.) 1 Hz (1Гц)
Технические характеристики	OFI-2001	OFI-2002
Дисплей	1/4 VGA, активный черно-белый дисплей (5,7") цветной дисплей по выбору заказчика (см. информация по заказу)
Питание (сменное)	3-варианта: сухие батареи, аккумуляторная батарея NiMH, ток от сети переменный/постоянный
Время работы с сухими батареями	8 часов
Время работы с аккумуляторной батареей NiMH	13 часов
Дисплей с низким потреблением мощности	X
Автоматическое отключение через 1 мин. или 10 мин. или перевод в режим ожидания	X
Индикация степени зарядки батарей	X
Работа с умформером	X
Климатические условия:	Согласно требованиям ЕС
Рекомендуемый срок калибровки	3 года
Рабочие температуры, °C	от -10 до +50
Температуры хранения, °C	от -20 до +70
Вес без батарей, включая все варианты комплектации	1,8 кг
Размеры (Ш x В x Д) см	ок. 21 x 20 x 8
Функция печати непосредственно через RS232	X
Функция памяти	X
