Описание:

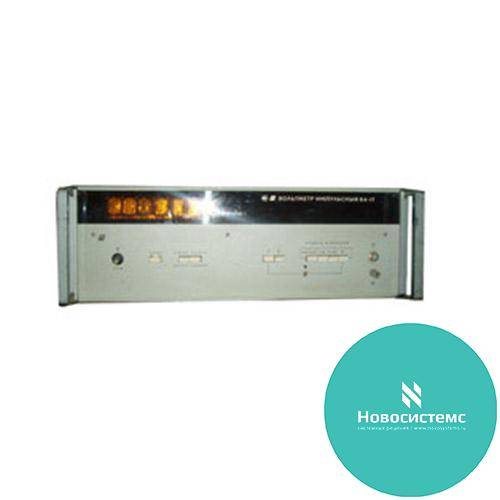

Вольтметры В4-17 могут использоваться для измерения однократных процессов в радиоизмерительной технике, ядерной физике, баллистических исследованиях, при разработке и производстве полупроводниковых приборов, в радио- и гидролокации, при измерении неэлектрических величин с помощью датчиков и в других областях.
0,1-1000 В на частоте 0-100 Гц, длительности 0,2-1000 мкс, масса 17кг
Технические характеристики В4-17:
без внешнего делителя - от 0,1 В до 1000 В;
с внешним делителем 1:10 - не более 1000 В.
-
Длительность импульсов - от 0,2 мкс до 1000 мкс.
-
Диапазон измеряемых напряжений перекрывается следующими пределами измерения:
от 100 мВ до 1000 мВ;
от 1 В до 10 В;
от 10 В до 100 В;
от 100 В до 1000 В.
-
Пределы шкал измерения - 0,1 В - 1 В - 10 В - 100 В.
-
Частота повторения импульсов В4-17 - от 0 до 100 Гц.
-
Погрешность в процентах от измеряемой величины напряжения при измерении импульсов с длительностью плоской части вершины не менее 0,5 мкс:
для импульсов длительностью от 1 мкс до 100 мкс - ±(1,5%+1 ед. сч.);
для импульсов длительностью не менее 100 мкс - ±(2%+1 ед. сч.).
-
Погрешность в процентах от измеряемой величины напряжения при измерении импульсов с длительностью плоской части вершины от 0,15 мкс до 0,5 мкс и длительностью от 0,2 мкс до 1000 мкс - ±(5%+1 ед. сч.).
-
Погрешность внешнего делителя - ±2%.
-
Порог срабатывания - от 0,03% до 0,07% от верхнего значения любого из пределов измерения.
-
Прибор обеспечивает свои технические характеристики по истечению времени установления рабочего режима - 30 мин.
-
Время непрерывной работы - не менее 8 ч.
-
Наработка на отказ - не менее 5 000 ч.
-
Входное сопротивление вольтметра В4-17 - 500 кОм.
-
Входная емкость:
без делителя - 40 пФ;
с делителем - 30 пФ.
-
Вывод информации в коде - 1-2-4-8.
-
Потребляемая мощность - 80 В∙А.
-
Питание от сети переменного тока:
частотой - от 49,5 Гц до 50,5 Гц;
напряжением - от 198 В до 242 В.
-
Габаритные размеры прибора - 490×176×475 мм.
-
Масса - не более 17 кг.
