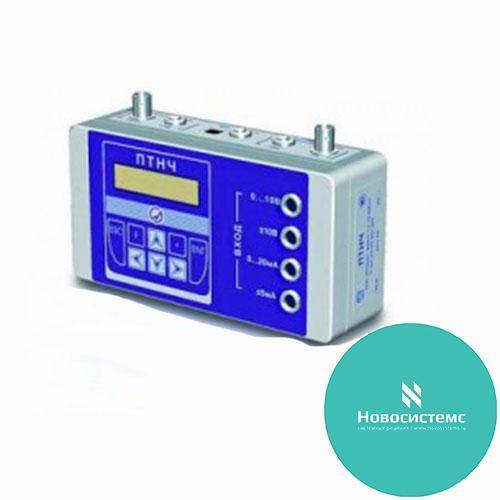

ПТНЧ кл.точности 0.05 — преобразователь тока и напряжения в частоту

ПТНЧ кл.точности 0.05 — преобразователь тока и напряжения в частоту
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Назначение преобразователя тока и напряжения в частоту ПТНЧ:

  • преобразования выходных сигналов измерительных преобразователей напряжения, тока, мощности, имеющих выходной сигнал в виде постоянного напряжения или тока в частоту;
  • деления частоты входного импульсного сигнала;
  • определения погрешности счетчиков электрической энергии с импульсным выходом методом сравнения частоты эталонного и поверяемого счетчика.

Особенности преобразователя тока и напряжения в частоту ПТНЧ:

  • комплектация метрологических лабораторий (в том числе передвижных);
  • поверка измерительных преобразователей напряжения, тока, мощности, частоты, имеющих выходной сигнал в виде постоянного напряжения или тока;
  • комплектация установок для поверки счетчиков электрической энергии с импульсным выходом;
  • деления частоты выходного импульсного сигнала счетчиков электрической энергии.

Преобразователь ПТНЧ выполняет:

  • преобразование мгновенных значений входных сигналов постоянного тока или напряжения в частоту пропорциональную значениям входного сигнала;
  • деление входной частоты с заданным коэффициентом деления от 1 до 8192. Частота входного сигнала может лежать в диапазоне от 0,001 Гц до 100 кГц.

Преобразователь ПТНЧ обеспечивает измерение с последующей передачей на персональный компьютер (ПК):

  • измеренных значений постоянного напряжения и тока;
  • значения выходной частоты;
  • измеренного значения отношения частот поверяемого и эталонного счетчика электроэнергии.



Преобразователь ПТНЧ используется совместно с приборами Энергомонитор-3.1КМ, а также в составе установок УПП МЭ-3.1К

Основные технические характеристики преобразователя тока и напряжения в частоту ПТНЧ:

Измеряемые величины Диапазоны измерений Пределы и вид допускаемой основной погрешности измерений Примечание
Значение напряжения постоянного тока (UDC), В от 0 до 1.5Uн приведенная
±0.05%* ±0.02%**
Для входа 0…10 В
от 0 до ±1.5Uн Для входа ±10 В
Значение постоянного тока (IDC), А от 0 до 1.5Iн приведенная
±0.05%* ±0.02%**
Для входа 0…20 мA
от 0 до ±1.5Iн Для входа ±5 мA
Коэффициент деления частоты входного импульсного напряжения от 1 до 8192 относительная
±0.003 %
Амплитуда импульсов от 3 до 15 В
Частота входного сигнала от 0.001 до 100000 Гц
Отношение частот поверяемого и эталонного счетчика электроэнергии от 0.000001 до 1 относительная
±0.003 %
Амплитуда импульсов от 3 до 15 В

* Для Преобразователя «ПТНЧ – 0.05».

** Для Преобразователя «ПТНЧ – 0.02».

Отсутствия знаков *, ** означает, что данное значение действительно для обоих вариантов исполнения: Пре- образователя «ПТНЧ – 0.05» и Преобразователя «ПТНЧ – 0.02».

Общие технические характеристики преобразователя тока и напряжения в частоту ПТНЧ:

Параметр Значения
Номинальные значения измеряемого напряжения постоянного тока (UнDC), В +10, ±10
Номинальные значения измеряемого постоянного тока (IнDC), мA +20, ±5
Потребляемая мощность, не более, ВА 10
Среднее время наработки на отказ То, не менее, час 44000
Температура окружающего воздуха, °С от +10 до 55
Относительная влажность воздуха, % до 90 при 30°С
Атмосферное давление, кПа (мм рт. ст.) от 70 – 106,7 (537 – 800)
Питание от сети переменного тока 190…264В, 50(±5%) Гц, при коэффициенте несинусоидальности не более 5%, через адаптер питания
Габаритные размеры (длина, ширина, высота),не более, мм 185х110х60
Степень защиты корпуса IP 40
Масса, не более, кг 0,5

Комплект поставки ПТНЧ кл.точности 0.05

Комплект поставки ПТНЧ:

Наименование Количество
1. Преобразователь тока и напряжения в частоту ПТНЧ 1
2. Адаптер питания от 220 В (UВЫХ = 12В, IВЫХ = 1.2А) 1
3. Кабель для связи с ПК по сети Ethernet 1Гб (RJ-45) 1
4. Кабель для связи с Энергомонитором ПТНЧ-ЭМ (4F-4F) 1
5. Кабель для связи с Измерительными преобразователями ПТНЧ-ИП (4F) 2
6. Кабель для связи с Энергомонитором ПТНЧ-ЭМ (СР-СР) 1
7. Кабель Fвх для связи с электросчетчиками (СР) 2
8. Программное обеспечение «Энергоформа УППУ» (EnfCalibrationRig) 1
9. Руководство по эксплуатации 1
10. Методика поверки 1
11. Упаковка 1

Дополнительная комплектация ПТНЧ:

(Поставляется по отдельному заказу)

Наименование
1. Пульт формирования импульсов ПФИ
2. Устройство фотосчитывающее УФС-И
3. Устройство фотосчитывающее УФС-Э
