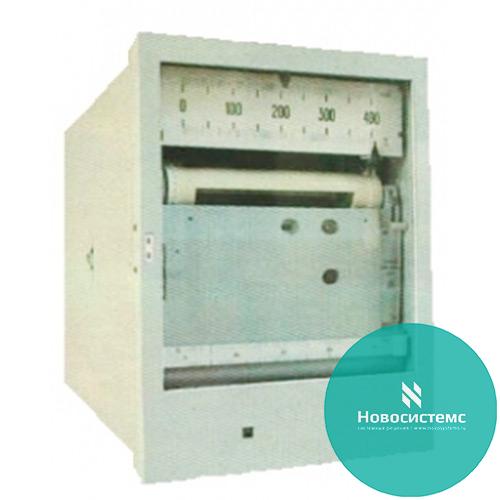

КСД2-060-01 Прибор дифференциально-трансформаторный автоматический вторичный

КСД2-060-01 Прибор дифференциально-трансформаторный автоматический вторичный
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

КСД2-060-01 прибор дифференциально-трансформаторный автоматический вторичный предназначен для измерения, регистрации и регулирования (при наличии регулирующего устройства) давления, расхода, уровня жидкости и других величин.

При измерении величин используются дифференциально-трансформаторные индуктивные датчики, которые преобразовывают измеряемые неэлектрические величины в электрический параметр - комплексную взаимную индуктивность.

Технические характеристики КСД2-060-01:

  • Количество каналов измерения и записи - 1.
  • Время прохождения указателем всей шкалы - не более 10 с.
  • Номинальная скорость перемещения диаграммной ленты - не более 20 мм/ч.
  • Приборы КСД2-060-01 имеют пределы измерения:
  • - зависимость между показаниями и значением входного сигнала - линейная;
  • - предел изменения взаимной индуктивности - 10 мГн;
  • - нижние пределы измерения по шкале - (-)315;
  • - верхние пределы измерения по шкале - +315;
  • - единица измерения - мм.
  • Основная погрешность КСД2-060-01 от нормирующего значения:
  • - по показаниям и записи - не более ±1%;
  • - по сигнализации (по каналу регулирования) - не более ±1,5%;
  • - по каналу преобразования с выходными и преобразователями ИП - не более ±1,5%;
  • - по передаче показаний (реостатное устройство для дистанционной передачи показаний) - не более ±1,5%;
  • - по задании на регулирование (задатчик для регулирующих устройств) - не более ±1,5%.
  • Вариация по показаниям и сигнализации от нормирующего значения не превышает абсолютного значения пределов допускаемых погрешностей по показаниям и сигнализации соответственно.
  • Основная погрешность приборов КСД2-060-01 по каналу регулирования - не более ±1,5%.
  • Предел допускаемого значения-вариации не превышает абсолютного значения предела допускаемой основной погрешности по каналу регулирования.
  • Длина шкалы и ширины диаграммной ленты - 160 мм.
  • Приведенное сопротивление задатчика для регулирующих устройств - 270±70 Ом.
  • Сопротивление реохорда реостатного устройства для работы с программным регулирующим устройством - 515×1,35 Ом.
  • Габаритные и установочные размеры - 320×240×486 мм.
  • Масса прибора КСД2-060-01:
  • - без дополнительных устройств - не более 14 кг;
  • - с выходным устройством преобразования - не более 15 кг;
  • - с интегрирующим устройством - 16,5 кг.

Условия эксплуатации КСД2-060-01:

  • Температура окружающего воздуха - от +5° С до +50° С.
  • Относительная влажность воздуха - 80%.
  • Напряжение питающей сети - 220 В.
  • Частота - 50 Гц.

Потребляемая мощность для КСД2-060-01:

  • - без дополнительных устройств - не более 23 В·А;
  • - с дополнительными устройствами - не более 25 В·А.
