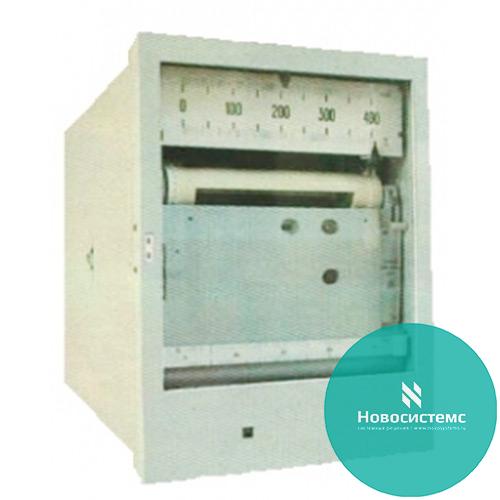

КСД2-078-01 Прибор с дифтрансформаторной измерительной схемой

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Прибор с дифтрансформаторной измерительной схемой КСД2-078-01предназначены для измерения, регистрации и регулирования (при наличии регулирующего устройства) давления, расхода, уровня жидкости и других величин, при измерении которых используются дифиренциально-трансформаторные индуктивные датчики, которые преобразовывают измеряемые неэлектрические величины в электрический параметр - комплексную взаимную индуктивность 0мГн-10мГн, 10мГн-0мГн-10мГн.

Технические характеристики изделий приборы с дифтрансформаторной измерительной схемой КСД2-078-01:

Пределы измерения - 0мГн-10мГн, 10мГн-0мГн-10мГн;
Погрешность показаний и записи в рабочей части шкалы (от верхнего предела измерения или суммы пределов) - ±1,0%;
Погрешность срабатывания контактов регулирующего устройства прибора прибор с дифтрансформаторной измерительной схемой КСД2-078-01 - ±1,0%;
Количество точек измерения - 1;
Длина шкалы и ширина поля записи на диаграммной ленте - 160мм;
Время прохождения указателем всей шкалы прибора прибор с дифтрансформаторной измерительной схемой КСД2-078-01 - не более 10с;
Скорость продвижения диаграммной ленты - 20мм/ч, 40мм/ч, 60мм/ч, 120мм/ч, 240мм/ч, 600мм/ч, 1200мм/ч, 2400мм/ч;
Погрешность скорости продвижения диаграммной ленты от заданной скорости - ±0,5%;
Цикл печати прибора прибор с дифтрансформаторной измерительной схемой КСД2-078-01 - 4с, 12с;
Питание прибора - от сети переменного тока 220В (240В), 50Гц (60Гц);
Потребляемая прибором прибор с дифтрансформаторной измерительной схемой КСД2-078-01 мощность - не более 23В∙А;
Потребляемая мощность с интегратором - не более 40В∙А;
Габариты - 240х320х492мм;
Масса прибора прибор с дифтрансформаторной измерительной схемой КСД2-078-01 - не более 16,5кг;
Характеристики кулачка - ПЗ, ПВ (0мА-5мА, 4мА-20мА);

Изготовитель гарантирует соответствие качества прибора прибор с дифтрансформаторной измерительной схемой КСД2-078-01 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
