Fluke-N4K 3PP42IB - Высокоточные анализаторы электроснабжения

Fluke-N4K 3PP42IB - Высокоточные анализаторы электроснабжения
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
1 044 377 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

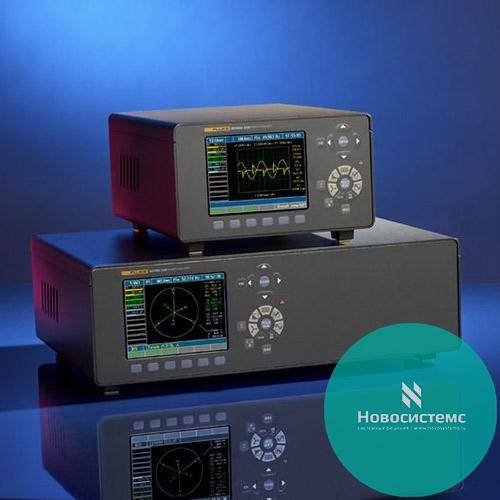

Анализаторы электроснабжения Fluke Norma 4000/5000 - надежные, высокоточные измерения для испытания и разработки силовой электроники. Компактные анализаторы электроснабжения Fluke Norma 4000/5000 обеспечивают возможности новейшей измерительной технологии и помогают специалистам при испытаниях и разработке электродвигателей, преобразователей, систем освещения, источников электропитания, трансформаторов и автомобильных компонентов.

Созданные на базе патентованной широкополосной архитектуры, эти приборы обеспечивают высокую точность измерений токов и напряжений в однофазных и трехфазных системах, анализ гармоник, быстрое преобразование Фурье (FFT), а также расчет мощности и других производных параметров.

Уникальная системная архитектура с возможностью настройки пользователем, с подключаемыми фазами мощности и дополнительными модулями обеспечивает большую степень гибкости и универсальности в соответствии с требованиями исследования различных систем электропитания. Записанные данные и осциллограммы можно просматривать на большом цветном дисплее или загрузить на ПК для последующего анализа и составления отчетов.

Fluke Norma 4000:Трехфазный анализатор электроснабжения Fluke Norma 4000 идеально походит для измерений в полевых условиях, благодаря простоте использования и обращения при непревзойденном соотношении цена/качество. Характеристики прибора: От 1 до 3 фазовых модулей, цветной дисплей с диагональю 144 мм, анализ гармоник, режим осциллографа, режим векторной диаграммы, функция регистрации данных, программное обеспечение для ПК Fluke NormaView и 4 МБ оперативной памяти для хранения данных с возможностью расширения.

Fluke Norma 5000: Шестифазный анализатор электроснабжения Fluke Norma 5000 имеет самую широкую полосу пропускания среди имеющихся в продаже приборов данного класса и идеально подходит для испытаний и анализа при разработке преобразователей частоты и осветительного оборудования. Характеристики прибора: От 3 до 6 фазовых модулей, опциональный встроенный принтер, а также все характеристики и функции, указанные выше для Fluke Norma 4000.

Преимущества Fluke Norma 4000/5000

  • Компактная конструкция делает его портативным и экономит рабочее пространство.
  • Простой пользовательский интерфейс гарантирует легкую, интуитивно понятную работу.
  • Разнообразные стандартные конфигурации позволяют выбрать наиболее подходящие для конкретных приложений наборы функций.
  • Одновременное параллельное измерение всех фаз дает точную картину динамического изменения величин во всех фазах в каждый заданный момент времени.
  • Все входы гальванически развязаны во избежание короткого замыкания при решении различных задач.
  • Измерение гармоник напряжения, тока и мощности до 40-й включительно обеспечивает данные для полного анализа.
  • Функции анализа частотного спектра с применением быстрого преобразования Фурье (FFT), векторной диаграммы и цифрового осциллографа (DSO) включены в базовый блок для обеспечения полного анализа полученных данных.
  • Выбираемое пользователем время усреднения – от 15 мс до 3600 с – для проведения динамический измерений.
  • Встроенная память 4 МБ (с возможностью расширения до 128 МБ) для хранения результатов измерений.
  • Быстрое и несложное подключение к компьютеру – через интерфейсы RS232 и USB, входящие в стандартную комплектацию, или дополнительные интерфейсы IEEE488, Ethernet или USB2.0.
  • Интерфейс PI1 для измерения процессов, позволяющий выполнять измерения крутящего момента и скорости с помощью внешних датчиков, и 4 аналоговых выхода для измерения параметров электродвигателей и приводов.
  • Частота дискретизации 341 КГц или 1 МГц для детального анализа сигналов.
  • Полоса пропускания от нуля до 3 МГц / 10 МГц для выполнения надежных и высокоточных измерений.
  • Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов).

ПрименениеFluke Norma 4000/5000

  • Электродвигатели и инверторные приводные системы – Возможности подробного анализа спектра и динамического расчета крутящего момента позволяют выполнять точные измерения коммутационных потерь, внесенных инвертором, и получить исчерпывающую оценку нестационарных изменений крутящего момента и гармоник на высоких частотах.
  • Инверторные приводные системы – Возможность одновременного измерения всех параметров электрической и механической мощности в пределах одного временного окна позволяет исследовать влияние компонентов друг на друга и на всю систему.
  • Системы освещения – Широкая полоса пропускания 10 МГц и высокая частота замеров до 1 МГц обеспечивают подробный анализ сигналов на балластных выходах. Уникальная методика шунтирования обеспечивает надежные измерения мощности на очень высоких частотах. Одновременное измерение входной и выходной мощности позволяет мгновенно вычислить потери на балластном сопротивлении.
  • Трансформаторы – Возможность синхронного измерения мощности в шести фазах обеспечивает высокую точность расчетов кпд и потерь мощных трансформаторов даже при низких значениях коэффициента мощности. Возможно также синхронное многофазное измерение сопротивления обмоток трансформатора.
  • Автомобильные системы – Синхронное измерение входных электрических и выходных механических параметров обеспечивает получение полного набора данных об эффективности функционирования и потерях как отдельных компонентов, так и приводной системы в целом.

Спецификация на прибор Fluke Norma 4000/5000 - Высокоточные анализаторы электроснабжения

Технические характеристикиFluke Norma 4000/5000

  Fluke Norma 4000 Fluke Norma 5000
Количество фаз
от 1 до 3
3, 4, 6
Вес
Прибл. 5 кг
Прибл. 7 кг
Размеры (ВxШxГ)
150 x 237 x 315 мм (5,9 x 9,3 x 12,4 дюйма)
150 x 447 x 315 мм (5,9 x 17,6 x 12,4 дюйма)
Встроенный принтер
Нет
Да (дополнительно)
Экран
Цветной, 144 мм - 320 x 240 пикселов
Полоса пропускания
от нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля
Основная погрешность
0,2%, 0,1% или 0,03%в зависимости от используемых входных модулей
Дискретизация, частота
0,33 МГц или 1 МГц в зависимости от используемых входных модулей
Диапазон входного напряжения
от 0,3 В до 1000 В
Диапазон входного тока (напрямую без использования шунта)
0,03 мА – 20 А в зависимости от используемого входного модуля
Память для хранения конфигураций
4 МБ
Память для настроек
0,5 МБ
Анализ частотного спектра с применением быстрого преобразования Фурье (FFT)
До 40-й гармоники
Интерфейс RS232
Стандартный
Интерфейс для измерения процессов (8 аналоговых/ импульсных входов и 4 аналоговых входа)
Опционально
Интерфейс IEEE 488.2 /GPIB (1 Мбит/с Ethernet/10 Мбит/с или 100 Мбит/с)
Опционально
Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов)
Стандартный


Рабочая температура: от +5 °C до 35 °C
Температура хранения: от - 20 °C до 50 °C
Климатический класс: KYG DIN 40040, максимум 85% относительной влажности без конденсации.
Корпус: Цельный металлический Безопасность: Согласно EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III)
Двухлетняя гарантия

Принадлежности, входящие в комплект поставки
Кабель питания, интерфейс RS232 и USB адаптер для загрузки данных, программа для ПК Fluke NormaView, руководство по эксплуатации, сертификат об испытаниях и список калибровочных значений.

Фазы мощности
В комплект анализатора электроснабжения Fluke Norma 4000 может входить до трех подключаемых фаз мощности, а в комплект анализатора электроснабжения Fluke Norma 5000 - до шести подключаемых фаз мощности. Пользователи имеют возможность выбрать наиболее подходящую для конкретного применения фазу мощности. Спецификации определяются моделью фазы мощности.
Каждый подключаемый модуль фазы мощности имеет канал измерения напряжения и канал измерения тока.
Каждый канал измерения доступен для всех базовых блоков, однако каждый блок может использовать только один тип канала.

Комплект поставки приборов Fluke Norma 4000/5000 - Высокоточные анализаторы электроснабжения

Наименование модели Описание модели
 Fluke Norma 4000

Высокоточный анализатор электроснабжения

В комплект входит:

  • Кабель электропитания
  • Цветной дисплей 144 мм
  • Интерфейс RS232/USB
  • Свободное место для трех подключаемых фазовых модулей и дополнительных опций
  • Программное обеспечение для ПК Fluke NormaView
  • Руководство пользователя
  • Сертификат испытаний
  • Значения, полученные при калибровке
  По просьбе
 Fluke Norma 5000

Высокоточный анализатор электроснабжения

В комплект входит:

  • Кабель электропитания
  • Цветной дисплей 144 мм
  • Встроенный принтер
  • Интерфейс RS232/USB
  • Свободное место для шести подключаемых фазовых модулей и дополнительных опций
  • Программное обеспечение для ПК Fluke NormaView
  • Руководство пользователя
  • Сертификат испытаний
  • Значения, полученные при калибровке
  По просьбе
Модели Fluke Norma 4000/5000
Короткое описание
Fluke-N4K 1PP42 Fluke-Norma 4000, однофазная система с фазовым входным модулем PP42
Fluke-N4K 3PP42 Fluke-Norma 4000, трехфазная система с фазовыми входными модулями 3xPP42
Fluke-N4K 3PP42I Fluke-Norma 4000, трехфазная система с фазовыми входными модулями 3xPP42 с интерфейсом IEEE488 / Ethernet
Fluke-N4K 3PP42IP Fluke-Norma 4000, трехфазная система с фазовыми входными модулями 3xPP42 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами
Fluke-N4K 3PP42B Fluke-Norma 4000, трехфазная система с фазовыми входными модулями 3xPP42 с зажимами для тока
Fluke-N4K 3PP42IB Fluke-Norma 4000, трехфазная система с фазовыми входными модулями 3xPP42 с зажимами для тока с интерфейсом IEEE488 / Ethernet
Fluke-N4K 3PP42IPB Fluke-Norma 4000, трехфазная система с фазовыми входными модулями 3xPP42 с зажимами для тока с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами
Fluke-N4K 3PP50 Fluke-Norma 4000, трехфазная система с фазовыми входными модулями 3xPP50
Fluke-N4K 3PP50I Fluke-Norma 4000, трехфазная система с фазовыми входными модулями 3xPP50 с интерфейсом IEEE488 / Ethernet
Fluke-N4K 3PP50IP Fluke-Norma 4000, трехфазная система с фазовыми входными модулями 3xPP50 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами
Fluke-N4K 3PP52IB Fluke-Norma 4000, трехфазная система с фазовыми входными модулями 3xPP52 с зажимами для тока с интерфейсом IEEE488 / Ethernet
Fluke-N4K 3PP54I Fluke-Norma 4000, трехфазная система с фазовыми входными модулями 3xPP54 с интерфейсом IEEE488 / Ethernet
Fluke-N4K 3PP54IP Fluke-Norma 4000, трехфазная система с фазовыми входными модулями 3xPP54 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами
Fluke-N5K 3PP50 Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP50
Fluke-N5K 3PP50I Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP50 с интерфейсом IEEE488 / Ethernet
Fluke-N5K 3PP50IP Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP50 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами
Fluke-N5K 3PP54 Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP54
Fluke-N5K 3PP54I Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP54 с интерфейсом IEEE488 / Ethernet
Fluke-N5K 3PP54R Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP54 и принтером
Fluke-N5K 3PP54IP Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP54 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами
Fluke-N5K 3PP54IR Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP54 с интерфейсом IEEE488 / Ethernet и принтером
Fluke-N5K 3PP64 Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP64
Fluke-N5K 3PP64I Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP64 с интерфейсом IEEE488 / Ethernet
Fluke-N5K 3PP64IP Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP64 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами
Fluke-N5K 3PP64R Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP64 и принтером
Fluke-N5K 3PP64IR Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP64 с интерфейсом IEEE488 / Ethernet и принтером
Fluke-N5K 3PP64IPR Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP64 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами и принтером
Fluke-N5K 4PP54 Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 4xPP54
Fluke-N5K 4PP54IP Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 4xPP54 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами
Fluke-N5K 6PP42IB Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP42 с зажимами для тока с интерфейсом IEEE488 / Ethernet
Fluke-N5K 6PP42IBR Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP42 с зажимами для тока с интерфейсом IEEE488 / Ethernet и принтером
Fluke-N5K 6PP50IP Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP50 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами
Fluke-N5K 6PP50IR Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP50 с интерфейсом IEEE488 / Ethernet и принтером
Fluke-N5K 6PP50IPR Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP50 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами и принтером
Fluke-N5K 6PP50I Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP50 с интерфейсом IEEE488 / Ethernet
Fluke-N5K 6PP54I Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP54 с интерфейсом IEEE488 / Ethernet
Fluke-N5K 6PP54IP Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP54 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами
Fluke-N5K 6PP54IR Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP54 с интерфейсом IEEE488 / Ethernet и принтером
Fluke-N5K 6PP54IPR Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP54 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами и принтером
Fluke-N5K 6PP64I Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP64 с интерфейсом IEEE488 / Ethernet
Fluke-N5K 6PP64IP Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP64 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами
Fluke-N5K 6PP64IR Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP64 с интерфейсом IEEE488 / Ethernet и принтером
Fluke-N5K 6PP64IPR Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 6xPP64 с интерфейсом IEEE488 / Ethernet и аналоговыми / цифровыми выходными каналами и принтером



Платформа для монтажа в стойку
 Fluke-N4K Rack Kit  Fluke Norma 4000,19-дюймовый набор для крепления в стойку с ручками   По просьбе
 Fluke-N5K Rack Kit  Fluke Norma 5000,19-дюймовый набор для крепления в стойку с ручками   По просьбе
Элементы питания и сетевые адаптеры
 WYE Adaptor  Переходник Fluke Norma WYE (коробка внешних принадлежностей) По просьбе
Опции
 32 A Planar Shunt  Плоский шунт для токов до 32 А   По просьбе
 Cables for 32 A Planar Shunt  Кабели для плоского шунта 32 А   По просьбе
 10 A Traxial Shunt  Триаксиальный шунт   По просьбе
 30 A Traxial Shunt  Триаксиальный шунт   По просьбе
 100 A Shunt  Шунт 100 А с кабелями (0,001 Ом, от 0 до 0,5 МГц)   По просьбе
 150 A Shunt  Шунт 150 А с кабелями (0,5 мОм, от 0 до 0,5 МГц)   По просьбе
 300 A Shunt  Шунт 300 А с кабелями (0,1 мОм, от 0 до 1 МГц)   По просьбе
 500 A Shunt  Шунт 500 А с кабелями (0,1 мОм, от 0 до 0,2 МГц)   По просьбе
 LG Shunt Cables  Кабели LG для шунтов (на большие токи)   По просьбе
Кабели
 Measurement Cable Set  Комплект измерительных кабелей (для одного фазового модуля)   По просьбе
другие принадлежности
 Norma Printer Paper  Бумага для принтера, 5 рулонов   По просьбе
