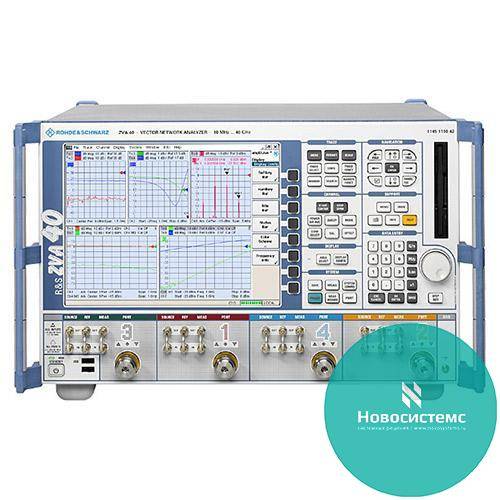

Описание:
ХАРАКТЕРИСТИКИ
Диапазон измеряемых параметров
|
|
Диапазон частот
|
|
R&S ZVA8
|
от 300 кГц до 8 ГГц
|
R&S ZVA24
|
от 10 МГц до 24 ГГц
|
R&S ZVA40
|
от 10 МГц до 40 ГГц
|
R&S ZVA50
|
от 10 МГц до 50 ГГц
|
Число тестовых портов
|
|
R&S ZVA8
|
2 или 4
|
R&S ZVA24
|
2 или 4
|
R&S ZVA40
|
2 или 4
|
R&S ZVA50
|
2 или 4
|
Тип разъемов
|
|
R&S ZVA8
|
тип N (гнездо)
|
R&S ZVA24
|
3,5 мм (вилка)
|
R&S ZVA40
|
2,92 мм (вилка) или 2,4 мм (вилка)
|
R&S ZVA50
|
2,4 мм (вилка)
|
Число точек на кривую
|
от 2 до 60001
|
Полоса измерения
|
|
кратность шага 1/2/5
|
от 1 Гц до 1 МГц
|
Динамический диапазон
|
|
R&S ZVA8 (f = 8 ГГц)
|
>120 дБ, 130 дБ (ном.)
|
R&S ZVA24 (f = 24 ГГц)
|
>125 дБ, 130 дБ (ном.)
|
R&S ZVA40 (f = 40 ГГц)
|
>110 дБ, 115 дБ (ном.)
|
R&S ZVA50 (f = 50 ГГц)
|
>110 дБ, 120 дБ (ном.)
|
Динамический диапазон с опцией прямого доступа к приемнику
|
|
R&S ZVA8 (f = 8 ГГц)
|
>145 дБ (ном.)
|
R&S ZVA24 (f = 24 ГГц)
|
>130 дБ (ном.)
|
R&S ZVA40 (f = 40 ГГц)
|
>120 дБ (ном.)
|
R&S ZVA50 (f = 50 ГГц)
|
>130 дБ (ном.)
|
Скорость измерения
|
|
Время измерения
(201 измерительная точка, полоса измерения 500 кГц, полоса обзова 100 МГц) |
Fцентр. = 1,2 ГГц <6 мс Fцентр. = 5,1 ГГц <4,5 мс |
Время измерения на одну точку
(Немодулированный сигнал, полоса измерения 1 МГц) |
<3,5 мкс |
Выходные характеристики тестовых портов
|
|
Выходная мощность
|
|
R&S ZVA8 (f = 8 ГГц)
|
+8 дБм, +12 дБм (ном.)
|
R&S ZVA24 (f = 24 ГГц)
|
+10 дБм, +16 дБм (ном.)
|
R&S ZVA40 (f = 40 ГГц)
|
+6 дБм, +12 дБм (ном.)
|
R&S ZVA50 (f = 50 ГГц)
|
+6 дБм, +12 дБм (ном.)
|
Входные характеристики тестовых портов
|
|
Наибольший номинальный входной уровень:
ZVA8 (f = 8 ГГц) ZVA24 (f = 24 ГГц) ZVA40 (f = 40 ГГц) ZVA50 (f = 50 ГГц) |
+13 дБм +10 дБм +3 дБм +3 дБм |
Уровень повреждения
|
+27 дБм
|
Уровень шума:
ZVA8 (f = 8 ГГц) ZVA24 (f = 24 ГГц) ZVA40 (f = 40 ГГц) ZVA50 (f = 50 ГГц) |
<-115 дБм <-110 дБм <-95 дБм <-95 дБм |
Уровень шума с опцией прямого доступа к приемнику:
ZVA8 (f = 8 ГГц) ZVA24 (f = 24 ГГц) ZVA40 (f = 40 ГГц) ZVA50 (f = 50 ГГц) |
<-130 дБм <-130 дБм <-120 дБм <-115 дБм |
Интерфейсы
|
|
Интерфейс
|
Функция
|
LAN 1
|
Управление R&S®ZVA или подсетью, в которой R&S®ZVA выступает в качестве ведущего устройства, 8-контактный разъем RJ-45
|
LAN 2
|
Управление R&S®ZVA или подсетью, в которой R&S®ZVA выступает в качестве ведущего устройства, 8-контактный разъем RJ-45
|
IEC-BUS
|
Дистанционное управление R&S®ZVA
|
PORT BIAS
|
Вход постоянного напряжения для питания усилителей через внутренний проводник тестовых портов; один вход и предохранитель на каждый ВЧ порт; разъем BNC
|
USB
|
Стандартный двойной порт USB 1.1 (для подключения мыши, клавиатуры, принтера, накопителей и т.п.)
|
10 MHz REF
|
Вход/выход опорной частоты: опорная частота 10 МГц может подаваться с внешних устройств и выводиться на внешние устройства; разъем BNC
|
DC MEAS
|
Входы для измерения постоянного напряжения и КПД суммирования мощности; диапазоны входного напряжения ±1 В и ±10 В; разъемы Мини DIN; необходим кабель R&S®ZV-Z71 (поставляется дополнительно)
|
MONITOR
|
Для подключения внешнего VGA монитора; стандартный разъем VGA
|
USER CONTROL
|
Вход/выход сигналов ТТЛ: индикация состояния свипирования, индикация “годен/не годен”, индикация активного тестового порта, индикация активного канала по канальным битам, синхросигналы для быстрого управления внешними устройствами, например, генераторами, установка соединения с манипуляторами, управление последовательностями без применения программирования; 25-контактный разъем D-Sub
|
EXT TRIGGER
|
Вход внешнего синхросигнала с уровнем ТТЛ для запуска свипирования, выделения сегмента свипирования, измерения отдельной измерительной точки или парциальных измерений; разъем BNC
|
ОПЦИИ
Базовый блок
|
|
Векторный анализатор электрических цепей ZVA8 от 300 кГц до 8 ГГц,
2 порта |
ZVA8
|
Векторный анализатор электрических цепей ZVA8 от 300 кГц до 8 ГГц,
4 порта |
ZVA8
|
Векторный анализатор электрических цепей ZVA24 от 10 МГц до 24 ГГц,
2 порта |
ZVA24
|
Векторный анализатор электрических цепей ZVA24 от 10 МГц до 24 ГГц,
4 порта |
ZVA24
|
Векторный анализатор электрических цепей ZVA40 от 10 МГц до 40 ГГц,
2 порта |
ZVA40
|
Векторный анализатор электрических цепей ZVA40 от 10 МГц до 40 ГГц,
4 порта |
ZVA40
|
Векторный анализатор электрических цепей ZVA50 от 10 МГц до 50 ГГц,
2 порта |
ZVA50
|
Векторный анализатор электрических цепей ZVA50 от 10 МГц до 50 ГГц,
4 порта |
ZVA50
|
Опции
|
|
Прямой доступ к генератору/приемнику для 2-портового ZVA8
|
ZVA8-B16
|
Прямой доступ к генератору/приемнику для 4-портового ZVA8
|
ZVA8-B16
|
Прямой доступ к генератору/приемнику для 2-портового ZVA24
|
ZVA24-B16
|
Прямой доступ к генератору/приемнику для 4-портового ZVA24
|
ZVA24-B16
|
Прямой доступ к генератору/приемнику для 2-портового ZVA40
|
ZVA40-B16
|
Прямой доступ к генератору/приемнику для 4-портового ZVA40
|
ZVA40-B16
|
Прямой доступ к генератору/приемнику для 2-портового ZVA50
|
ZVA50-B16
|
Прямой доступ к генератору/приемнику для 4-портового ZVA50
|
ZVA50-B16
|
Ступенчатый аттенюатор генератора для ZVA8 порт 1
70 дБ с шагом 10 дБ, механич., 8 ГГц |
ZVA8-B21
|
Ступенчатый аттенюатор генератора для ZVA8 порт 2
70 дБ с шагом 10 дБ, механич., 8 ГГц |
ZVA8-B22
|
Ступенчатый аттенюатор генератора для ZVA8 порт 3
70 дБ с шагом 10 дБ, механич., 8 ГГц |
ZVA8-B23
|
Ступенчатый аттенюатор генератора для ZVA8 порт 4
70 дБ с шагом 10 дБ, механич., 8 ГГц |
ZVA8-B24
|
Ступенчатый аттенюатор генератора ZVA24 порт 1
70 дБ с шагом 10 дБ, 24 ГГц |
ZVA24-B21
|
Ступенчатый аттенюатор генератора ZVA24 порт 2
70 дБ с шагом 10 дБ, 24 ГГц |
ZVA24-B22
|
Ступенчатый аттенюатор генератора ZVA24 порт 3
70 дБ с шагом 10 дБ, 24 ГГц |
ZVA24-B23
|
Ступенчатый аттенюатор генератора ZVA24 порт 4
70 дБ с шагом 10 дБ, 24 ГГц |
ZVA24-B24
|
Ступенчатый аттенюатор генератора ZVA40 порт 1,
70 дБ с шагом 10 дБ, 40 ГГц |
ZVA40-B21
|
Ступенчатый аттенюатор генератора ZVA40 порт 2,
70 дБ с шагом 10 дБ, 40 ГГц |
ZVA40-B22
|
Ступенчатый аттенюатор генератора ZVA40 порт 3,
70 дБ с шагом 10 дБ, 40 ГГц |
ZVA40-B23
|
Ступенчатый аттенюатор генератора ZVA40 порт 4,
70 дБ с шагом 10 дБ, 40 ГГц |
ZVA40-B24
|
Ступенчатый аттенюатор генератора ZVA50 порт 1
50 дБ с шагом 10 дБ, 50 ГГц |
ZVA50-B21
|
Ступенчатый аттенюатор генератора ZVA50 порт 2
50 дБ с шагом 10 дБ, 50 ГГц |
ZVA50-B22
|
Ступенчатый аттенюатор приемника для ZVA8 порт 1,
35 дБ с шагом 5 дБ, механич., 8 ГГц |
ZVA8-B31
|
Ступенчатый аттенюатор приемника для ZVA8 порт 2,
35 дБ с шагом 5 дБ, механич., 8 ГГц |
ZVA8-B32
|
Ступенчатый аттенюатор приемника для ZVA8 порт 3,
35 дБ с шагом 5 дБ, механич., 8 ГГц |
ZVA8-B33
|
Ступенчатый аттенюатор приемника для ZVA8 порт 4,
35 дБ с шагом 5 дБ, механич., 8 ГГц |
ZVA8-B34
|
Ступенчатый аттенюатор приемника для ZVA24 порт 1,
35 дБ с шагом 5 дБ, механич., 24 ГГц |
ZVA24-B31
|
Ступенчатый аттенюатор приемника для ZVA24 порт 2,
35 дБ с шагом 5 дБ, механич., 24 ГГц |
ZVA24-B32
|
Ступенчатый аттенюатор приемника для ZVA24 порт 3,
35 дБ с шагом 5 дБ, механич., 24 ГГц |
ZVA24-B33
|
Ступенчатый аттенюатор приемника для ZVA24 порт 4,
35 дБ с шагом 5 дБ, механич., 24 ГГц |
ZVA24-B34
|
Ступенчатый аттенюатор приемника для ZVA40 порт 1,
35 дБ с шагом 5 дБ, механич., 40 ГГц |
ZVA40-B31
|
Ступенчатый аттенюатор приемника для ZVA40 порт 2,
35 дБ с шагом 5 дБ, механич., 40 ГГц |
ZVA40-B32
|
Ступенчатый аттенюатор приемника для ZVA40 порт 3,
35 дБ с шагом 5 дБ, механич., 40 ГГц |
ZVA40-B33
|
Ступенчатый аттенюатор приемника для ZVA40 порт 4,
35 дБ с шагом 5 дБ, механич., 40 ГГц |
ZVA40-B34
|
Ступенчатый аттенюатор приемника для ZVA50 порт 1,
35 дБ с шагом 5 дБ, 50 ГГц |
ZVA50-B31
|
Ступенчатый аттенюатор приемника для ZVA50 порт 2,
35 дБ с шагом 5 дБ, 50 ГГц |
ZVA50-B32
|
Термостатированный кварцевый генератор для ZVA, ZVB, ZVT
|
ZVAB-B4
|
Измерения во временной области
|
ZVAB-K2
|
Измерения параметров преобразователей частоты для ZVA и ZVT
|
ZVA-K4
|
Измерение балансных устройств с одновременной подачей тестирующих
сигналов для ZVA (4 порта) или ZVT (3 порта и больше) |
ZVA-K6
|
Измерения импульсных сигналов
|
ZVA-K7
|
Расширение полосы измерения до 5 МГц
|
ZVA-K17
|
Рекомендуемые дополнения
|
|
ВЧ кабель 50 Ом, длина 0,635 м, от 0 до 18 ГГц;
гибкий, прецизионный; тип N (вилка)/N (вилка) |
ZV-Z91
|
ВЧ кабель 50 Ом, длина 0,965 м, от 0 до 18 ГГц;
гибкий, прецизионный; тип N (вилка)/N (вилка) |
ZV-Z91
|
Гибкий ВЧ кабель 50 Ом; 63,5 см; 3,5 мм (гнездо)/3,5 мм (вилка); 1 шт;
от 0 до 26,5 ГГц |
ZV-Z93
|
Гибкий ВЧ кабель 50 Ом; 96,5 см; 3,5 мм (гнездо)/3,5 мм (вилка); 1 шт;
от 0 до 26,5 ГГц |
ZV-Z93
|
Гибкий ВЧ кабель, 50 Ом, длина 0,635 м, от 0 до 40 ГГц;
разъемы 2,92 мм (гнездо)/2,92 мм (вилка), 1 шт. |
ZV-Z95
|
Гибкий ВЧ кабель, 50 Ом, длина 0, 965 м, от 0 до 40 ГГц;
разъемы 2,92 мм (гнездо)/2,92 мм (вилка), 1 шт. |
ZV-Z95
|
Доп. калибровочный набор TRL, тип N, 50 Ом, от 0,4 ГГц до 18 ГГц
|
ZV-Z26
|
Доп. калибровочный набор TRL, тип N, от 0,4 ГГц до 26,5 ГГц
|
ZV-Z27
|
Набор для калибровки: PC 3,5 мм в комплекте с фиксированными
согласователями от 0 до 26,5 ГГц |
ZV-Z32
|
Набор для калибровки PC 3,5 мм в комплекте со скользящими
согласователями от 0 до 26,5 ГГц |
ZV-Z33
|
Набор для калибровки 2,92 мм в комплекте со фиксированными
согласователями от 0 до 40 ГГц |
ZV-Z34
|
Набор для калибровки 2,92 мм в комплекте со скользящими
согласователями от 0 до 40 ГГц |
ZV-Z35
|
Скользящие согласователи: PC 3,5 мм (вилка/гнездо) от 2 ГГц до 26,5 ГГц
|
ZV-Z42
|
Модуль автоматической калибровки от 300 кГц до 8 ГГц,,
разъемы 3,5 мм (гнездо), 4 порта |
ZV-Z51
|
Модуль автоматической калибровки от 300 кГц до 8 ГГц,,
разъемы тип N (гнездо), 4 порта |
ZV-Z51
|
Модуль автоматической калибровки от 10 МГц до 24 ГГц,
разъемы 3,5 мм (гнездо), 4 порта |
ZV-Z52
|
Модуль автоматической калибровки от 300 кГц до 18 ГГц,
разъемы тип N (гнездо), 2 порта |
ZV-Z53
|
Модуль автоматической калибровки от 10 МГц до 40 ГГц,
разъемы 2,92 мм (гнездо), 2 порта |
ZV-Z54
|
Модуль калибровки от 300 кГц до 8 ГГц, 8 портов, разъемы 3,5 мм (гнездо)
|
ZV-Z58
|
Модуль калибровки от 300 кГц до 8 ГГц, 8 портов, разъемы тип N (гнездо)
|
ZV-Z58
|
Схема подачи смещения от 2 МГц до 4 ГГц
|
ZV-Z61
|
Кабель для входа со связью по постоянному току
|
ZV-Z71
|
Аттенюатор 3 дБ, 2 Вт, 50 Ом, разъемы тип N, от 0 до 12,4 ГГц
|
DNF
|
Аттенюаторы 50 Вт, от 0 до 2 ГГц,
в зависимости от модели: 3, 6, 10, 20 ил 30 дБ |
RBU50
|
Аттенюаторы 100 Вт, от 0 до 2 ГГц,
d зависимости от модели: 3, 6, 10, 20 ил 30 дБ |
RBU100
|
Клавиатура с интерфейсом USB (раскладка US)
|
PSL-Z2
|
Оптическая мышь с интерфейсом USB
|
PSL-Z10
|
Съемный флэш-накопитель для ZVA/ZVB с контроллером FMR6/5
|
ZVAB-B18
|
Второй съемный флэш-накопитель для ZVA/ZVB
|
ZVAB-B19
|
19-дюймовый стоечный адаптер
|
ZZA-611
|
Преобразователь интерфейса USB - IEC/IEEE
(для управления внешними генераторами по шине IEC/IEEE) |
ZVAB-B44
|
Делитель мощности 2 х 50 Ом, от 0 до 2,7 ГГц, N-female
|
RVZ
|
Согласующий трансформатор (L-образный) 50/75 Ом, от 0 до 2,7 ГГц,
согласованный с обоих концов, разъемы N (розетка)/ N (вилка) |
RAM
|
Переходник 50/75 Ом от 0 до 2,7 ГГц, согласованный с одного конца,
N-тип |
RAZ
|
