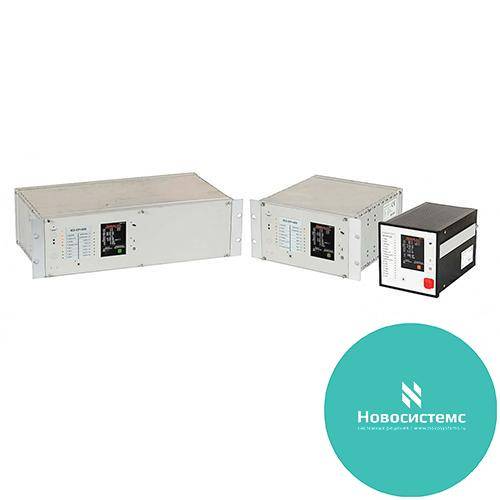

Блоки релейной защиты для цифровой подстанции

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Серия современных интеллектуальных блоков релейной защиты, автоматики и сигнализации ПАРМА IED-EP+ предназначена для применения в сетях с напряжением от 6 до 750 кВ.

Исполнения блоков по защищаемым присоединениям:

Ввод, секционный выключатель, отходящая линия, двигатель 6 – 35 кВ;
Дифференциальная защита двигателя;
Защита и автоматика двухскоростного двигателя;
Дистанционная защита линии 35 кВ;
Дифференциальная защита линии;
Резервная защита линии;
Дифференциальная защита двух- и трёхобмоточного трансформатора, автотрансформатора;
Резервная защита трансформатора;
Управление приводом РПН;
Дифференциальная защита шин и ошиновки.

Общие технические характеристики:

Номинальные значения напряжения питания и дискретных входов блока – 24, 48, 110, 220 В;
Температурный диапазон – от минус 20 до плюс 55 °С;
Цветной сенсорный TFT-дисплей QVGA 320×240 точек, 65536 цветов, размер дисплея – 3,5" (опционально – 5,7");
Работа с блоком производится в интерактивном режиме с помощью простой системы меню, состоящей из кадров;· До 16 переназначаемых трёхцветных светодиодов;
Сенсорные кнопки на лицевой панели блока для управления коммутационными аппаратами и сброса сигнализации;
Местное и дистанционное управление выключателем, блокировка от многократных включений выключателя;
Реле для управления выключателем – усиленные, с повышенной скоростью срабатывания;
Диагностика цепей управления выключателем;
Ведение журнала событий с дискретностью записи событий 1 мс и хранение его в энергонезависимой памяти;
Возможность синхронизации времени с системой GPS/ГЛОНАСС;
Блоки имеют встроенный web-сервер. Для ввода уставок, просмотра параметров сети, конфигурирования блоков можно использовать любой стандартный
web-браузер;
Сохранение осциллограмм в формате Comtrade. Возможность предварительного просмотра осциллограммы через Web-браузер;

Подключение к АСУ и ПЭВМ

Сетевые интерфейсы:

Один или два оптических порта с оптическим разъёмом типа ST для подключения многомодового оптоволокна с максимальной длиной до 2000 м;
Один или два пластиковых оптических порта POF (Plastic Over Fiber) для подключения пластикового оптоволокна с максимальной длиной до 100 м;
Один или два оптических порта с оптическим разъёмом типа FC для подключения одномодового оптоволокна с максимальной длиной до 120 км;
Порт Ethernet 10/100Base-TX Ethernet, разъём RJ-45-8/8 с длиной связи до 100 м;
Порт RS-485/422 (Полудуплексный/полнодуплексный канал) с длиной связи до 1200

На лицевой панели блока может быть установлен один из портов для связи блока с ПК: RJ-45 со специальной защитной заглушкой или EOB.

Для подключения ПК к блоку через порт EOB (Ethernet Over Board) используется специальный преобразователь EOB, который представляет собой магнитный коннектор, обеспечивающий передачу данных по сети Ethernet без гальванической связи между блоком и ПК. Коннектор имеет два выхода: сетевой с разъёмом RJ-45 для подключения к сетевому разъёму компьютера или к локальной сети и разъем USB-А для подключения к ПК для обеспечения питания преобразователя.

Блок поддерживает следующие протоколы обмена:

МЭК 61850 (подтверждено сертификатом КЕМА);
Сетевые протоколы – МЭК 60870-5-104, Modbus TCP, DNP3 TCP;
Последовательные протоколы – МЭК 60870-5-101/103, Modbus RTU/ASCII, DNP3, ABB-SPA.

Синхронизация времени

Имеется возможность производить синхронизацию времени блока несколькими способами:

через NTP-сервер;
синхронизация по дискретному входу;
через Web-интерфейс или АСУ.

Условное наименование блока состоит из фирменного обозначения серии блоков ПАРМА IED-EP+ и цифрового кода, который обозначает:

модификацию по размеру корпуса:
программно-аппаратное исполнение блока;
напряжение питания и дискретных входов;
исполнение по каналам связи;
исполнение по порту связи с ПК на лицевой панели;
наличие протокола МЭК 61850.
