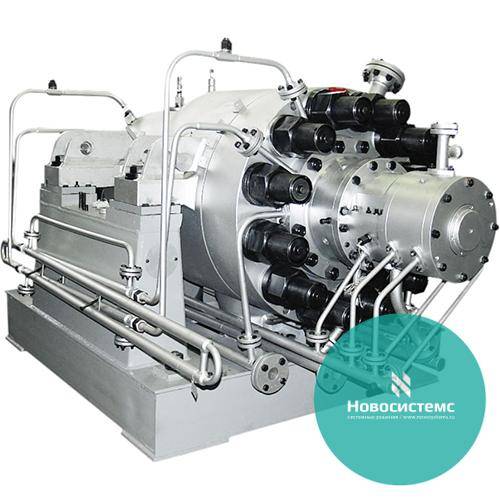

ПЭ насосы питательные

Описание:

Назначение и конструкция

Питательные насосы для котлов серии ПЭ центробежные, горизонтальные, секционные, многоступенчатые с односторонним расположением рабочих колес, одно- или двухкорпусные, с гидравлической пятой и концевыми уплотнениями торцевого типа.

Применяются для подачи воды с температурой до 165oС в в энергетические установки, стационарные паровые, а также барабанные и прямоточные паровые котлы тепловых электростанций, работающих на органическом топливе (ПЭ 90-180 и ПЭ 90-110 - для подачи питательной воды в парогенераторные установки, используемые для разработки нефтяных месторождений). Не могут эксплуатироваться во взрыво- и пожароопасных производствах.

Особенности эксплуатации

• Питательные насосы ПЭ с номинальными подачами 380 и 580 мЗ/ч могут эксплуатироваться с гидромуфтой и без нее;
• 600 мЗ/ч - только с гидромуфтой;
• 710 мЗ/ч - без гидромуфты;
• 780 мЗ/ч - могут комплектоваться синхронным частотно регулируемым электродвигателем.

Конструктивно питательные насосы типа ПЭ представляют собой горизонтальные секционные многоступенчатые насосы с односторонним расположением рабочих колес и делятся на однокорпусные и двухкорпусные.

Шестиступенчатые однокорпусные питательные насосы ПЭ65/40, ПЭ65-53, ПЭ150-53 и ПЭ150-63 предназначены для котлов давлением пара 40 кГс/см2. Материал проточной части чугун СЧ20. Десяти ступенчатый однокорпусной питательные насос ПЭ270-150-3 предназначен для котлов давлением 100 и 140 кГс/см2.

Опорами вала служат два подшипника скольжения с камерами водяного охлаждения. Конструкцией насосов предусмотрено охлаждение сальников водой. Вода подается в узел уплотнения для конденсации паров перекачиваемой жидкости, которые могут просачиваться через уплотнение. Осевое усилие, воздействующее на вал насоса, воспринимается гидравлической пятой, отлитой из модифицированного чугуна. Двухкорпусную конструкцию представляют питательные насосы: десяти ступенчатые ПЭ380-185-3, ПЭ500-180-3, ПЭ580-195 и одиннадцати ступенчатые ПЭ380-200-3 для котлов с давлением пара 140 кГс/см2, семи ступенчатый насос ПЭ600-300-3 для котлов с давлением пара 255 кГс/см2.

Структура обозначения

ПЭ 380 – 185 - 5 УХЛ3, где:

• ПЭ - Тип насоса (питательный электронасос);
• 380 - Номинальная подача, м3/час;
• 185 - Напор, уменьшенный в 10 раз;
• м5 - Исполнение насоса;
• УХЛ3 - климатическое исполнение и категория размещения
