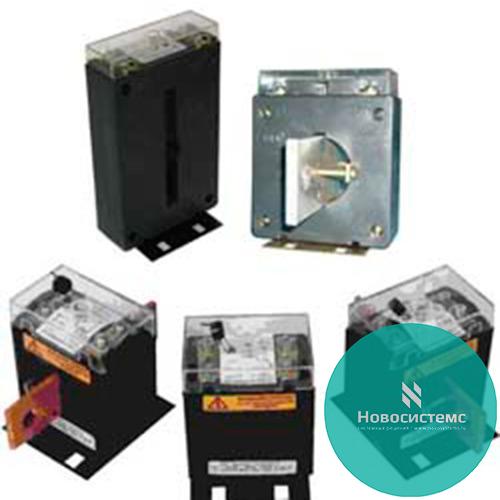

Т-0,66У3 трансформатор тока
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Т-0,66У3 трансформатор тока электромагнитный предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока.
Трансформаторы Т-0,66У3 применяются в схемах учетах для расчета и в схемах измерения.
Трансформаторы предназначены для эксплуатации в климатическом исполнении «У» категории размещения «3» по ГОСТ 15150-69.
Технические характеристики Т-0,66У3:
- Номинальное напряжение - 0,66 кВ.
- Номинальный класс точности - 0,5; 1.
- Номинальный вторичный ток - 5 А.
- Номинальная частота - 50 Гц.
Номинальный первичный ток при номинальной вторичной нагрузке с коэффициентом мощности cosφ=0,8:
- - 6 В·А - 150 А; 200 А; 300 А; 400 А;
- - 10 В·А - 300 А; 400 А.
- Испытательное напряжение изоляции первичной обмотки - 3 кВ.
- Испытательное напряжение изоляции вторичной обмотки - 2 кВ.
- Коэффициент безопасности - 10.
- Стальной корпус.
- Масса трансформатора Т-0,66У3 - не более 0,8 кг.
Трансформаторы тока Т-066У3 - это катушечные изделия с бумажно-лаковой изоляцией, витым ленточным магнитопроводом, изолированным полиэтиленовыми прокладками. Выводы первичной обмотки, включаемой в цепь измеряемого тока, обозначены Л1 и Л2, выводы вторичной обмотки, к которой подключаются приборы, обозначены И1 и И2.
