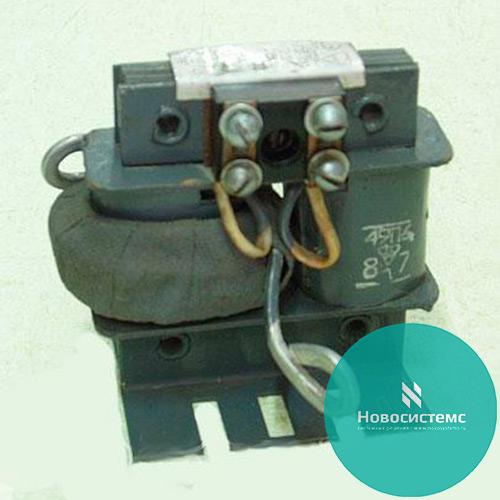

ТК-20 Трансформатор

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Трансформатор ТК-20 - прибор, предназначенный для встраивания в сварочные клещи роботов и манипуляторов в качестве источников тока при осуществлении контактной сварки.

Частота: 50Гц

Класс напряжения: до 0,66кВ;

Номинальное напряжение: 0,66кВ;

Коэффициент трансформации: 10/5А, 15/5А, 20/5А.

Конструкционные особенности трансформаторов ТК-20

Трансформаторы ТК-20 имеют водяное охлаждение и защиту от перегрева обмоток, а также отверстия для крепления шин. Каждый трансформатор тока ТК-20 состоит из блока обмоток с установленным на нем магнитопроводом броневого типа, залитого в кожухе нагревостойким компаундом. Первичная обмотка прибора с выводами Л1 и Л2 выполнена из провода большого сечения, рассчитанного на ток, который необходим для нормальной работы электроустановки. Вторичная обмотка ТК-20 выполнена в виде двух последовательно соединенных дисковых витков. Вторичная обмотка трансформаторов тока ТК-20 и выводы И1 и И2 вторичной обмотки подключены к клеммнику 1. Она имеет такое количество витков, чтобы при номинальном токе первичной обмотки в ней индуктировался ток 5А.

На наружной катушке трансформатора ТК-20 установлен датчик температуры. Магнитопровод ТК-20 собран из витых разрезных сердечников из холоднокатаной электротехнической стали, а кожух выполнен из листовой ст

Габаритные размеры трансформаторов тока ТК-20 - не более 112×150×225мм. Вес приборов не превышает 1,7 кг.

Технические характеристики трансформаторов ТК-20

- величина первичного тока: 10А, 15А, 20А;
- величина вторичного тока: 5А;
- класс изоляции: F;
- номинальное напряжение холостого хода вторичной обмотки: 3,6В;
- ток длительный вторичный: 4,0кА.

Номинальное напряжение питающей сети имеет значение 380В, при частоте питающей сети 50 Гц. Трансформаторы тока ТК-20 имеют мощность 20кВт при ПВ=50%. Расход охлаждающей воды для прибора при давлении на входе 1,47×105Па (1,5 кгс/см2) составляет, не менее 4,0 л/мин.
