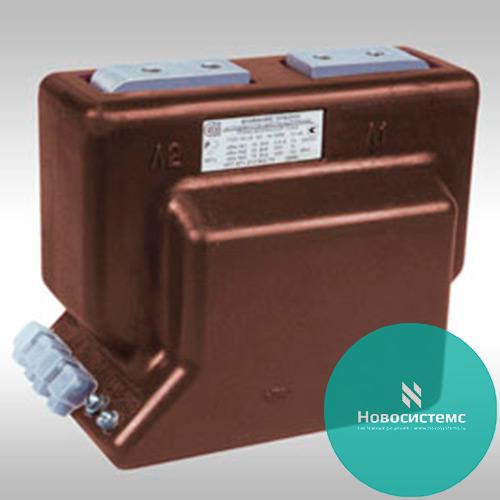

ТОЛ-10-М-2 Трансформатор тока

ТОЛ-10-М-2 Трансформатор тока
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Технические характеристики приборов трансформаторы тока ТОЛ-10-М-2:

    Количество вторичных обмоток - 2;
    Номинальная частота переменного тока - 50Гц;
    Номинальное напряжение - 10кВ;
    Наибольшее рабочее напряжение - 12кВ;
    Номинальный вторичный ток прибора трансформатор тока ТОЛ-10-М-2 - 5А;
    Номинальный первичный ток - 2500А, 3000А, 4000А;
    Класс точности прибора трансформатор тока ТОЛ-10-М-2:
     - вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S;
     - вторичной обмотки для защиты - 10P (5P);
    Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-10-М-2:
     - вторичной обмотки для измерений:
     - при cosφ=1 - 1В·А, 2В·А, 2,5В·А;
     - при cosφ=0,8 - 3В·А, 5В·А, 10В·А*, 15В·А, 20В·А, 25В·А, 30В·А;
     - вторичной обмотки для защиты:
     - при cosφ=0,8 - 3В·А, 5В·А, 10В·А, 15В·А*, 20В·А, 25В·А, 30В·А;
    Номинальная предельная кратность вторичной обмотки для защиты (при номинальной вторичной нагрузке 15В·А) - не менее 10;
    Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5, 0,2, 0,5S (при номинальной вторичной нагрузке 10В·А) прибора трансформатор тока ТОЛ-10-М-2 - не более 13;
    Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2S (при номинальной вторичной нагрузке 10В·А) - не более 10;
    Односекундный ток термической стойкости прибора трансформатор тока ТОЛ-10-М-2 - 64кА;
    Ток электродинамической стойкости - 152,5кА;
    Примечание. * - значение по умолчанию; Значение вторичных нагрузок, вторичного тока, предельной кратности вторичной обмотки для защиты, коэффициента безопасности приборов вторичной обмотки для измерений, классы точности прибора трансформатор тока ТОЛ-10-М-2 уточняются в заказе; Трансформаторы могут изготавливаться с инверсным расположением первичных выводов; Пример обозначения трансформатора с инверсным расположением первичных выводов - ТОЛ-10-М-2И;
    Расчетные значения номинальной предельной кратности вторичной обмотки приборатрансформатор тока ТОЛ-10-М-2 для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р приведены в таблице 1;

    Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки приборатрансформатор тока ТОЛ-10-М-2 для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р;
Номинальная вторичная нагрузка, В·А 3 5 10 15 20 30 40 50
Коэффициент трансформации Номинальная предельная кратность
2500/5 18 13 11 10 9 7 6 5
3000/5 19
