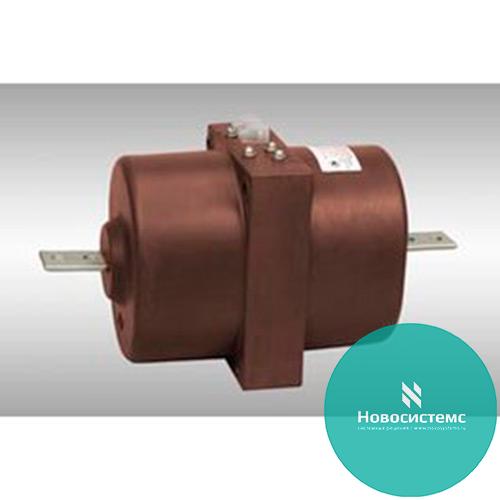

ТПОЛ-10-3 Трансформатор тока
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Трансформатор тока ТПОЛ-10-3предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10кВ частоты 50Гц или 60Гц.
Технические характеристики приборов трансформаторы тока ТПОЛ-10-3:
Количество вторичных обмоток - 3;
Номинальное напряжение - 10кВ или 11кВ;
Наибольшее рабочее напряжение прибора трансформатор тока ТПОЛ-10-3 - 12кВ;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТПОЛ-10-3 - 1А, 5А;
Номинальный первичный ток - 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А, 300А, 400А, 600А, 800А, 1000А, 1500А, 2000А;
Класс точности прибора трансформатор тока ТПОЛ-10-3:
- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S, 1;
- вторичной обмотки для защиты - 5P, 10Р*;
Номинальная вторичная нагрузка прибора трансформатор тока ТПОЛ-10-3 при коэффициенте мощности:
- cos φ=1 - вторичной обмотки для измерений - 1В·А-2,5В·А;
- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-30В·А;
- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-15В·А;
Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТПОЛ-10-3 для защиты - 10А-23А;
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 10-34;
Кратность трехсекундного тока термической стойкости прибора трансформатор тока ТПОЛ-10-3 при номинальном первичном токе - 21-45;
Кратность тока электродинамической стойкости - 50-114;
Испытательное напряжение прибора трансформатор тока ТПОЛ-10-3:
- одноминутное промышленной частоты - 42кВ;
- грозового импульса полного - 75кВ;
Примечание:
*) в соответствии с заказом могут поставляться класса точности 5Р.
**) уточняется в заказе;
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для приборатрансформатор тока ТПОЛ-10-3 приведены в таблице 1;
Таблица 1 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТПОЛ-10-3
| Номинальная вторичная нагрузка приборатрансформатор токаТПОЛ-10-3, В·А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 |
| Коэффициент трансформации | Номинальная предельная кратность | |||||||
| 20-300/5 | 27 | 20 | 12 | 10 | 7 | 5 | 4 | 3 |
| 80, 200, 400/5 | 27 | 21 | 14 | 10 | 8 | 6 | 4 | 3,5 |
| 600/5 | 31 | 26 | 18 | 16 | 11 | 8 | 6 | 5 |
| 800/5 | 33 | 28 | 23 | 20 | 14 | 10 | 8 | 7 |
| 1000/5 | 32 | 27 | 20 | 16 | 13 | 10 | 8 | 7 |
| 1500/5 | 37 | 30 | 25 | 23 | 19 | 15 | 9 | 7 |
| 2000/5 | 31 | 27 | 22 | 19 | 17 | 14 | 12 | 10 |
Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПОЛ-10-3 постоянному току приведены в таблице 2;
Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТПОЛ-10-3 постоянному току
| Номинальный первичный ток прибора трансформатор тока ТПОЛ-10-3 | Номер вторичной обмотки | Сопротивление обмоток постоянному току |
| Количество вторичных обмоток | ||
| 2 | ||
| 20А, 30А, 50А, 75А, 100А, 150А, 300А |
№1
№2, №3
|
0,08 Ом
0,12 Ом
|
| 40А, 80А, 200А, 400А |
№1
№2, №3
|
0,10 Ом
0,14 Ом
|
| 600А |
№1
№2, №3
|
0,19 Ом
0,28 Ом
|
| 800А |
№1
№2, №3
|
0,26 Ом
0,38 Ом
|
| 1000А |
№1
№2, №3
|
0,32 Ом
0,41 Ом
|
| 1500А |
№1
№2, №3
|
0,50 Ом
0,70 Ом
|
| 2000А |
№1
№2, №3
|
0,67 Ом
0,85 Ом
|
