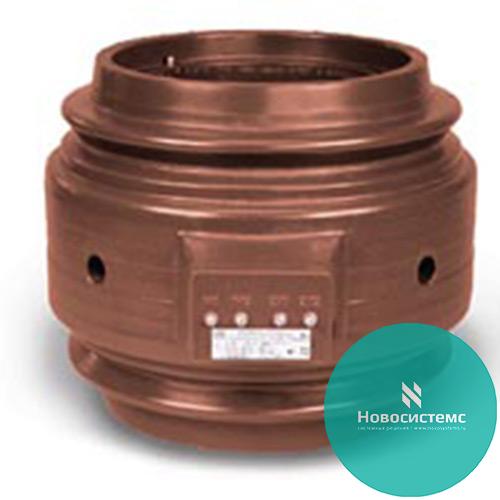

ТШЛ-20-1 Трансформатор тока

ТШЛ-20-1 Трансформатор тока
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Трансформатор тока ТШЛ-20-1 предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.

    Технические характеристики приборов трансформаторы тока ТШЛ-20-1:

    Количество вторичных обмоток - 2;
    Номинальное напряжение - 20кВ;
    Наибольшее рабочее напряжение прибора трансформатор тока ТШЛ-20-1 - 24кВ;
    Номинальная частота переменного тока - 50Гц или 60Гц;
    Номинальный вторичный ток прибора трансформатор тока ТШЛ-20-1 - 5А;
    Номинальный первичный ток - 3000А, 4000А, 5000А, 6000А, 8000А, 10000А, 12000А, 14000А, 16000А, 18000А;
    Класс точности прибора трансформатор тока ТШЛ-20-1:
     - вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5;
     - вторичной обмотки для защиты - 5P, 10P;
    Номинальная вторичная нагрузка прибора трансформатор тока ТШЛ-20-1 при коэффициенте мощности:
     - cos φ=1 - вторичной обмотки для измерений - 1В·А, 2В·А, 2,5В·А;
     - cos φ=0,8 - вторичной обмотки для измерений - 3В·А-30В·А;
     - cos φ=0,8 - вторичной обмотки для защиты - 3В·А-30В·А;
    Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТШЛ-20-1 для защиты - 12-16;
    Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 10, 15, 17, 21;
    Трехсекундный ток термической стойкости прибора трансформатор тока ТШЛ-20-1:
     - при номинальном первичном токе 3000А-10000А - 120кА;
     - при номинальном первичном токе 12000А-18000А - 190кА;
    Испытательное напряжение прибора трансформатор тока ТШЛ-20-1:
     - одноминутное промышленной частоты - 65кВ;
     - грозового импульса полного - 125кВ;
    Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТШЛ-20-1 постоянному току приведены в таблице 1;

    Таблица 1 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТШЛ-20-1 постоянному току
Номинальный первичный ток приборатрансформатор тока ТШЛ-20-1 Сопротивление обмоток постоянному току
0,2S, 0,2 0,5S, 0,5 5P 10P
3000А 0,9 Ом
4000А 1,2 Ом
5000А 1,5 Ом
6000А 0,9 Ом 0,7 Ом 1,4 Ом 0,9 Ом
8000А 1,3 Ом 1,0 Ом 1,9 Ом 1,3 Ом
10000А 1,8 Ом 1,4 Ом 2,5 Ом 1,8 Ом
12000А 1,9 Ом - 1,9 Ом
14000А 2,4 Ом - 2,4 Ом
16000А 2,96 Ом - 2,96 Ом
18000А 3,2 Ом - 3,2 Ом

    Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для приборатрансформатор тока ТШЛ-20-1 приведены в таблице 2 и таблице 3 соответственно;

    Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р для приборатрансформатор тока ТШЛ-20-1
Номинальная вторичная нагрузка приборатрансформатор тока ТШЛ-20-1, В·А 3 5 10 15 20 30 40 50 60 75 100
Коэффициент трансформации Номинальная предельная кратность
3000/5 54 46 39 33 29 20 19 16 14 12 10
4000/5 56 47 40 36 32 20 23 20 17 15 12
5000/5 56 41 37 34 31 20 24 21 19 16 14
6000/5 56 39 36 33 31 20 24 22 20 18 15
8000/5 56 30 28 27 26 20 22 21 20 18 16
10000/5 55 22 21 21 20 20 19 18 17 16 15

    Таблица 3 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для приборатрансформатор тока ТШЛ-20-1
Номинальная вторичная нагрузка приборатрансформатор тока ТШЛ-20-1, В·А 3 5 10 15 20 30 40 50 60 75 100
Коэффициент трансформации Номинальная предельная кратность
3000/5 37 31 25 20 17 13 11 9 8 6 5
4000/5 38 32 26 22 20 15 13 11 10 8 6
5000/5 38 29 25 22 20 16 14 12 11 10 7
6000/5 39 28 25 22 20 16 15 13 12 10 8
8000/5 38 21 20 19 18 14 14 13 12 11 9
10000/5 37 16 15 15 14 12 12 12 11 10 9
12000/5 39 20 19 18 18 12 15 14 13 12 11
14000/5 38 15 15 14 14 12 13 12 12 11 10
16000/5 36 15 14 13 13 12 10 10 10 9 9
18000/5 41 16 16 15 15 12 14 14 13 12 12

    Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе прибора трансформатор тока ТШЛ-20-1 приведен в таблице 4;

    Таблица 4 Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе прибора трансформатор тока ТШЛ-20-1
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, в классах точности при номинальном первичном токе Класс точности
0,5 0,5S 0,2 0,2S
3000А 18 10 18 10
4000А 21 10 21 10
5000А 11 10 11 10
6000А 12 12 22 22
8000А 12 12 21 21
10000А 10 10 18 18
12000А 20 20 20 20
14000А 23 23 23 23
16000А 19 19 19 19
18000А 18 18 18 18
