Описание:

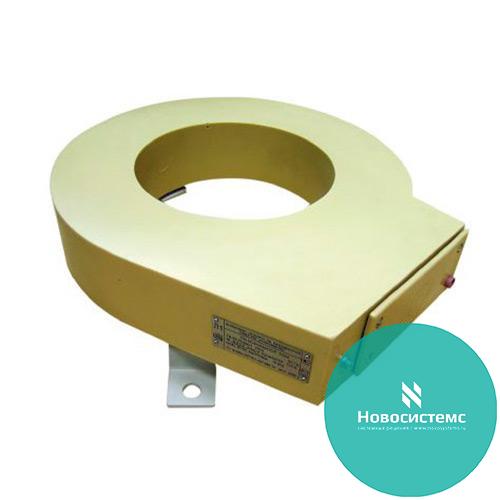

Трансформатор тока ТВ-35-IX предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в установках переменного тока.
Трансформаторы предназначены для наружной установки в открытых распределительных устройствах класса напряжения 35кВ.
Технические характеристики приборов трансформаторы тока ТВ-35-IX:
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТВ-35-IX - 1А, 5А;
Номинальный первичный ток - 100А, 150А, 200А, 300А, 400А, 500А, 600А, 750А, 800А, 1000А, 1200А, 1500А, 2000А, 3000А;
Класс точности прибора трансформатор тока ТВ-35-IX:
- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5, 1;
- вторичной обмотки для защиты - 5P, 10P;
Номинальная вторичная нагрузка прибора трансформатор тока ТВ-35-IX при коэффициенте мощности при cos φ=0,8 - 5В·А, 10В·А, 15В·А, 20В·А, 30В·А, 40В·А, 50В·А, 100В·А;
Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТВ-35-IX для защиты - 14-22;
Трехсекундный ток термической стойкости - 34кА или 50кА (при вторичной обмотке, замкнутой на номинальную вторичную нагрузку);
Расчетные значения напряжения намагничивания прибора трансформатор тока ТВ-35-IXприведены в таблице 1;
Таблица 1 Расчетные значения напряжения намагничивания прибора трансформатор тока ТВ-35-IX
Вариант исполнения по коэффициенту трансформации | Расчетное значение напряжения |
100/5 | 15В |
150/5 | 23В |
200/5 | 31В |
300/5 | 46В |
400/5 | 61В |
500/5 | 78В |
600/5 | 89В |
750/5 | 117В |
800/5 | 125В |
1000/5 | 153В |
1200/5 | 178В |
100/1 | 78В |
150/1 | 117В |
200/1 | 149В |
300/1 | 231В |
400/1 | 310В |
500/1 |
380В |
