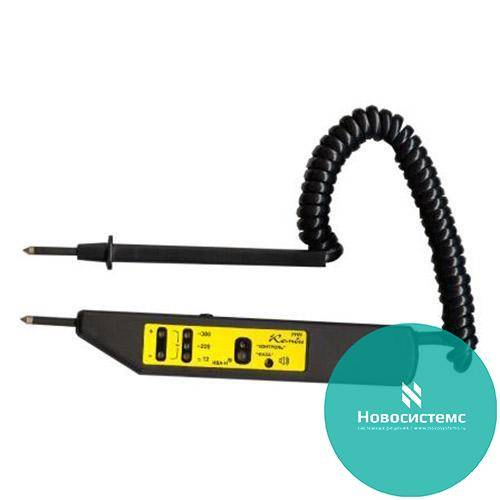

УНН «Комби» – указатель напряжения

Двухполюсный указатель напряжения УНН «Комби» со световой и звуковой индикацией контролирует напряжение в цепях постоянного тока до 500 В и в цепях переменного тока до 380 В частотой 50 Гц при работе в электроустановках. УНН «Комби» может использоваться в качестве однополюсного указателя для определения фазных проводов в сетях 220/127 B и 380/220 B, а также для проверки целостности цепи, определения полярности напряжения и рода тока.

Операции, которые можно проводить с использованием универсального указателя УНН «Комби»:

• определение нулевого и фазного проводов;
• определение уровня переменного тока (12, 220 и 380 В);
• проверка целостности («прозвон») цепи, диодов;
• проверка наличия и полярности постоянного напряжения.

Рассматриваемый указатель напряжения УНН «Комби» имеет следующие характеристики:

• длина соединительного провода – минимум 1,0 м;
• напряжение индикации более:
  • двухполюсный – 12;
  • однополюсный – 90;
• масса указателя – максимум 0,2 кг;
• индикация режимов работы – звуковая, световая;
• питание указателя обеспечивается одним элементом R6-UM-3 AA, В - 1,5;
• рабочие температуры – от 0 до 40 °С.

В УНН «Комби» отсутствуют переключатели режимов работы, прибор оснащен устройством самоконтроля работоспособности. В случае отсутствия элемента питания УНН «Комби» продолжает выполнять функции проверки напряжения, определения рода тока и местонахождения фазного провода.

Наличие, отсутствие и уровень напряжения определяются с помощью звуковой сигнализации и по свечению индикаторов напряжения «12 В», «220 В» и «380 В». В случае отсутствия напряжения не горит ни один из индикаторов уровня.

Индикаторы УНН «Комби», которые обозначены знаками «+» и «–», помогают узнать род тока и полярность напряжения. Одновременное свечение этих двух индикаторов указывает на присутствие переменного напряжения.

В случае использования указателя напряжения УНН «Комби» в качестве однополюсного прибора для определения нулевого и фазных проводов в цепи с переменным током его контактный наконечник должен касаться контролируемого провода. Звуковая сигнализация и свечение соответствующих индикаторов указывают на наличие потенциала, отличающегося более чем на 90 В от потенциала «земли».

При «прозвоне» электроцепи в случае наличия гальванической связи срабатывают звуковой и световой индикаторы.

Прибор в полной мере соответствует требованиям ТУ 4224-014-02068344-2001 и ГОСТ 20493-90. Указатель напряжения УНН «Комби» предлагается по оптимальной цене.

Эксплуатация указателя напряжения УНН «Комби» на электроэнергетических предприятиях разрешена Департаментом Генеральной инспекции по эксплуатации электростанций и электрических сетей РАО «ЕЭС России».
