Описание:

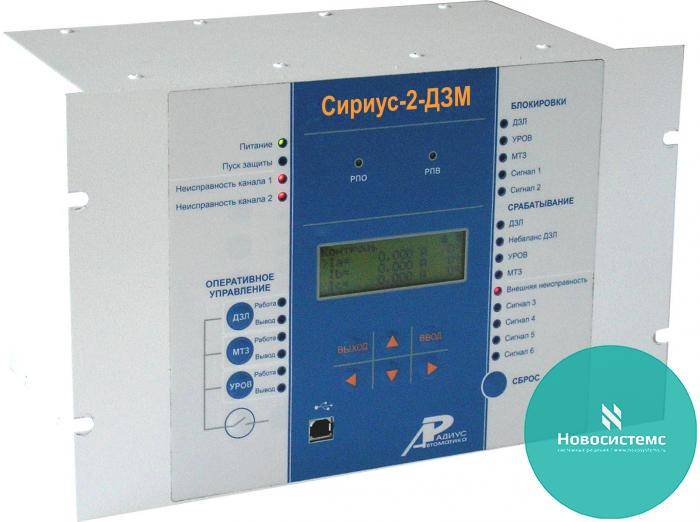

Микропроцессорное устройство защиты «Сириус-2-ДЗМ» предназначено для выполнения защиты магистрали резервного питания собственных нужд 6-10 кВ электрических станций с количеством присоединений до четырёх.
Устройство может применяться для защиты шин и ошиновок напряжением 3-220кВ с фиксированным распределением присоединений.
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Функции устройства Сириус-2-ДЗМ
Функции защиты, выполняемые устройством:
-
Двухступенчатая дифференциальная токовая защита магистрали резервного питания собственных нужд электростанции в пофазном исполнении:
- дифференциальная токовая отсечка (ДЗМО);
- чувствительная ступень с торможением от сквозного тока (ДЗМТ);
Функции автоматики, выполняемые устройством:
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение места повреждения линии (для воздушных линий);
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
Устройство не срабатывает ложно и не повреждается:
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при подаче напряжения оперативного постоянного тока обратной полярности;
- при замыкании на землю цепей оперативного тока.
-
Логика устройства резервирования при отказе выключателя (УРОВ) для первого присоединения. Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
- с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
- с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
- Операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя
- Возможность подключения внешних защит, например, дуговой.
Технические характеристики устройства Сириус-2-ДЗМ
| Характеристика | Значение |
|---|---|
| Число аналоговых входов по току | 12 |
| Число дискретных входов по напряжению | 21 |
| Число дискретных выходных сигналов (групп контактов) | 12 (21) |
| Габаритные размеры устройства не превышают | 305х190х185 мм |
| Масса устройства без упаковки не превышает | 7 кг |
| Характеристика | Значение |
|---|---|
| Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК | А |
| Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) |
IP52 со стороны лицевой панели
IP20 по остальным, кроме клемм подключения токовых цепей. |
| Рабочее значение относительной влажности воздуха, % | 98 |
| Предельные рабочие значения температуры окружающего воздуха, °С | от минус 40 до плюс 55 |
| Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее | 25 |
Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.
На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.
Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».
Устройство «Сириус-2-ДЗМ» доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство «Сириус-2-ДЗМ-5A-nnnB-ss», где
«Сириус-2-ДЗМ» - фирменное название устройства;
nnnB – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;
ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;
И4-FX - один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
И4-TX - один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).
Пример записи обозначения устройства «Сириус-2-ДЗМ» с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-ДЗМ-5A-220В-И1».
