СУБР-РА Распределенная система управления и блокировки разъединителей повышенной надежности (не ограниченное число КА)

Описание:

Распределенная система управления и блокировки разъединителей повышенной надежности (не ограниченное число КА)
СУБР-РА
БПВА.650645.001 ТУ

Назначение СУБР-РА

Система управления и блокировки разъединителями предназначена для:

• контроля положения коммутационных аппаратов (КА);
• контроля состояния приводов КА;
• дистанционного управления;
• местного управления (с блокировкой);
• аварийного управления (без блокировки);
• блокировки КА (до 2000 КА в системе).

Состав СУБР-РА

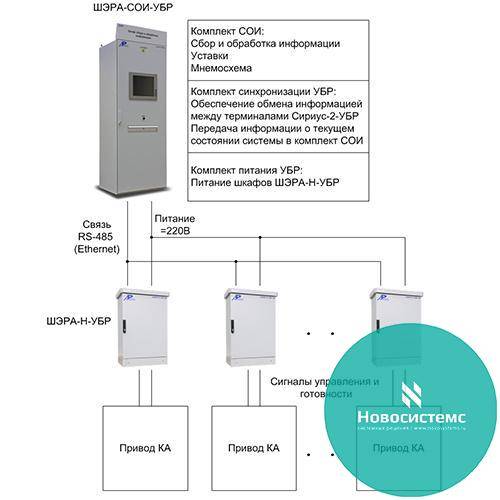

Система СУБР-РА состоит из нескольких шкафов ШЭРА-Н-УБР, одного шкафа ШЭРА-СОИ-УБР и программного обеспечения «Старт-2ПС».

Шкафы ШЭРА-Н-УБР

Шкафы ШЭРА-Н-УБР контролируют состояния подключенных КА и их приводов, собирают информацию о внешних КА и формируют сигналы готовности и управления КА.

Каждый шкаф ШЭРА-Н-УБР может использоваться для блокировки до 24 КА или для блокировки и управления 12 КА.

В состав каждого шкафа входит терминал Сириус-2-УБР, который имеет 48 программируемых оптронных входов =220 В, 36 программируемых релейных выходов «сухой контакт», реле «Отказ», вход «Неисправность», вход «Режим», вход «Отказ» и «Аварийная деблокировка» от соседнего присоединения, вход «Дверь», вход «Адрес».

Шкафы ШЭРА-Н-УБР, входящие в состав СУБР, изготавливается в климатическом исполнении УХЛ1 и предназначены для эксплуатации на открытом воздухе при рабочем диапазоне температур окружающей среды от -40(-60*)°С до +50°С.

* - при установке опциональной системы активного обогрева.

Шкаф ШЭРА-СОИ-УБР

Шкаф ШЭРА-СОИ-УБР собирает, обрабатывает и передает информацию на верхний уровень АСУ ТП, осуществляет питание и организует связь шкафов ШЭРА-Н- УБР. В этом шкафу устанавливается комплект СОИ, комплект синхронизации и комплект питания УБР.

Базовый комплект ШЭРА-СОИ-УБР представляет собой промышленный компьютер с установленным программным обеспечением «Старт-2ПС», которое позволяет контролировать и настраивать систему СУБР-РА. Опционально, программа Старт-2ПС, может быть установлена на удаленный АРМ оператора или АРМ инженера РЗА.

Шкаф ШЭРА-СОИ-УБР имеет два входа питания постоянного или переменного тока 220В со схемой АВР. Имеется 8 выходов питания шкафов ШЭРА-Н- УБР (0,6 А). В шкафу предусмотрено устройство контроля изоляции (10-200 кОм). Питание цепей блокировки и управления разделено.

Шкаф ШЭРА-СОИ-УБР, входящий в состав СУБР, предназначен для эксплуатации в закрытом отапливаемом помещении при рабочем диапазоне температур окружающей среды от 0)°С до +50°С.
