EC-20LS3-340 - Электродинамическая вибрационная система

Производитель

HYDE SCIENCE

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Вибростенд электродинамический ЕС-20LS3-340 Воздушное охлаждение. Максимальная масса испытываемого изделия 300 кг. Электродинамический вибростенд создает динамическую вынуждающую силу за счет взаимодействия переменного тока в подвижной катушке, которая служит исполнительным устройством вибростенда, и постоянного магнитного поля.

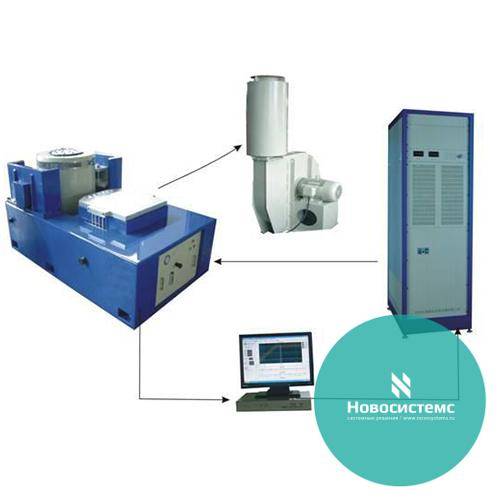

Составляющиеся части вибростенда электородинамического:

1.Генератор вибрации

Включается в себя: двигательные агрегаты(приводная катушка и рабочий стол), система магнитной цепи, система поддержки, ориентированная система, устройство охлаждения и др.

2.Цифровой усилитель мощности

Включается в себя: стандер, модуль мощности, модуль электропитания усилителя, модуль выпрямителя, AC генератриса, DC генератриса, логический модуль.

Функция защиты: защита от перенапряжения электросети, защита от недонапряжения электросети, защита от отсутствия фаз электросети, защита от логистических неисправностей, звуковая и цветовая сигнализация и т.д

ETT-20LS3-340 характеристики вибратора
Синусоидальное номинальное выталкивающее усилие (peak)	20 kN	Макс. допустимая нагрузка	300 kg
Случайное номинальное выталкивающее усилие(rms)	20 kN	Резонансная частота (Hz)	2.5 Hz
Ударное выталкивающее усилие(peak)	40 kN	Диаметр стола(mm)	340 mm
Диапазон частот(Hz)	5-3000 Hz	Масса подвижной части(kg)	25 kg
Макс. амплитуда перемещения (mm) (peak-peak)	76 mm	Крепление к столу	21 стальных втулок с резьбой M10
Макс. скорость(m/s)	2 m/s	Магнитное рассеяние(mT)	<1 mT
Макс. ускорение (m/s2)	800 m/s2	Габариты (ДШВ)	11827581052mm
Основная резонансная частота стола(Hz)	2550 Hz ± 5%	Вес вибратора(kg)	Около 1695 kg
YM-20 характеристики усилителя мощности: V-2000LN характеристики вентилятора
Номинальная выходная мощность(kVA)	20 kVA	Потребляемая мощность(kW)	7.5 kW
Отношение сигнала к шуму (dB)	>65 dB	Расход воздуха (m3/s)	0.71 m3/s
Эффективность усилителя мощности	>90%	Давление воздуха (kPa)	3.5 kPa
Вес (kg)	Около 450 kg	Вес (kg)	Около 140 kg
		Длина гибкого воздухоровода	4 m
Система аварийной защиты	Температура, давление воздуха, превышение перемещения, наружная поломка, управляющее электропитание, перенапряжение, переток, входное недонапряжение, логичная неисправность, отсутствие входной фазы
Рабочая условия: Опция:
Температура	0-40℃	Горизонтальный скользящий стол	Вертикальный расширительный стол
Относительная влажность	0-90%, без конденсации	Передвигатель	Теплоизоляционная подстилка
Электропитание	380V/50Hz/3 фазы, 42 kVA	Дистанционное управление усилителем мощности	Зажим
Требуемое давление сжатого воздуха	0.6 Mpa

Номер	Название и модель	Кол-тво
1	Виброционный генератор	1
2	Усилитель мощности	1
3	Вентилятор	1
4	Магниевые расширительные столы	1
