Описание:

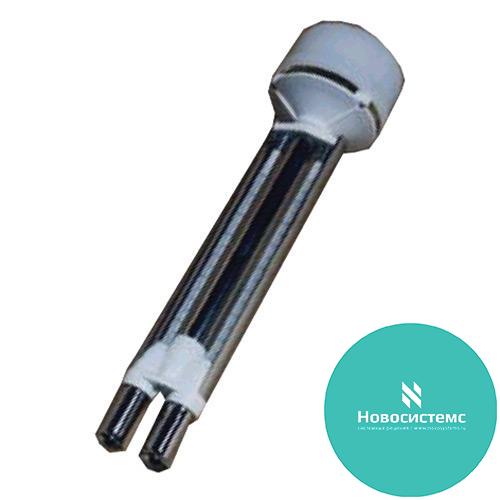

Психрометр М-34 аспирационный (М34, М 34, m-34, m34, m 34)
Психрометры М-34 предназначены для определения относительной влажности и температуры воздуха.
Обозначение Л82.044.000-01
Наименование и тип Психрометр аспирационный М-34
Код ОКП 43 1116 9908 09
Технические данные:
-
-
Погрешность психрометров при измерении относительной влажности не должна быть более указанной в табл. 1.
Таблица 1
|
Температура воздуха, °С |
Относительная влажность, % |
|
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
100% |
|
Погрешность, % |
|
5°С |
± 6% |
±5,5% |
±5,5% |
± 4% |
± 4% |
±3,5% |
±3,5% |
± 2,5 |
±2,5% |
± 2,5% |
|
10°С |
± 5% |
± 5% |
± 4% |
± 3% |
± 3% |
± 3% |
± 3% |
± 2% |
± 2% |
± 2% |
|
20°С |
± 4% |
± 4% |
± 3% |
± 3% |
± 3% |
± 3% |
± 2% |
± 2% |
± 2% |
± 2% |
|
30°С |
± 3% |
± 3% |
± 2% |
± 2% |
± 2% |
± 2% |
± 2% |
± 2% |
± 2% |
± 2% |
|
40°С |
± 2% |
± 2% |
± 2% |
± 2% |
± 2% |
± 2% |
± 2% |
± 2% |
± 2% |
± 2% |
Скорость воздушного потока (аспирация), м/с, для психрометра аспирационного М-34 не менее 1,8.
Средний срок службы психрометров должен быть не менее 6 лет.
Сведения о содержании цветных металлов М-34, г
Алюминий
Д16 5,5
Латунь
Л63 469
ЛС59-1 81,97
Бронза
Бр0Ф6,5-0,15 1,44
Цинк
ЦАМ4-1 66,5
-
Габаритные размеры и масса М-34
-
Диаметр, мм 105
-
Длина, мм 400
-
Масса, кг, не более 1,2
Принцип работы и устройство:
Работа, психрометров основана на зависимости разности температур сухого и смоченного термометров от влажности окружающего воздуха. Психрометр состоит из двух одинаковых ртутных термометров (ГОСТ 112 - 78) закрепленных в специальной оправе и аспирационной головки. Оправа представляет гобой трубку, раздваивающуюся книзу, и защитные планки. К нижней раздвоенной части трубки с помощью пластмассовых втулок прикреплены два патрубка, являющихся радиационной защитой резервуаров термометров. Верхний конец трубки соединен с аспиратором. Аспирационная головка состоит из заводного механизма и вентилятора, закрытых колпаком. Пружина заводного механизма психрометра М-34 запускается электродвигателем.
При вращении вентилятора в психрометры аспирационные М-34 всасывается воздух, который обтекает резервуары термометров, проходит по воздухопроводной трубе к вентилятору и выбрасывается наружу через прорези в аспирационной головке. Сухой термометр будет показывать температуру воздуха, а показания смоченного термометра будут меньше из-за охлаждения, вызванного испарением воды с поверхности батиста, облегающего резервуар термометра. Для определения влажности по показаниям сухого и смоченного термометров М-34используют психрометрические таблицы.
