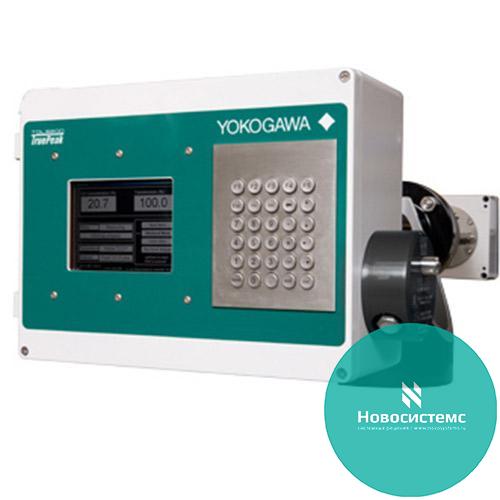

TDLS200 Настраиваемый диодный лазерный анализатор TruePeak
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Новый настраиваемый диодный лазерный анализатор компании Yokogawa TDLS200(TDL), основанный на технологии TruePeak предназначен для быстрых и точных измерений газов, способных к поглощению в ближней ИК-области. Анализатор специально разработан для анализа непосредственно в трубе в сложных технологических условиях с переменной температурой и давлением, при наличии короозионно-активных и агрессивных компонентов.
TDL анализатор может работать при давлениях до 2 MPa (абс) и температуре до 1500°C, имеет быстрый отклик (6 с) и свободен от влияния мешающих газов в большинстве применений. Принцип метода основан на измерении количества света, поглощенного измеряемым газом. Ключевыми особенностями анализатора являются отсутствие контакта между пробой и сенсором и отсутствие движущихся частей. Это приводит к увеличению средней наработки на отказ и, что особенно важно, к значительному уменьшению стоимости владения. TDL анализатор отличается гибкостью установки и расширенными функциями диагностики. В качестве источника монохроматического света используется диодный лазер с высокой разрешающей способностью. Это приводит к высокой чувствительности, селективности измерений, возможности четкого разрешения адсорбционных пиков индивидуальных компонентов. Использование лазера высокой мощности приводит к возможности работы прибора в условиях высокой запыленности.
Особенности
-
Анализ In-Situ
-
Измерения O2, влаги, CO, NH3, CH и HCN
-
Свободен от мешающего влияния в большинстве применений
-
Возможность измерений при переменных температуре, давлении и фоновых газах
-
Давление процесса до 2 MPa
-
Оптические измерения – нет сенсора, контактирующего с процессом
-
Уменьшение стоимости владения (нет движущихся частей, высокий срок наработки на отказ )
-
Диагностические функции
- ATEX Group II для зоны 2 (Cat 3G) с продувкой
Технические характеристики
| Диапазон измерения |
В зависимости от применения и длины оптического пути Типичный 0- 100% для анализа О2 или СО. Возможно измерение в ppm диапазоне для Н2О и СО. |
| Выходной сигнал |
3 выхода 4- 20 mA DC с максимальной нагрузкой 900 Ом Три изолированных сигнала могут быть использованы для концентрации , трансмиссии, двойного диапазона или концентрации второго газа в некоторых применениях, передачи вторичных данных с входов. 3.3 mA пользователь конфигурироует на предупреждения и ошибки в соответствии с NAMUR NE43. |
| Шкала | Свободно программируемая внутри диапазона измерений |
| Контактные выходы | 3 конфигурируемых релейных выхода состояния (ошибка, предупреждение, валидация, уровень концентрации и т.д.). Однополюсные на два направления (SPDT Form C) контактные выходы с максимальным током 24 V DC 1 A илиr 125 V AC 0.5 A. |
| Управление клапаном |
3 контактных выхода (Form C SPDT) с контактом C, подключенным к источнику постоянного тока24 V для активации соленоидного клапана для калибровки нуля, шкалы и периодического впрыскивания газа валидации Максимальная нагрузка 1A (макс. 10 Вт/на клапан для нулевого, калибровочного газа и динамического впрыскивания) |
| Аналоговый вход | 2 входа 4-20 mA DC для температуры и давления |
| Цифровая связь | Ethernet IEEE 802.3, 10/100 мегабит в секунду, |
| Хранение данных | Соединение по USB1 и USB2 для передачи данных с использованием карты памяти, внутреннее запоминающее устройство на карте SD (файлы результатов, записанные спектры, конфигурационные данные и т.д.). Частота захвата (записи) конфигурируется |
| Время прогрева | 5 мин для функционирования, 60 мин для полной готовности к работе |
| Питание |
24±0.5 VDC, 4A Для дополнительного оборудования; 90-240 VAC, 50/60 Hz могут подаваться на: -Универсальный удаленный дисплей (URD) -Панель вспомогательных средств -распределитель питания (Со всех вышеуказанных средств питание24 VDC будет подаваться на TDLS) |
| Окружающая температура | -20 до +50 С |
| Влажность | 0- 90% относительной влажности без конденсации или 0- 100% с надлежащими характеристиками продувочного газа |
| Классификация зоны установки |
Анализатор в обычном исполнении предназначен для установки в безопасной зоне. Прибор с продувкой предназначен для установки в опасной зоне. (ATEX CAT 3G или 2G). |
| Исполнение корпуса | IP65 |
| Кабельные вводы | 3/4" NPT(f) |
| Трубные соединения | К анализатору 1/4" o.d. Swagelok только, к проточной ячейке 3/8" NPT(f) и 1/4" NPT(f), или другое по запросу |
| Корпус | Отливка из сплава алюминия класса AL SI 12, не содержащего медь, с нанесением защитного покрытия спеканием на внешней стороне. Сплав устойчив к солевой атмосфере, серосодержащим газам и гальванической коррозии. Невыпадающие винты из нержавеющей стали и дополнительная клавиатура. Безосколочное защитное стекло для дополнительного дисплея(-ев) |
| Температура пробы | Максимум 1500С, в зависимости от применения |
| Давление пробы | Максимум 2 MPa (20 bar), в зависимости от применения |
| Фланцы для монтажа | ANSI Class 150 2 RF или ANSI Class150 3 RF или адаптер для ANSI Class 150 4 RF |
| Угол монтажа |
Допуск на совмещение фланца в пределах ±2 градусов |
| Вес (примерно.) | Модуль лазера 16кг, модуль детектора 5.5 кг, фланец с регулирующим механизмом 2" 150# 4.5 kg , фланец с регулирующим механизмом 3" 150# 9.5 kg (15 lbs) |
| Взвешенные частицы |
Максимальная потеря света 99% Примечание: каждое применение может отличаться предельными условиями. Это зависит от температуры пробы, давления пробы, длины оптического пути и концентрации измеряемого газа |
Метрологические характеристики
| Точность | 1 % от полной шкалы |
| Линейность | Обычно R2 > 0.999 |
| Время отклика | 6 с (100% от полного отклика), плюс время транспорта в случае установки с отбором пробы |
| Дрейф | В зависимости от применения |
