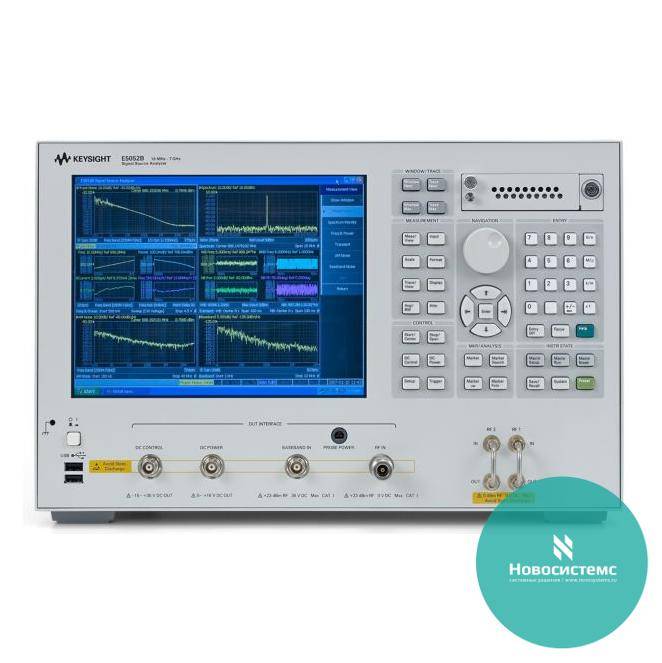

Параметры
|
Значения
|
|
ВЧ вход
|
|
Соединитель
|
Тип N (розетка), 50 Ом (ном.)
|
|
Диапазон частот
|
от 10 МГц до 7 ГГц
|
|
Уровень входной мощности
|
от -20 до +20 дБм (> 30 МГц)
от -15 до +20 дБм (< 30 МГц)
|
|
Предельно допустимый уровень
|
> +23 дБм (по переменному току)
> 5 В (по постоянному току)
|
|
Измерение фазового шума
|
|
Диапазон частот
|
от 10 МГц до 7 ГГц
|
|
Диапазоны частот измерения
|
от 10 до 41 МГц, от 39 до 101 МГц, от 99 МГц до 1,5 ГГц, от 250 МГц до 7 ГГц
|
|
Измеряемые параметры
|
однополосный фазовый шум [дБн/Гц], паразитный шум [дБн], интегрированная (СКЗ) девиация фазы (град, рад) или временной джиттер (с), паразитная ЧМ (Гц, СКЗ)
|
|
Диапазон отстроек по частоте
|
Сигнал несущей > 1 ГГц: от 1 Гц до 100 МГц
Сигнал несущей < 1 ГГц: от 1 Гц до 10% от частоты несущей
|
|
Погрешность измерения
|
Отстройка от 1 до 10 Гц: ±4 дБ
Отстройка от 10 до 100 Гц: ±4 дБ
Отстройка от 100 Гц до 1 кГц: ±3 дБ
Отстройка от 1 кГц до 40 МГц: ±2 дБ
Отстройка от 40 до 100 МГц: ±2 дБ
|
|
Повышение чувствительности
|
Метод кросс:корреляции
Число корреляций: от 1 до 10000
Выигрыш до 20 дБ
|
|
Время измерения
|
0,04 с (отстройка от 1 кГц до 10 МГц)
0,32 с (отстройка от 100 Гц до 10 МГц)
12,9 с (отстройка от 1 Гц до 100 МГц)
|
|
Контроль спектра
|
|
Диапазон частот
|
от 10 МГц до 7 ГГц
|
|
Полоса обзора
|
15 МГц макс. (линейная шкала)
|
|
Полоса пропускания (ПП)
|
от 1,53 Гц до 400 кГц
|
|
Измеряемые параметры
|
дБм, дБВ, Вт, В, дБм/Гц, дБВ/Гц, Вт/Гц, В/√Гц
|
|
Абсолютная погрешность измерения
|
±2 дБ (тип. значение) при -10 дБм (ослабление 10 дБ)
|
|
Относит. погрешность измерения
|
±1,5 дБ (от -60 дБм до -10 дБм, отношение)
|
|
Остаточный уровень собств. шумов
|
-95 дБм (тип. значение) при ПП = 24,4 Гц
|
|
Измерение частоты, ВЧ мощности и тока источника питания
|
|
Диапазон частот
|
от 10 МГц до 7 ГГц
|
|
Диапазоны частот измерения
|
от 10 МГц до 1,5 ГГц (нижний диапазон),
от 250 МГц до 7 ГГц (верхний диапазон)
|
|
Параметры свипирования
|
управляющее напряжение постоянного тока (Vc)
напряжение питания постоянного тока (Vs)
|
|
Измеряемые параметры
|
частотные параметры [Гц, ΔГц, %, 10:6], чувствительность настройки (Δf/ΔVc) [Гц/В], смещение частоты (Δf/ΔVs) [Гц/В], уровень ВЧ мощности [дБм], ток источника питания [А]
|
|
Разрешающая способность по частоте
|
10 Гц, 1 кГц, 64 кГц
|
|
Погрешность измерения частоты
|
±(разрешающая способность по частоте + погрешность опорного источника)
|
|
Диапазон измерения ВЧ мощности
|
от -20 до +20 дБм (несущая от 30 МГц до 7 ГГц)
от -15 до +20 дБм (несущая от 10 до 30 МГц)
|
|
Разрешающая способность измерения ВЧ мощности
|
0,01 дБ
|
|
Погрешность измерения
|
±0,5 дБ (несущая от 30 МГц до 3 ГГц, >-10 дБм)
|
|
ВЧ мощности (обнаружение пика)
|
±1 дБ (в других случаях)
|
|
Диапазон измерения тока источника питания
|
от 0 до 80 мА
|
|
Разр. способность измерения тока источника питания
|
10 мкА
|
|
Погрешность измерения тока источника питания
|
±(0,2% от отсчета +160 мкА)
|
|
Число точек измерения при свипировании
|
от 2 до 1001
|
|
Выход источника питания постоянного тока (Vs)
|
|
Диапазон установки
|
от 0 до 16 В (свипирование)
|
|
Разр. способность установки
|
1 мВ
|
|
Погрешность установки
|
±(0,2% от установки +2 мВ)
|
|
Макс. выходной ток
|
80 мА
|
|
Уровень шума
|
< 10 нВ CКЗ/vГц при отстройке 10 кГц
|
|
Выходное сопротивление
|
< 0,3 Ом (тип. значение)
|
|
Выход источника управляющего напряжения постоянного тока (Vc)
|
|
Диапазон установки
|
от -15 В до +35 В (свипирование)
|
|
Разр. способность установки
|
0,1 мВ
|
|
Погрешность установки
|
±(0,1% от установки + 5 мВ) (Vc от -15 до 0 В)
±(0,1% от установки + 2 мВ) (Vc от 0 до +35 В)
|
|
Макс. выходной ток
|
20 мА
|
|
Уровень шума
|
1 нВ CКЗ/√Гц при отстройке 10 кГц
(Vc от 0 до +20 В)
1,5 нВ CКЗ/√Гц при отстройке 10 кГц
(Vc: другие значения)
|
|
Выходное сопротивление
|
< 50 Ом (по постоянному току)
|
|
Время установления выхода
|
< 20 мс при погрешности 0,1%
|
|
Измерение переходных процессов
|
|
Диапазон частот
|
от 10 МГц до 7 ГГц
|
|
Измеряемые параметры
|
|
Узкополосный режим
|
частота, ВЧ мощность, фаза
|
|
Широкополосный режим
|
частота
|
|
Полоса пропускания
|
|
Узкополосный режим
|
от 50 МГц до 7,2 ГГц
|
|
Широкополосный режим
|
3,125 кГц/25 кГц/200кГц/1,6 МГц
25,6 МГц (несущая > 200 МГц)
80 МГц (несущая > 800 МГц)
|
|
Измерение частоты
|
|
Разрешающая способность
|
зависит от режима и времени развертки
|
|
Погрешность
|
±(разр. способность + погрешность врем. базы)
|
|
Измерение ВЧ мощности
|
|
Диапазон уровней мощности
|
от -20 до +20 дБм
|
|
Разрешающая способность
|
0,1 дБ
|
|
Погрешность
|
±2 дБ (тип. значение)
|
|
Измерение фазы
|
|
Погрешность
|
0,1 град + 0,1 град/ГГц (тип. значение)
|
|
Шум графика
|
0,02 град + 0,02 град/ГГц (с) (тип. значение)
|
|
Время измерения (время развертки)
|
|
Интервал времени
|
от 10 мкс до 0,1 с (шаг 1:2:5)
|
|
Разрешающая способность
|
от 8 нс до 10 мс
|
|
Измерение АМ шума
|
|
Диапазон частот
|
от 60 МГц до 7 ГГц
|
|
Эфф. диапазон частот отстройки
|
от 10 Гц до 40 МГц (несущая > 400 МГц)
от 10 Гц до 10% от частоты несущей
(несущая < 400 МГц)
|
|
Чувствительность
|
от -103 до -159 дБн/Гц, в зависимости от частоты отстройки
|
|
Погрешность измерения
|
±4 дБ (отстройка от 10 до 100 Гц)
±4 дБ (отстройка от 100 Гц до 1 кГц), тип.
±2 дБ (отстройка от 1 кГц до 1 МГц), тип.
±3 дБ (отстройка от 1 до 40 МГц), тип.
|
|
Измерение шума в полосе модулирующих сигналов
|
|
Вх. соединитель модулир. сигнала
|
BNC, 50 Ом (ном.), связь по переменному току
|
|
Диапазон измеряемых частот
|
от 1 Гц до 100 МГц (E5052B)
от 10 Гц до 100 МГц (E5052B, опция 011)
|
|
Диапазон измеряемых уровней
|
< +5 дБм
|
|
Предельный входной уровень
|
> +23 дБм, > 35 В постоянного тока
|
|
Уровень собственных шумов
|
от -119 до -160 дБм/Гц, в зависимости от частоты модулирующего сигнала
|
|
Погрешность измерения
|
±4 дБ (< 1 кГц)
±2 дБ (> 1 кГц)
|
|
Общие
|
|
Вес
|
36 кг.
|
|
Размеры упаковки
|
820 х 800 х 900 мм.
|
