Описание:

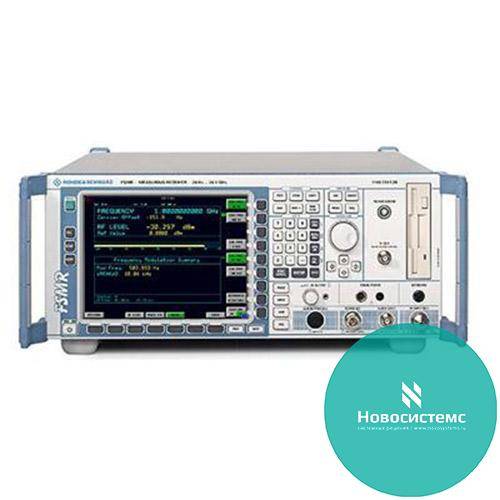

Измерительный приемник R&S®FSMR создан специально для выполнения измерений, необходимых при калибровке генераторов сигналов и фиксированных или перестраиваемых аттенюаторов.
- Широкий диапазон частот: от 20 Гц до 3/26,5/43/50 ГГц
- Измерение абсолютной мощности с погрешностью 0,083 дБ
- Высокая стабильность уровня по времени и при изменениях температуры
- Аудиоанализатор с функциями измерения коэффициентов THD и SINAD
- Поддержка датчиков мощности NRP для измерения абсолютной мощности
Технические данные
Диапазон частот
|
Режим измерительного приемника |
Режим анализатора спектра |
|
|
|
R&S®FSMR3: |
от 100 кГц до 3,6 ГГц |
от 20 Гц до 3,6 ГГц |
R&S®FSMR26: |
от 100 кГц до 26,5 ГГц |
от 20 Гц до 26,5 ГГц |
R&S®FSMR43: |
от 100 кГц до 43 ГГц |
от 20 Гц до 43 ГГц |
R&S®FSMR50: |
от 100 кГц до 50 ГГц |
от 20 Гц до 50 ГГц |
Уровень
- Нелинейность: 0,015 + 0,005 дБ / 10 дБ
- Диапазон: от –130 до +10 дБмВт
Измерение параметров модуляции
|
Амплитудная модуляция |
Частотная модуляция |
Фазовая модуляция |
|
|
|
|
Диапазон измерения |
коэффициент модуляции от 0 до 100% |
макс. девиация частоты 500 кГц |
макс. девиация фазы 10000 рад |
Частота модуляции |
от 50 Гц до 100 кГц |
от 50 Гц до 200 кГц |
от 50 Гц до 100 кГц |
Погрешность |
от 0,5 до 1,5% |
от 1 до 3% |
1% |
Искажения |
0,1% |
0,1% |
0,1 |
Аудиофильтры
- ФНЧ с полосой 3 кГц, 15 кГц, 23 кГц, 100 кГц
- ФВЧ с полосой 20 Гц, 50 Гц, 300 Гц
- Коррекция предыскажений 25/50/75/750 мкс
- Взвешивающие фильтры CCITT, фильтры CCIR без взвешивания
Аудиовход
- Входной импеданс 50 Ом/1 МОм
- Максимальный входной уровень 4 В
- Диапазон частот от 20 Гц до 1 МГц
- Коэффициент нелинейных искажений 0.1%
Анализатор спектра
- Анализатор спектра R&S® FSU
