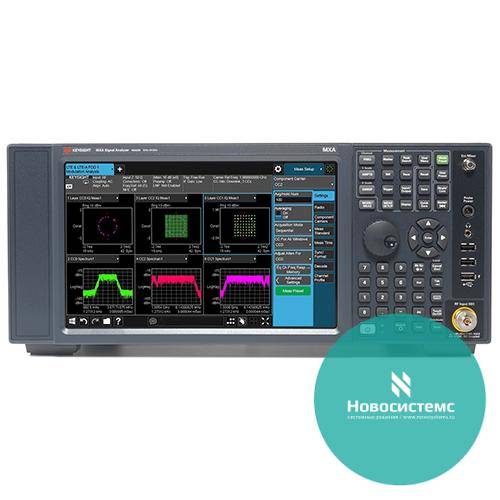

N9020B - Анализатор сигналов MXA, «мультитач» от 10 Гц до 50 ГГц
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание N9020B:
Анализатор спектра N9020В предназначен для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов, диапазон частот от 10 Гц до 50 ГГц.
Основные характеристики N9020B:
- Частотный диапазон: от 10 Гц до 50 ГГц.
- Максимальная полоса анализа / пропускания: 160 МГц
- Анализ сигналов с широкой полосой пропускания до 510 МГц.
- Средний уровень собственных шумов (1 ГГц): -172 дБм
- Высокая чувствительность для обнаружения слабых сигналов.
- Поддержка современных видов модуляции.
- Опциональный анализ спектра в реальном времени (RTSA) для выявления кратковременных сигналов.
- Разнообразные разъёмы для подключения различных устройств.
- Гибкая настройка под конкретные задачи с помощью дополнительных опций.
- Опциональные предусилители для усиления слабых сигналов.
- Быстрая адаптация к постоянно меняющимся требованиям тестирования устройств беспроводной связи
- Сокращение времени тестирования за счет аппаратного ускорения измерений мощности, высокой скорости обновления информации на экране, поиска пиков с помощью маркеров и функции быстрого свипирования
- Упрощение тестирования благодаря быстрым одноклавишным измерениям с использованием измерительных приложений серии X
- Захват трудноуловимых сигналов с помощью функции анализа спектра в режиме реального времени
|
Модификация |
Опция |
Функциональное назначение |
|
N9000B |
503 |
Частотный диапазон от 9 кГц до 3,6 ГГц |
|
N9010B, N9020B |
503 |
Частотный диапазон от 10 Гц до 3,6 ГГц |
|
N9000B |
507 |
Частотный диапазон от 9 кГц до 7,5 ГГц |
|
N9010B |
507 |
Частотный диапазон от 10 Гц до 7 ГГц |
|
N9020B |
508 |
Частотный диапазон от 10 Гц до 8,4 ГГц |
|
N9010B, N9020B |
513 |
Частотный диапазон от 10 Гц до 13,6 ГГц |
|
N9000B |
526 |
Частотный диапазон от 9 кГц до 26,5 ГГц |
|
N9010B, N9020B |
526 |
Частотный диапазон от 10 Гц до 26,5 ГГц |
|
N9010B, N9020B |
532 |
Частотный диапазон от 10 Гц до 32 ГГц |
|
N9010B, N9020B |
544 |
Частотный диапазон от 10 Гц до 44 ГГц |
|
N9020B |
550 |
Частотный диапазон от 10 Гц до 50 ГГц |
|
N9010B, N9020B, N9000B |
В25 |
Полоса анализа 25 МГц |
|
N9010B, N9020B |
В40 |
Полоса анализа 40 МГц |
|
N9020B |
B85 |
Полоса анализа 85 МГц |
|
N9020B |
B1A |
Полоса анализа 125 МГц |
|
N9020B |
B1X |
Полоса анализа 160 МГц |
|
N9020B |
BBA |
Аналоговые входы IQ модуляции |
|
N9000B |
С75 |
Соединитель на задней панели N-типа, 75 Ом, рабочий частотный диапазон от 1 МГц до 1,5 ГГц |
|
N9010B, N9020B, N9000B |
CR3 |
Соединитель на задней панели, выход второй ПЧ |
|
N9010B, N9020B |
СRP |
Соединитель на задней панели, программируемый выход ПЧ |
|
N9010B, N9020B, N9000B |
DP2 |
Цифровой процессор с памятью сбора данных 2 ГБайт |
|
N9000B, N9010B, N9020B |
EDP |
Набор расширенных функций отображения (спектрограмма, увеличение графика, зональный обзор) |
|
N9010B, N9020B |
EA3 |
Электронный аттенюатор до 3,6 ГГц |
|
N9010B, N9020B, N9000B |
EMC |
Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМС |
|
N9010B, N9020B |
EXM |
Опция для работы с внешними преобразователями частоты |
|
N9010B, N9020B, N9000B |
ESC |
Управление внешним генератором сигналом |
|
N9000B, N9010B |
FSA |
Точный ступенчатый аттенюатор |
|
N9010B, N9020B |
FP2 |
Ускорение измерений мощности в полосе 40 МГц |
|
N9020B |
FT1 |
Триггер по частотной маске, базовый режим |
|
N9020B |
FT2 |
Триггер по частотной маске, расширенный режим |
|
N9010B, N9020B |
МРВ |
Обход микроволнового преселектора |
|
N9010B, N9020B |
NF2 |
Компенсация собственных шумов прибора |
|
N9010B, N9020B, N9000B |
Р03 |
Предусилитель, 3,6 ГГц |
|
N9010B, N9000B |
Р07 |
Предусилитель, 7 ГГц |
|
N9020B |
Р08 |
Предусилитель, 8,4 ГГц |
|
N9000B, N9010B, N9020B |
Р13 |
Предусилитель, 13,6 ГГц |
|
N9000B, N9010B, N9020B |
Р26 |
Предусилитель, 26,5 ГГц |
|
N9010B, N9020B |
Р32 |
Предусилитель, 32 ГГц |
|
N9010B, N9020B |
Р44 |
Предусилитель, 44 ГГц |
|
N9020B |
Р50 |
Предусилитель, 50 ГГц |
|
N9010B, N9020B, N9000B |
PFR |
Прецизионный опорный генератор 10 МГц |
|
N9020B |
RBE |
Расширение максимальной полосы разрешающих фильтров ПЧ |
|
N9020B |
RT1 |
Анализатор спектра реального времени c базовыми возможностями |
