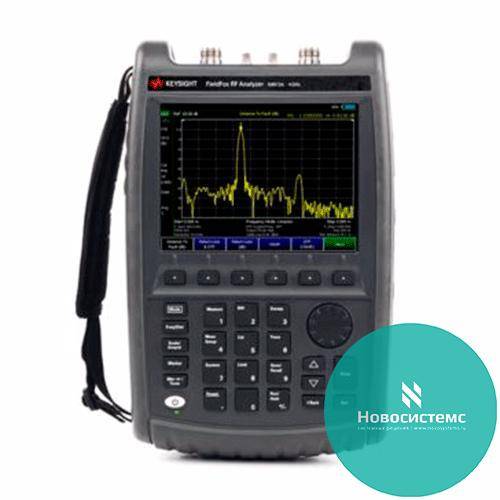

N9913A Портативный СВЧ-анализатор FieldFox, 4 ГГц

N9913A Портативный СВЧ-анализатор FieldFox, 4 ГГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Портативный комбинированный ВЧ анализатор FieldFox предназначен для работы в самых жестких условиях. Каждый режим работы имеет специализированный интерфейс, позволяющий существенно упростить использование прибора и сократить время выполнения полевых измерений.

Основное назначение комбинированного анализатора — тестирование кабелей и антенн. Он может быть сконфигурирован также как векторный анализатор цепей и анализатор спектра. Дополнительные опции включают измеритель мощности, независимый генератор сигналов, векторный вольтметр, анализатор помех, регулируемый источник постоянного тока и встроенный GPS приемник.

В комплект поставки всех анализаторов FieldFox входит адаптер для питания от сети, аккумуляторная батарея, сумка для переноски, кабель для подключения к локальной сети LAN, справочное руководство и руководство пользователя. Кроме того, компания Agilent Technologies предоставляет стандартную 3-летнюю гарантию на каждый ВЧ и СВЧ анализатор FieldFox.

N9913A. Приложения

  • Развертывание и обслуживание сетей сотовой связи — тестирование кабелей и антенн
  • Мониторинг радиочастотного спектра, анализ помех
  • Тестирование активных и пассивных устройств

N9913A. Точность

  • Возможность выполнения измерений с точностью, сопоставимой с точностью настольных приборов
  • Встроенная функция быстрой калибровки QuickCal позволяет проводить калибровку анализатора без использования калибровочного комплекта
  • Функция CalReady обеспечивает немедленную готовность прибора к проведению измерений расстояния до неоднородности и S-параметров на измерительном порте
  • Функция InstAlign обеспечивает высокую точность измерения абсолютных значений амплитуды во всем диапазоне частот без предварительного прогрева прибора

N9913A. Конструктивное исполнение

  • Пылезащищенная конструкция без вентиляторов и вентиляционных отверстий повышает надежность прибора при эксплуатации в неблагоприятных условиях
  • Герметичный корпус позволяет использовать прибор во влажной среде
  • Соответствие стандарту MIL-PRF-28800F Class 2
  • Соответствие требованиям процедуры I стандарта MIL-STD-810G, Method 511.5 по работе во взрывоопасных зонах

N9913A. Основные характеристики

Анализатор кабелей и антенн, векторный анализатор цепей

  • Диапазон частот: от 30 кГц до 4 ГГц
  • Динамический диапазон: 100 дБ
  • Анализатор кабелей и антенн: измерение расстояния до неоднородности, обратных потерь, потерь в кабеле
  • Векторный анализатор цепей: измерение параметров S11, S21, S22, S12 с определением амплитуды и фазы сигналов

Анализатор спектра

  • Диапазон частот: от 5 кГц до 4 ГГц
  • Погрешность измерения амплитуды: ±0,5 дБ во всем диапазоне частот, в диапазоне температур от –10°C до +55°C
  • Свободный от паразитных составляющих динамический диапазон (SFDR): более 105 дБ
  • Следящий генератор до 4 ГГц

Независимый источник сигнала, векторный вольтметр, измеритель мощности

  • Источник ВЧ сигнала: от 30 кГц до 4 ГГц, режимы НГ и отслеживания
  • Векторный вольтметр: от 30 кГц до 4 ГГц, сравнение фазы и электрической длины
  • Измерение мощности с помощью измерителей мощности с шиной USB: от 9 кГц до 24 ГГц (в зависимости от используемого измерителя)
  • Встроенный измеритель мощности: от 5 кГц до 4 ГГц

Основные характеристики анализатора FieldFox

  • Стандартная гарантия на 3 года
  • Время работы от аккумулятора: 3,5 часа
  • Масса прибора: 3,0 кг
  • Рабочий диапазон температур: от –10°C до +55°C

Технические характеристики:

Параметры Значения
Анализатор спектра
Диапазон частот От 100 кГц до 4 ГГц (Возможно использование на частотах от 5 кГц)
Генератор опорной частоты от –10 до +55 °C
Погрешность ± 0,00007 % (норм.) + поправка на старение
± 0,00004 % (тип.) + поправка на старение
Погрешность при синхронизации с сигналом опорной частоты системы GPS ± 0,000001 % (номинальное значение)
Скорость старения ± 0,0001% в год в течение 20 лет (норм.), но не более ± 0,00035%
Полоса обзора
Диапазон 0 Гц (нулевая полоса обзора),
от 10 Гц до верхней границы диапазона частот анализатора
Разрешение 1 Гц
Погрешность ± (2 x центрирование полосы пропускания + разрешение по горизонтали)
± (2 x центрирование полосы пропускания + + 2 x разрешение по горизонтали) для нормального детектора
Запуск (в нулевой полосе обзора)
Тип запуска Автоматический, видеосигнал, внешний сигнал
Условие запуска Положительный фронт, отрицательный фронт
Задержка запуска Диапазон: от 0 с до 10 с
Разрешение: 100 нс
Автоматический запуск Выполняется принудительный сбор данных в течение определенного
периода при отсутствии запускающего события
Диапазон автоматического запуска от 0 с (выкл.) до 10 с
Следящий генератор или независимый источник сигналов
Диапазон частот следящего генератора или независимого источника сигналов От 30 кГц до 4 ГГц
Максимальная выходная мощность Частота: Типовое значение
от 30 кГц до 300 кГц: –11 дБм
от 300 кГц до 2 МГц: –3 дБм
от 2 МГц до 625 МГц: –2 дБм
от 625 МГц до 3 ГГц: + 1 дБм
от 3 ГГц до 6,5 ГГц: –1 дБм
от 6,5 ГГц до 9 ГГц: –2 дБм
от 9 ГГц до 14 ГГц: –4 дБм
от 14 ГГц до 18 ГГц: –6 дБм
от 18 ГГц до 23 ГГц: –10 дБм
от 23 ГГц до 26,5 ГГц: –12 дБм
Погрешность уровня мощности ± 1,5 дБ при –15 дБм (тип.)
Сглаженный уровень мощности во всем диапазоне частот
Выход промежуточной частоты спектроанализатора
Центральная частота 33,75 МГц
Полоса пропускания по промежуточной частоте 5 МГц (по умолчанию), 25 МГц
Разъем SMB (вилка)
Настройка и прослушивание сигналов с амплитудной и частотной модуляцией
Типы демодуляции аудио сигналов Амплитудная модуляция, узкая частотная модуляция, широкая частотная модуляция
Ширина полосы аудио сигнала 16 кГц
Полоса пропускания приемника по промежуточной частоте Амплитудная модуляция 35 кГц
Узкая частотная модуляция 12 ГГц
Широкая частотная модуляция 150 кГц
Диапазон времени прослушивания от 0 с до 100 секунд
Общие сведения
Периодичность поверки (калибровки) 1 год
Масса 3,0 кг с аккумуляторной батареей
Размеры (В x Ш x Г) 292 x 188 x 72 мм
Условия окружающей среды
MIL-PRF-28800F (класс 2) Рабочая температура
Диапазон температур хранения
Относительная влажность при эксплуатации
Случайные вибрации
Удары во время работы
Падение со стола
Максимальная влажность 95%
Предельная высота эксплуатации 9144 м (при использовании аккумуляторной батареи)
Предельная высота хранения 15 240 м
Класс защиты корпуса IP 30, IEC/EN 60529
Диапазон температур Рабочая, питание от сети переменного тока (норм.) от –10 до +55 °C
Рабочая, питание от аккумуляторной батареи (норм.) от –10 до +50 °C
Рабочая, питание от аккумуляторной батареи (тип.) от –10 до +55 °C
Соответствие европейской директиве EMC 2004/108/EC IEC/EN 61326-1
CISPR, изд. 11, группа 1, класс B, ограничение группы 1
CISPR 11:203/EN 5501 1:2007
AS/NZS CISPR 11
ICES/NMB-001
Соответствие европейской директиве 2006/95/EC для низковольтного оборудования IEC/EN 61010-1 (второе издание)
Канада: CSA C22.2 N 61010-1-04
США: UL 61010-1 (второе издание)
Работа во взрывоопасных средах Данное устройство прошло типовые испытания на соответствие требованиям, предъявляемым к эксплуатации во взрывоопасных средах, согласно стандарту MIL-STD-810G (метод 511.5, процедура I).
Источник питания
Вход для подключения внешнего источника постоянного тока 15–19 В, не более 40 Вт во время зарядки батареи
Внешний адаптер питания переменным током Уровень эффективности IV, 115 В
Вход 100–250 В, 50–60 Гц, 1,25–0,56 А
Выход 15 В (пост.), 4 А
Потребляемая мощность 14 Вт (тип.)
Аккумуляторная батарея
Литий-ионная 10,8 В; 4,6 А·ч
Время работы 3,5 часов (тип.)
Время зарядки 1,5 часа (полностью разряженная батарея, до уровня 80%)
4 часа (полностью разряженная батарея, до уровня 100%)
Диапазон температур хранения От –20 до 50 °C, относительная влажность < 85 %
Контейнеры с аккумуляторами должны храниться в среде с низкой влажностью. Длительное воздействие температуры выше +45 °C может ухудшить характеристики аккумуляторной батареи и сократить срок ее службы.
Дисплей 6,5-дюймовый цветной полупрозрачный дисплей VGA со светодиодной подсветкой
Программирование Стандартные команды SCPI, передаваемые с использованием встроенного интерфейса LAN
Языки интерфейса Английский, испанский, немецкий, итальянский, французский, русский, японский, китайский и турецкий
Хранение данных
Внутренняя память Минимум: 16 Mбайт
Минимальное количество состояний и трасс: 1000
Внешняя память Поддержка USB 2.0 совместимых накопительных устройств и карт памяти SD/SDHC
Типы данных Трасса, трасса + состояние, изображение (формат PNG), данные (формат CSV), файл характеристик с расширением S2P
Скрытие информации о частотах Для защиты конфиденциальных данных можно скрыть всю информацию о частотах.
Удаление пользовательских данных Из анализатора FieldFox можно удалить все пользовательские данные.
