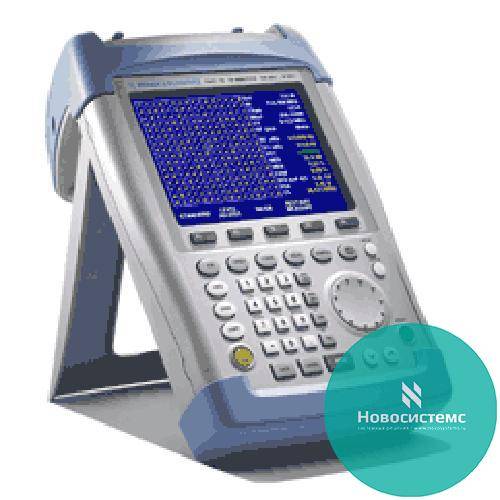

FSH3-TV Анализатор ТВ сигналов R&S®

FSH3-TV Анализатор ТВ сигналов R&S®
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Функции измерения сигналов аналоговых и цифровых ТВ-сигналов

  • Полнофункциональный анализатор спектра
  • Комбинированный ASI/видеовыход
  • Компактный, прочный корпус
  • До четырех часов работы от встроенного аккумулятора
  • Обширный набор принадлежностей для измерений разного характера
  • Дополнительный преселектор с 75-омным ВЧ входом

Технические характеристики

Параметры устройств

Значения

Анализатор спектра

Диапазон частот

от 100 кГц до 3 ГГц

Разрешающая способность по частоте

от 100 кГц до 1 МГц

Видеополосы

от 10 Гц до 1 МГц

Отображаемый средний уровень шумов (DANL)

ном. –135 дБм (100 Гц)

Точка пересечения по интермодуляционным составляющим (TOI)

ном. 13 дБм

Фазовый шум SSB

<–100 дБ ниже несущей (1 Гц) при отстройке 100 кГц

Время свипирования при полосе обзора = 0 Гц

от 100 мкс до 100 с

Детекторы

с выборкой, макс/мин пиковый, автопиковый

Погрешность измерения уровня

<1,5 дБ, ном. 0,5 дБ

Стандартный уровень

от –80 дБм до +20 дБм

Приемник цифрового ТВ (дополнение R&S®FSHTV-K21 для QAM, R&S®FSHTV-K22 для 8VSB)

Методы модуляции

4QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 8VSB

Полоса в зависимости от стандарта

6 МГц, 7 МГц и 8 МГц

Скорость потока символов QAM / ATSC

2-6,999 МГц /10,762238 МГц

Собственный коэффициент ошибок модуляции

(при включенном эквалайзере)

>35 дБ

Приемник аналогового ТВ

Стандарты

B, G, H, D, K, I, L, M, N,

Стандарты звука

IRT-A2, NICAM, BTSC, EIA-J

Видеополосы

зависят от стандарта

Собственный шум (С/Ш) видеосигнала, взвешенный в соответствии со стандартом CCIR, п. 567

>50 дБ

Общая информация

Габариты

170×120×270 мм

Вес

2,8 кг
