Sefram 7803B/7803BT анализатор цифрового и аналогового ТВ

Sefram 7803B/7803BT  анализатор цифрового и аналогового ТВ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

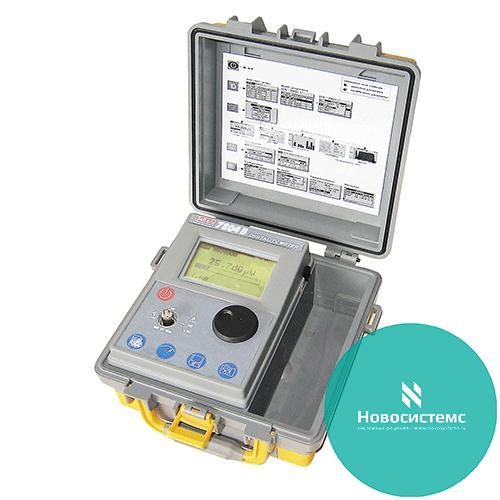

Sefram 7803B/7803BT С помощью всего 4 кнопок на передней панели обеспечивается прямой доступ ко всем измерениям. Кроме того, на верхней крышке имеется памятка с информацией обо всех функциях и меню. Новый прочный и жёсткий корпус разработан специально для длительного использования в полевых условиях, он защищает чувствительные к повреждениям детали прибора.

Измерения по стандарту DVB-Tи измерения аналогового сигнала

Прибор 7803B/BT обеспечивает все измерения по стандарту DVB-T (модуляция COFDM). Обеспечивает измерение: коэффициент битовых ошибок (BER), интенсивность ошибок модуляции (MER), и утерянные пакеты данных. Для аналоговых телевизионных сигналов в приборе 7803B/BTпредусмотрено измерение: уровня, отношения сигнал/шум несущей частоты (C/N), V/A1, V/A2.

Прибор 7803BT: питание внешних потребителей

Если необходимо обеспечивать электропитанием внешние усилительные устройства, выбирайте модель 7803BT, которая обеспечивает 24В / 250мА (максимум) для питания внешних устройств.

Наличие всех функций, необходимых для анализа сигналов

Прибор 7803B/BT включает в себя анализатор спектра и отображает квадратурную диаграмму модуляции COFDM. Пользователь может отслеживать 12 каналов в графическом виде, это удобная функция для балансировки сигнала на выходах усилителей.

Интерфейс USB
В приборе 7803B/BT имеется интерфейс USB для обновления и прошивки встроенных программ из внешних бесплатных источников. Для измерения телевизионных сигналов можно использовать TR7836 (поставляемая дополнительно программа для ПК) для создания отчётов или пользовательских частотных карт.

Технические характеристики
7803B - 7803BT
Частота

Диапазон
45-865 МГц
Разрешение
100 кГц (измерение), 25 кГц (отображение)

Измерения уровня



Динамический диапазон

20-120 дБмкВ

Единицы измерений

дБмкВ, дБмВ, дБм, В

Погрешность

±2 дБ +/- 0,05 дБ/°C (±3 дБ до 100 МГц)

Разрешение
0,1 дБ

Измерительный фильтр

100 кГц
Модуляция

аналоговая, DVB-T (COFDM)

Другие измерения

C/N, V/A1, V/A2

Измерения ошибок

DVB-T

Коэффициент битовых ошибок (BER)

CBER (до коррекции) VBER (после коррекции), UNC (утерянные пакеты)

Интенсивность ошибок модуляции (MER)
0-35 дБ

Скорость кодирования (Витерби)

1/2, 2/3, 3/4, 5/6, 7/8 (авто)

Защитный интервал

1/32, 1/16, 1/8, 1/4 (авто)

Стандарты
EN 300-744

Анализ спектра



Частота развёртки

300 мс типовое значение
Фильтр
100 кГц
Аттенюатор

Автоматический  (от 0 до 60 дБ с шагом 5 дБ)

Динамический диапазон (отображение)

60 дБ (10 дБ/деление), 30 дБ (5дБ/деление)
Диапазон
От 10 МГц до полного диапазона с шагом 1, 2, 5

Карта измерений


Ёмкость
12 программ
Отображение
Графический (гистограммы)

Квадратурная диаграмма


Отображение
Увеличение масштаба квадратурной диаграммы X1, X2, X3
Память

Программы
100 программ
Ёмкость

1000 файлов максимум

Вход / Выход

Интерфейс
mini USB

Вход источника питания

От 8 В до 15 В постоянного тока, 1 А

Внешнее напряжение (модель 7803BT)


Напряжение
24 В, 250 мА максимум

ВЧ вход


Разъём
BNC (female), 75 Ом

Максимальное входное напряжение

80 В постоянного тока, 80 В среднеквадратичное значение / 50 Гц

Общие характеристики


Дисплей
ЖК-дисплей с подсветкой, 128 x 64 точек

Источник питания

8 – 15 В, 1А максимум
Батареи

8 NiMH аккумуляторов, 1,2 В, 1700 мА·ч, размер AA, или 1800 мА·ч NiMH аккумуляторная батарея

Автономная работа

3 часа (типовое значение)

Время зарядки

Медленная зарядка, 16 часов

Рабочий диапазон температур

От 0°C до 40°C

Температура хранения

От -10°C до 60°C (без батарей)

Электромагнитная совместимость и безопасность

Стандарты EN-61010-1, EN61326-A1 и A2, EN55022 (B)

Размеры
200 x 190 x 100 мм
Вес
1,6 кг (с батареями)

Комплект поставки:

  • сетевой адаптер зарядки,
  • руководство по эксплуатации,
  • переходник F/BNC,
  • ремень для переноски

Дополнительные принадлежности

  • Программа TR7836: P/N 978369000
  • Кабель USB: тип A до мини B: P/N 978551100
  • Переходник для автомобильного прикуривателя: P/N 978361000
