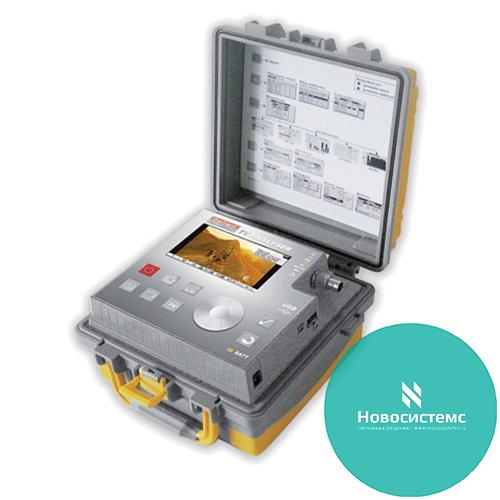

Sefram 7807 анализатор цифрового и аналогового ТВ

Sefram 7807 анализатор цифрового и аналогового ТВ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Прибор Sefram 7807 обеспечивает все измерения по стандартам DVB-С/MCNS (модуляция J.83A и J.83В). Позволяет измерять коэффициент битовых ошибок (BER), интенсивность ошибок модуляции (MER), и утерянные пакеты данных.

Цветной ЖК-дисплей с возможностью отображения программ MPEG-2 и MPEG-4

Модель 7807 имеет яркий ЖК-дисплей (LCD-TFT) для вывода результатов измерений и для отображения незакодированных (*) ТВ программ (MPEG-2 и MPEG-4).

Наличие всех функций, необходимых для анализа сигналов

Прибор 7807 включает в себя анализатор спектра, отображает квадратурную диаграмму для модуляции QAM.

Интерфейс USB

В приборе 7807 имеется два порта USB- интерфейса, которые используются для бесплатного обновления и прошивки встроенных. Они могут также использоваться для передачи данных на персональный компьютер в целях подготовки отчетов измерений.


Технические характеристики
SEFRAM 7807
Частота

Диапазон
45-865 МГц
Разрешение
50 кГц

Измерения уровня



Динамический диапазон

20-120 дБмкВ

Единицы измерений

дБмкВ, дБмВ, дБм, В

Погрешность
±2 дБ +/- 0,05 дБ/°C
Разрешение
0,1 дБ

Измерительный фильтр

300 кГц
Стандарты

B, G, D, K, I, L, M, N, FM, DVB-T/H

Цифровые измерения

DVB-С и MCNS

Коэффициент битовых ошибок (BER)

CBER (до коррекции), UNC/PER (утерянные пакеты)

Интенсивность ошибок модуляции (MER)
20-40 дБ

Символьная скорость

DVB-C: 1 - 7.224 млн.выборок /сек; MCNS: 1 - 5.563 млн.выборок /сек

Стандарты
UIT-J.83 A  и B

Анализ спектра



Частота развёртки

150 мс типовое значение, 400 точек
Фильтр
1 МГц
Аттенюатор

Автоматический  (от 0 до 60 дБ с шагом 10 дБ)

Динамический диапазон (отображение)

60 дБ (10 дБ/деление)
Диапазон
0, 5, 10, 20, 50, 100, 200, 500 МГц и полный диапазон

Карта измерений


Ёмкость
Прокручивание 50 программ (макс.)
Отображение
Текстовый

Квадратурная диаграмма


Отображение

Графическое отображение, 16-32-64-128-256 в DVB-C и 64-256 в MCNS

Память

Программы
Частотные карты, измерения, спектр, квадратурные диаграммы
Ёмкость

1000 файлов максимум

Вход / Выход

Интерфейс
USB A и USB mini B

Вход источника питания

15 В постоянного тока, 1 А, разъем 5.5 мм

Внешнее напряжение


Напряжение
5/13/18/24, 500 мА максимум (300 мА макс для напряжения 24 В)

ВЧ вход


Разъём

75 Ом (разъем BNC или F типа с переходником),

Максимальное входное напряжение

80 В постоянного тока, 80 В среднеквадратичное значение / 50 Гц

Аудио и видео декодирование


Аудио
Цифровой ТВ звук: AAC, HE-AAC, Dolby Digital, Dolby Digital Plus
Видео
Цифровые ТВ программы: MPEG2, MPEG4 576i, 720p, 1080i (незакодированные)

Общие характеристики


Дисплей
Цветной ЖК-дисплей (TFT), 4.3” (16:9), с подсветкой

Источник питания

Сетевой адаптер ~100 – 240 В, 15В пост.тока, 1А максимум

Батареи (несъемные)

ионно-литиевая батарея, 10.8 В / 2.25 А·ч, (200 циклов зарядки/разрядки)

Автономная работа

2 часа 15 минут с изображением HD TV и удаленным питанием

Время зарядки

Полная зарядка 2ч.15мин. (с выключенным прибором)

Рабочая температура

От -5°C до 45°C

Температура хранения

От -10°C до 60°C

Электромагнитная совместимость и безопасность

Стандарты EN-61010-1, EN61326-A1 и A2, EN55022 (B)

Размеры
200 x 190 x 100 мм
Вес
1,5 кг

Комплект поставки:

  • сетевой адаптер зарядки,
  • руководство по эксплуатации (CD-ROM),
  • переходник F/BNC и F/F,
  • ремень для переноски

Дополнительные принадлежности

  • Кабель USB: тип A до мини B: P/N 978551100
  • Переходник для автомобильного прикуривателя: P/N 978361000
  • Переходник F/F: P/N 213200015
