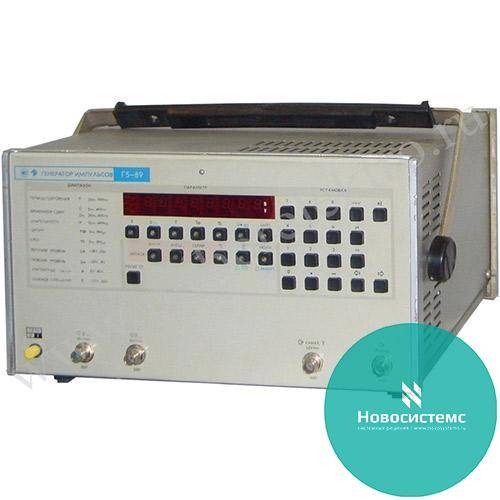

Г5-89 генератор импульсов
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Назначение Г5-89 заключается в генерировании основных импульсов прямоугольной формы нормальной и инвертированной, положительной и отрицательной полярностей в режимах одинарных и парных импульсов. Предусмотрен режим формирования серий импульсов.
Используется для исследования, проверки, настройки и обслуживания устройств вычислительной и измерительной техники, техники связи.
Заменяет генераторы импульсов Г5-67, Г5-72, обеспечивая по сравнению с ними более широкие функциональные возможности, повышенную точность установки параметров, самоконтроль и самодиагностику неисправностей, автоматизацию процесса измерений.
Встроенная микроЭВМ обеспечивает управление параметрами с помощью клавиатуры в ручном и через КОП в дистанционном режимах. Установленные значения параметров отображаются на цифровом табло.
Технические характеристики:
|
Период повторения
|
20 нс - 999 мс (одинарные импульсы); 50 нс - 999 мс (парные импульсы)
|
 |
|
|
Длительность импульсов
|
10 нс - 499 мс
|
|
|
|
|
Длительность фронта и среза
|
5 нс - 999 мкс
|
|
|
|
|
Временной сдвиг
|
|
|
|
|
|
основного импульса относительно синхроимпульса
|
5 нс - 499 мс
|
|
|
|
|
второго импульса пары относительно первого
|
20 нс - 499 мс
|
|
|
|
|
Базовое смещение
|
±20 В
|
|
|
|
|
Выброс на вершине и в паузе между импульсами (в основном диапазоне)
|
не более 5 %
|
|
|
|
|
Неравномерность вершины и исходного уровня в паузе (в основном диапазоне)
|
не более 3 %
|
|
|
|
|
Питание
|
220±22 В, 50±0,5 Гц или 220±11 В, 400+28-12 Гц
|
|
|
|
|
Потребляемая мощность
|
200 В*А
|
|
|
|
|
Масса
|
12 кг
|
|
|
|
|
Габариты
|
327х177х340 мм
|
