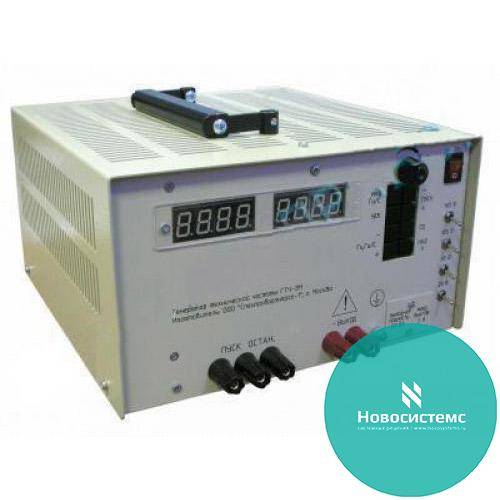

ГТЧ-3М (80ВА) генератор технической частоты (ГТЧ-1,ГТЧ-2,ГТЧ-3)

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Назначение генератора ГТЧ-3М:

Генератор технической частоты ГТЧ-3М предназначен для наладки и технического обслуживания устройств релейной защиты и противоаварийной автоматики, включая аппаратуру автоматической частотной разгрузки (АЧР) на электроподстанциях.

Прибор ГТЧ-3М отличают следующие особенности:

точность и стабильность параметров частоты, скорости и времени;
автоматическое линейное изменение частоты с заданной скоростью, которое управляется как вручную, так и дистанционно (управление пуском и остановом изменения частоты осуществляется извне "сухими" контактами);
высокая выходная мощность, которая обеспечивается как на активной, так и на реактивной нагрузке;
малое падение выходного напряжения под максимальной нагрузкой и при максимальном токе;
малый коэффициент нелинейных искажений синуса на выходе;
отсутствие постоянной составляющей напряжения на выходе благодаря применению выходного трансформатора;
выходные клеммы изолированы благодаря применению выходного трансформатора;
прибор может генерировать синусоиду с 3-й, 5-й или 9-й гармониками с амплитудой 10%, 20% или 30% от первой гармоники;
при проверке устройств АЧР не требуется использовать дополнительные приборы (частотомер, вольтметр, секундомер). Напряжение на выходе прибора, частота, скорость изменения частоты, время до срабатывания устройства АЧР измеряются встроенными вольтметром, частотомером и секундомером.
Выходное напряжение можно менять плавно по всему диапазону регулирования.

Технические характеристики ГТЧ-3М:

Наименование	Модификация прибора
	ГТЧ-3М 60 ВА	ГТЧ-3М 80 ВА
Максимальная выходная мощность	не менее 60 ВА	не менее 80 ВА
Изменение выходного напряжения при изменении нагрузки от Х.Х. до максимальной нагрузки и при токе не более 2 А	Не более 15 В
Диапазон плавного изменения выходного напряжения	от 10 до 170 В
Допускаемая основная относительная погрешность вольтметра	Не более 2 %
Выходной ток	до 2 А
Диапазон установки частоты выходного напряжения	От 25 до 60 Гц
Дискретность установки частоты выходного напряжения	0,01 Гц
Пределы допускаемой абсолютной погрешности установки частоты	± 0,001 Гц
Стабильность частоты (после установления рабочего режима) за 1 час работы на Х.Х.	± 0,0005 Гц
Коэффициент нелинейных искажений	Не более 2%
Диапазон установки скорости изменения частоты	от 0,1 до 9,9 Гц/с
Дискретность установки скорости изменения частоты	0,1 Гц/c
Пределы допускаемой абсолютной погрешности установки скорости изменения частоты	± 0,05 Гц/с
Диапазон измерения секундомера	От 0 до 99,9 с
Допускаемая суммарная погрешность секундомера при скорости изменения частоты 1,0 – 9,9 Гц/с (систематическая составляющая плюс относительная погрешности) 0 – 9,99 с 10,0 – 99,9 с при скорости изменения частоты 0,1 – 0,9 Гц/с (систематическая составляющая плюс пределы абсолютной погрешности) 0 – 9,99 с 10,0 – 99,9 с	(0,01 с) ± 3% (0,1 с) ± 3% (0,1 с) ± 0,1 с (1 с) ± 0,1 с
Габаритные размеры	270х260х150 мм
Масса	7,8 кг

Частота выходного напряжения автоматически меняется с заданной скоростью в любую сторону от любого значения частоты в пределах от 25 до 60 Гц. После останова автоматического изменения частоты Генератор ГТЧ-3М отобразит время изменения частоты.

Генератор ГТЧ-3М дополнительно воспроизводит напряжение основной частоты с содержанием гармоник:

3-я гармоника 10%, 20% и 30% амплитуды первой гармоники;
5-я гармоника 10%, 20% амплитуды первой гармоники;
9-я гармоника 10%, 20 % амплитуды первой гармоники.

Пределы допускаемой оносительной погрешности амплитуды гармоник от амплитуды первой гармоники:

	3-я гармоника			5-я гармоника		9-я гармоника
	10%	20%	30%	10%	20%	10%	20%
Пределы допускаемой относительной погрешности	±2 %	±4 %	±6 %	±2 %	±4 %	±3 %	±6 %

Надежность прибора ГТЧ-3М:

Средняя наработка на отказ Генератора 5000 часов;
Средний срок службы 7 лет;
Среднее время восстановления 72 часа.

Нормальные условия применения ГТЧ-3М:
Температура окружающего воздуха 20 ±5 °С;
Относительная влажность окружающего воздуха 30 – 80%;
Атмосферное давление 84 – 106 кПа (630 – 795 мм рт.ст.);
Частота питающей сети 50 ±0,5 Гц;
Напряжение питающей цепи 220 ±4,4 В;
Форма кривой переменного напряжения питающей сети синусоидальная с коэффициентом несинусоидальности кривой напряжения не более 5%.

Рабочие условия применения ГТЧ-3М:
Температура окружающего воздуха +5 - +40 °C;
Относительная влажность окружающего воздуха 90% при +25 °С;
Атмосферное давление 84 – 106,7 кПа (630 – 800 мм рт.ст.).
