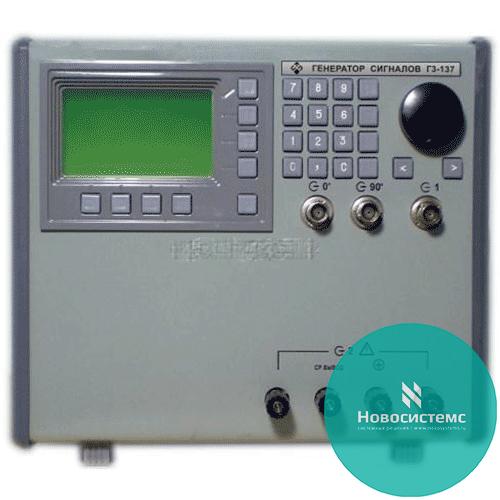

Г3-137 Генератор сигналов НЧ

Г3-137 Генератор сигналов НЧ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

Г3-137 - Предназначен для проведения регламентных и ремонтных работ на образцах радиоэлектронной техники, комплектации вооружения, военной и специальной техники, для оснащения частей и подразделений технического обслуживания ВВТ, арсеналов, баз, ремонтных предприятий, метрологических частей и подразделений Минобороны России, предприятий оборонной промышленности и других отраслей экономики.

Г3-137 НЧ Соответствует требованиям государственных заказчиков и оборонной промышленности. Разрешен для комплектации вооружения военной и специальной техники и поставки Министерству обороны РФ, поставляется под контролем военного представительства.Генератор предназначен для формирования напряжения синусоидальной формы в диапазоне частот от 0,001 Гц до 500 кГц.Работает от внешнего источника опорного напряжения с частотой 5; 10; 20 МГц.

Основные технические характеристики:

Параметры Значение
Диапазон частот с дискретностью перестройки 0,001 Гц 0,01 Гц – 500 кГц при Rвых=50 Ом,
20 Гц – 300 кГц на трансформаторном выходе
Абсолютная погрешность установки частоты, Гц ±(5·10-6 Fн + 1·10-6)
Нестабильность частоты за 15 мин работы, Гц ± 3·10-6 Fн
Наибольший уровень выходной мощности
(напряжения) на выходе 1
Дискретность установки выходного
напряжения на выходе 1, мВ
Погрешность установки уровня выходного
напряжения на выходе 1, В
Нестабильность уровня выходного
напряжения на выходе 1 за любые 3 часа работы, %
Неравномерность уровня выходного
напряжения на выходе 1:
        - в диапазоне частот 0,01 – 10 Гц, %
        - в диапазоне частот свыше 10 Гц – 500 кГц, %
≥ 10 Вт (22,4 В)


3

≤±(0,025 Uн + 0,002)


1


± 7,5
± 0,6
Наибольший уровень мощности (напряжения)
на выходе 2 на нагрузках 5;50;600;5000 Ом
Дискретность установки выходного
напряжения на выходе 2, мВ
Погрешность установки выходного
напряжения на выходе 2, %
Асимметрия выходного
напряжения на выходе 2, %
7,5 Вт (6,2; 19,5; 68; 195 В соотв.)

1, 3, 10, 30 соответственно при
нагрузках 5, 50, 600 и 5000 Ом

±(10 – 15)

±5
Коэффициент гармоник выходного напряжения
на выходе 1 при нагрузке (50±0,5)Ом,%
Коэффициент гармоник на выходе
2 при нагрузках 5; 50; 600; 5000 Ом, %

≤ 0,005 - 0,5

≤ 1
Формирование сигнала прямоугольной формы на выходе:
        - с размахом, В
        - скважностью
        - длительность фронта и среза, мкс
На выходе «TTL»:
        - с уровнями
        - скважностью
        - длительностью уровня и среза, мкс
На выходах «0°» и «90°» синусоидальные сигналы:
        - с фазовым сдвигом
        - максимальным действующим значением, В


≥ 10
2±0,5
≤ 0,25

ТТЛ
2±0,5
≤ 0,25

90°
≥ 2,5
