Г4-115 генератор сигналов ВЧ
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:

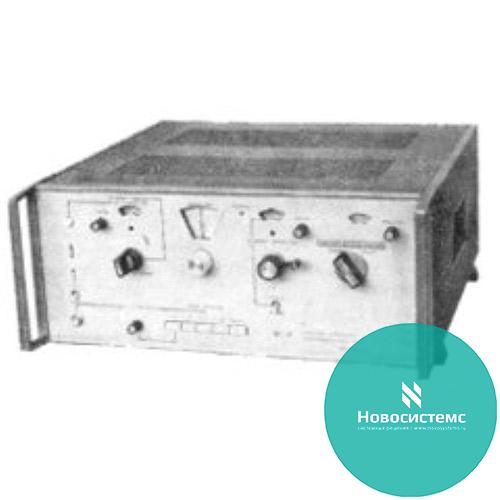

Генератор Г4-115 используется в качестве источников СВЧ колебаний при настройке, регулировке и испытаниях радиотехнических устройств сантиметрового диапазона волн.
Благодаря генераторным камерам специальной конструкции и волноводным переключателям весь диапазон частот волновода соответствующего сечения перекрывается прибором без сменных блоков, что значительно повышает удобство эксплуатации генераторов. В приборах имеется световая индикация, облегчающая поиск и установку частоты. Предусмотрена возможность свипирования частоты синусоидальным или пилобразным сигналом.
Приборы Г4-115 выполнены преимущественно на полупроводниковых приборах с частичным применением ЭВП и микросхем. В качестве источника СВЧ колебаний используются отражательные клистроны.
Основные данные Г4-115
- Диапазон частот, ГГц: 16,65 - 25,80 (Г4-114) и 25,80 - 37,50 (Г4-115)
- Погрешность установки частоты 0,1%
- Нестабильность частоты за 15 мин работы 1*10-4f
- Паразитная девиация частоты в режиме НГ 2*10-5 f
- Выходная мощность > 5*10-3 Вт
- Ослабление выходной мощности 0-30 дБ
- Пределы регулировки выходной мощности 0-30 дБ
- Параметры выходных импульсов:
в режиме внутренней модуляции меандром частота повторения 1 кГц±20%
в режиме внешней модуляции меандром частота повторения 0,5-10 кГц;
в режиме внешней модуляции прямоугольными импульсами отрицательной полярности:
- частота повторения 0,5-10 кГц
- длительность импульса 0,2-10 мкc
- длительность фронта и среза: < 0,1 и < 0,2 мкc
- Частота свипирования 0,5-10 кГц
- Амплитуда (размах) сигнала свипирования 80 В
Габаритные размеры 490X215X475 мм
Масса 30,5 кг
