Современные радиоизмерительные приборы отличаются высочайшей точностью и позволяют эффективно и, главное, оперативно решать различные исследовательские и диагностические задачи. Генератор сигналов ВЧ Г4-80 — яркий пример. Оборудование имеет оптимальные габариты для удобной эксплуатации, надежную конструкцию и без проблем для функциональности переносит интенсивные нагрузки. На него предоставляется гарантия, что наряду с привлекательной стоимостью является весомой причиной купить продукцию в нашей компании.
Описание:
Назначение и область применения Г4-80

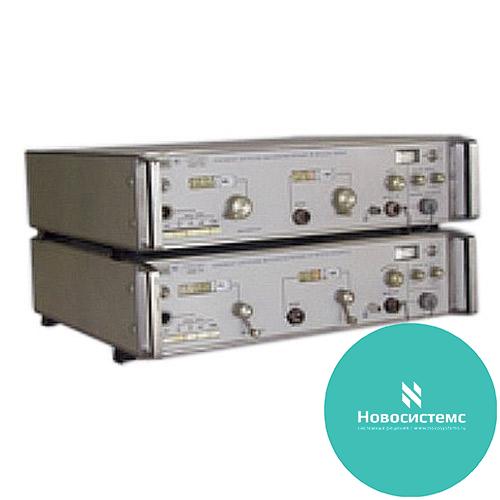

Прибор Г4-80 -— это высокочастотный генератор сигналов. Он предназначен для регулировки и проверки радиоэлектронной аппаратуры.
Генератор Г4-80 выполняет функцию СВЧ-сигнала. Он калиброван по частоте, уровню выходной мощности и по параметрам импульсной модуляции. Его можно применять для проверки чувствительности приемных устройств. Также с помощью него выполняют измерение параметров четырехполюсников, динамического диапазона селективности приемных и анализирующих устройств. Прибор способен выполнять проверку полос пропускания трактов и приборов, отработку аттенюаторов, фильтров и других элементов тракта.
ОПИСАНИЕ Г4-80
Генератор Г4-80 состоит из четырёх основных блоков. Это генератор СВЧ (блок ВЧ), модулятор, индикатор мощности и блок питания.
Прибор Г4-80 выполнен на отражательном клистроне типа К-351. Коаксиальный резонатор генератора имеет электрическую дыру 3/4 ?. Перестройка резонатора осуществляется бесконтактным Z-образнымплунжером. У генератора индуктивная схема мощности.
Модулятор имеет в своём составе шасси с укрепленными на нем переключателями рода работ и платой модулятора. Принцип модуляции основан на изменении мощности генерируемых колебаний при изменении напряжения на отражателе клистрона. Это напряжение складывается из двух других, поступающих с потенциометра сопровождения и нагрузочного резистора оконечного каскада модулятора.
У прибора Г4-80 есть встроенный индикатор мощности, который представляет собой термоэлектрический ваттметр. Он, в свою очередь, состоит из приемного термоэлектрического преобразователяМ5-78В и усилителя постоянного тока (УПТ). С выхода УПТ сигнал поступает на стрелочный индикатор со шкалой, которая прокалибрована в децибелах.
Нормативно-правовое обеспечение
Генератор Г4-80 сертифицирован и внесен в Государственный реестр средств измерений РФ.
Технические характеристики Г4-80
|
Показатели |
Величины |
|
Диапазон частот |
2,56-4,0 ГГц |
|
Запас по краям диапазона от номинального значения граничных частот |
не менее 1% |
|
Основная погрешность установки частоты по шкале прибора |
не более ±0,5% |
|
Нестабильность частоты при неизменных внешних условиях и неизмененном напряжении питания за любой выбранный произвольно 15 - минутный интервал времени в режиме немодулированных колебаний (НГ) после времени установления рабочего режима 1 час. |
не более ±1·10-4 |
|
Дополнительное время прогрева для получения указанной нестабильности после перестройки частоты |
не более 5 минут |
|
Изменение частоты выходного сигнала, вызываемое ослаблением аттенюатора на 10 дБ относительно опорного уровня мощности |
не более ± 1·10-5 |
|
Основная погрешность установки частоты по шкале прибора в режиме амплитудно-импульсной модуляции (внешняя модуляция импульсами "меандр" частотой 1000 Гц) |
не более ±0,6% |
|
Прибор обеспечивает уровень мощности на конце кабеля (с переходом), подключенного к разъему ВЫХОД, регулируемый в пределах |
от 10-4 до 10-15 Вт |
|
На конце кабеля (с переходом), подключенного к дополнительному разъему ВЫХОД mW1, прибор обеспечивает мощность |
не менее 3·10-3 Вт |
|
Пределы регулирования мощности |
не менее 50 дБ |
|
Основная погрешность установки опорного уровня мощности 10-4 Вт на конце кабеля (с переходом), подключенного к разъему ВЫХОД (при КCTU нагрузки не более 1,2) |
не более ±0,8 дБ |
|
Основная погрешность установки ослабления аттенюатора (90 дБ) |
не более ±1,0 дБ |
|
Погрешность установки ослабления аттенюатора (при ослаблениях свыше 90 дБ) с учетом дополнительных погрешностей за счет больших ослаблений и остаточной выходной мощности (А - установленное ослабление аттенюатора с учетом поправки, взятой со своим знаком |
|
|
Нестабильность опорного уровня выходной мощности при неизменных внешних условиях и неизменном напряжении питания за любой произвольно выбранный 15-минутный интервал времени, после времени установления рабочего режима 1 час. |
не превышает |
|
Дополнительное время установления рабочего режима после перестройки на другую частоту |
не превышает |
|
Волновое сопротивление выходов мощности |
50 Ом |
|
Сечение коаксиального тракта разъемов ВЫХОД, ВЫХОД mW1, разъемов соединительных кабелей |
10/4,34 мм |
|
С коаксиальными переходами выходное сечение тракта (соединитель типа III по ГОСТ 13317-89) |
7,0/3,04 мм |
|
Коэффициент стоячей волны по напряжению (КCTU) некалиброванного выхода (на конце кабеля с переходом) |
не превышает |
|
Содержание второй и третьей гармоники по отношению к уровню сигнала несущей частоты не превышает |
минус 30 дБ |
|
В режиме внутренней и внешней импульсной модуляции прибор обеспечивает высокочастотные импульсы типа "меандр" с частотой повторения |
(1000 ± 100) Гц |
|
Амплитуда напряжения при внешней модуляции |
от 10 до 15 В |
|
В режиме внешней импульсной модуляции прибор обеспечивает выходные высокочастотные импульсы с параметрами: |
|
|
диапазон частот следования импульсов |
от 10 Гц до 20 кГц |
|
частота следования импульсов устанавливается источником внешних модулирующих импульсов и ограничивается скважностью |
не менее 2 |
|
диапазон длительностей импульсов |
от 0,5 до 200 мкс |
|
длительность импульсов (τи) с учетом поправки не отличается от длительности модулирующих импульсов (τм) |
более чем на |
|
длительность фронта (τф) не превышает величины |
0,5·τи |
|
длительность среза (τсп) не превышает величины |
τи |
|
неравномерность вершины импульса |
не превышает ±15% |
|
выброс на вершине импульса |
не превышает 30% |
|
нестабильность длительности импульса (дрожание фронта и среза) |
не превышает 0,2 мкс |
|
Требования к модулирующим импульсам: |
|
|
диапазон длительностей модулирующего импульса для обеспечения диапазона длительностей высокочастотных импульсов |
от 0,1 до 200 мкс |
|
длительность фронта и среза |
не более 0,2 мкс |
|
неравномерность вершины |
не более 5% |
|
амплитуда импульсов положительной и отрицательной полярности |
от 7 до 40 В |
|
Погрешность установки опорного пикового значения выходной мощности в режиме амплитудно-импульсной модуляции, при длительности высокочастотного импульса более 1 мкс |
не более ±2,2 дБ |
|
Прибор обеспечивает электронную перестройку генерируемой частоты и внешнюю частотную модуляцию (без гарантии параметров): |
|
|
полоса электронной перестройки на уровне половинной мощности |
не менее 2,5 МГц |
|
диапазон модулирующих частот |
от 50 Гц до 20 кГц |
|
амплитуда модулирующих напряжений |
не превышает 30 В |
|
Мощность, потребляемая прибором от сети при номинальном напряжении |
не превышает 120 ВА |
|
Масса прибора |
не более 20 кг |
|
Габаритные размеры прибора |
495х480х135 мм |
|
Средняя наработка на отказ |
не менее 10000 часов |
