Описание:

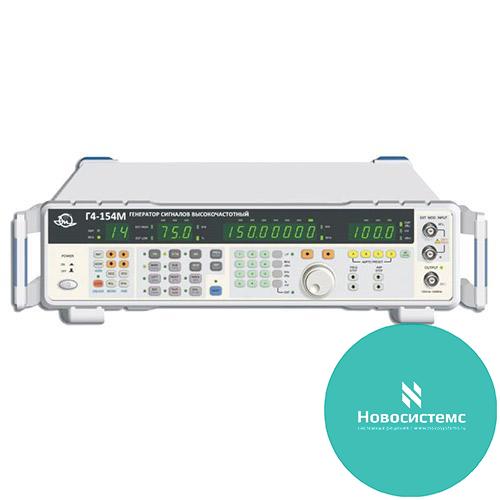

Генератор сигналов высокочастотный Г4-154М с повышенным уровнем выходной мощности предназначен для настройки, регулировки и испытаний различных радиотехнических устройств радиовещательного диапазона.
Особенности генератора Г4-154М:
- Частотный диапазон 100 кГц...150 МГц;
- Выходной уровень -133 дБм...+13 дБм, на нагрузку 50 Ом;
- Погрешность установки ±5x10-6;
- Процессорное управление;
- ЧМ-стерео модуляция;
- Запись/считывание до 100 профилей;
- Подсветка клавиш управления;
- Четыре цифровых дисплея (частота/уровень/глубина АМ/девиация ЧМ);
- RS-232;
- GPIB (опция).
Технические характеристики генератора Г4-154М:
Выходная частота:
- Диапазон 100 кГц...150 МГц;
- Дискретность установки 100 Гц;
- Индикация частоты 6 разрядов, СДИ табло;
- Погрешность установки ±5x10-6.
Выходной уровень:
- Диапазон -8 дБм...120 дБм, без нагрузки, -133 дБм...+13 дБм, на нагрузку 50 Ом;
- Индикация уровня 4 разряда, СДИ табло;
- Погрешность установки ±1,5 дБ (при 120 дБм);
- Погрешность аттенюатора ±2 дБ (-8...20 дБм);
- Неравномерность АЧХ ±1,5 дБ;
- Уровень паразитного сигнала ≤-30 дБ;
- КСВН ≤1,2;
- Выходное сопротивление 50 Ом.
Модуляция:
- Частота внутренней модуляции 400 Гц, 1 кГц;
- Уровень внешней модуляции 3 Впик-пик ±4%;
- Вход внешней модуляции 10 кОм.
ЧМ модуляция:
- Девиация частоты 0...100 кГц;
- Индикация девиации 3 разряда, СДИ табло;
- Погрешность установки ±10%;
- Коэф. гармоник огибающей (девиация 75 кГц) ≤0,06% (10,7 МГц), ≤0,1% (в других диапазонах).
АМ модуляция:
- Глубина АМ 0...60%;
- Дискретность установки 0,1%;
- Погрешность установки ±5% (в диапазоне 100 кГц...110 МГц), ±10% (в других диапазонах);
- Индикация коэф. АМ 3 разряда СДИ табло;
- Частота внешней модуляции 20 Гц...15 кГц ±1дБ (относительно 1 кГц);
Коэф. гармоник огибающей (глубина АМ 30%) ≤0,65% (в диапазоне 400 кГц...30 МГц), ≤1,5% (в других диапазонах).
Режим стерео:
- Разделение стерео-каналов ≥55 дБ (400 Гц...1 кГц), ≥35 дБ (100 Гц...10 кГц), ≥30 дБ (50 Гц...15 кГц);
- Пилот-сигнал 19 кГц ±2%.
Память:
- Режим программирования Запись до 4-х значений выходного уровня;
- Запись до 100 профилей;
- Питание 220 В.
- Габаритные размеры 115х430х310 мм;
Масса 4,5 кг.
Комплект поставки Г4-154М:
| № | Наименование | Количество |
| 1. | Кабель питания | 1 |
| 2. | Предохранитель | 1 |
| 3. | Прибор | 1 |
| 4. | Руководство по эксплуатации | 1 |
| 5. | Соединительный кабель | 1 |
