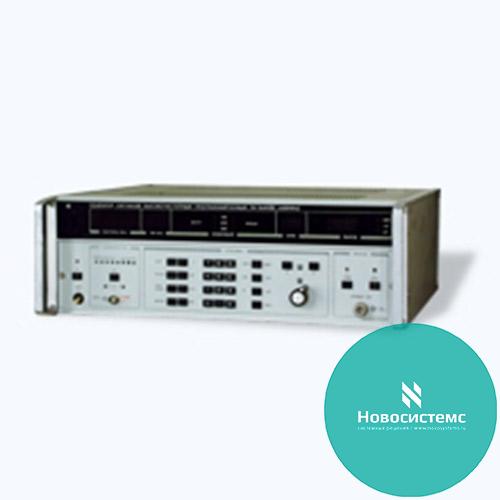

Г4-164А генератор сигналов

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

329 190 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Г4-164А

Генератор сигналов высокочастотный Г4-164А предназначен для настройки, регулировки и испытаний различных радиотехнических устройств, работающих в ручном режиме управления и в автоматизированном режиме управления по каналу общего пользования (КОП).

Генератор обеспечивает измерение амплитудно-частотных характеристик различных устройств, реальной чувствительности и кривой верности приемников, работающих в режиме немодулированных колебаний (НК), амплитудной модуляции (АМ), частотной модуляции (ЧМ) и импульсной модуляции (ИМ). Генератор сигналов высокочастотный Г4-164А может служить источником немодулированного и некалиброванного сигнала, использоваться в качестве гетеродина при различных преобразованиях частоты.

Генераторы сигналов Г4-164А предназначены для работы в поверочных органах, ремонтных мастерских, в лабораториях и цехах.

ОПИСАНИЕ Г4-164А

Генератор сигналов высокочастотный Г4-164А представляет собой источник высокочастотного сигнала в диапазоне частот от 0,1 до 639,999 МГц, работающий в режимах НК, АМ, ЧМ и ИМ. Установка требуемого режима работы осуществляется посредством клавиатуры управления, расположенной на передней панели генератора. Ввод требуемых значений параметров, таких как частота, выходное напряжение, коэффициент амплитудной модуляции, девиации частоты, производится как посредством цифровой клавиатуры, так и посредством датчика квазиплавной установки параметров, расположенных на передней панели генератора. Установленные параметры генератора могут быть сохранены во внутренней памяти под присвоенным номером с последующим вызовом. Возможно сохранение до 63 массивов параметров генератора. Данные операции осуществляются под управлением встроенной микро-ЭВМ на основе процессора Н1830ВЕ51, что позволяет значительно снизить энергопотребление, а также повысить надежность и технологичность в сравнении с базовой моделью генератора.

Модуляция несущей частоты осуществляется как от внутреннего источника модулирующих колебаний так и от внешнего. Возможна модуляция одновременно двух параметров: амплитуды и частоты.

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ Г4-164А

Генератор сигналов высокочастотный Г4-164А сертифицирован и внесен в Государственный реестр средств измерений РФ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Г4-164А

Показатели	Величины
Диапазон частот	от 0,1 до 639,999 МГц
Дискретность перестройки частоты:
в диапазоне от 0,1 до 159,999 МГц	0,1 кГц
в диапазоне от 160 до 639,999 МГц	1,0 кГц
Предел допускаемой основной погрешности установки частоты	не более ±1,5·10^-5 %
Пределы регулировки выходного напряжения на нагрузках 50 Ом и 75 Ом в режимах «НК», «ЧМ» и «ИМ», с дискретностью 0,1 дБ	от -149,9 до 6 дБВ (от 0,032·10^-6 до 2 В)
Пределы регулировки выходного напряжения на нагрузках 50 Ом и 75 Ом в режиме «АМ», с дискретностью 0,1 дБ	от -149,9 до 0 дБВ (от 0,032·10^-6 до 1 В)
Предел допускаемой основной погрешности установки опорного уровня выходного напряжения 0,1 В:
на нагрузке 50 Ом	не более ±1,0 дБ
на нагрузке 75 Ом	не более ±1,5 дБ
Нестабильность опорного уровня выходного напряжения прибора за любые 15 мин работы после самопрогрева в течение 30 мин	не более 0,1 дБ
Частота внутреннего источника модуляции в режиме «АМ»:	50; 200; 300; 400; 1000; 2500; 3400; 10000 Гц
Частота внешнего источника модуляции в режиме «АМ»	от 50 до 60000 Гц
Пределы регулировки коэффициента амплитудной модуляции, с дискретностью 1 %	от 0 до 99%
Предел погрешности установки коэффициента АМ:
в диапазоне модулирующих частот от 300 до 3400 Гц:
при коэффициенте АМ от 5 до 50 %	не более ±5%
при коэффициенте АМ до 90 %	не более ±10 %
в остальном диапазоне модулирующих частот:
при коэффициенте АМ от 5 до 50 %	не более ±10 %
при коэффициенте АМ до 90 %	не более ±15 %
Коэффициент гармоник огибающей АМ сигнала в диапазоне модулирующих частот от 50 Гц до 20 кГц:
при коэффициенте модуляции до 80 %	не более 3 %
в остальном диапазоне модулирующих частот	не более 5 %
Частота внутреннего источника модуляции в режиме «ЧМ»	50; 200; 300; 400; 1000; 2500; 3400; 10000 Гц
Частота внешнего источника модуляции в режиме «ЧМ»	от 30 до 60000 Гц
Пределы установки девиации частоты в зависимости от несущей частоты соответствует значениям:
несущая частота, МГц:
от 320 до 639,999	от 0,50 до 995,0
от 160 до 319,999	от 0,20 до 500,0
от 80 до 159,999	от 0,10 до 250,0
от 40 до 79,9999	от 0,05 до 125,0
от 20 до 39,9999	от 0,05 до 50,0
от 14 до 19,9999	от 0,05 до 25,0
от 0,1 до 13,9999	от 0,05 до 99,5
Предел погрешности установки величины девиации частоты:
в диапазоне модулирующих частот от 300 до 3400 Гц	не более ±10 %
в остальном диапазоне модулирующих частот погрешность	не более ±15 %
Коэффициент гармоник огибающей частотно-модулированного сигнала:
при частотах модуляции от 100 до 20000 Гц и значении девиации Δf = 0,1·Δf`max`	не более 1 %
при частотах модуляции от 30 до 60000 Гц и максимальной девиации в зависимости от рабочей частоты	2 %
Частота несущей при АИМ выходного сигнала (от внутреннего источника сигнала формы меандр и от внешнего источника импульсами положительной полярности с длительностью не менее 5 мкс и скважностью не менее двух)	не менее 50 МГц
Предел допускаемой погрешности опорного уровня в режиме импульсной модуляции	не более ± 2,5 дБ
Параметры питания:
напряжение переменного тока	220±22 (220±11 В и 115±5,75) В
частота	50±0,5 (от 388 до 428) Гц
содержание гармоник	до 5 %
Время непрерывной работы	не менее 16 ч
Потребляемая мощность	не более 87 В·А
Средняя наработка на отказ	не менее 6000 ч
Габаритные размеры	486х173х482 мм
Масса	не более 22 кг
