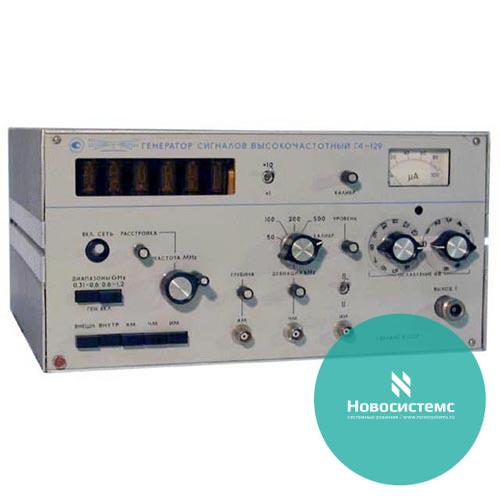

Г4-129 — генератор сигналов высокой частоты, позволяющий настраивать и регулировать радиотехническую аппаратуру дециметрового диапазона. Также прибор применяется при испытаниях техники.
Режимы работы Г4-129:
- режим немодулированных колебаний;
- режим внутренней амплитудной модуляции синусоидальным сигналом;
- режим внешней амплитудной модуляции синусоидальным сигналом;
- режим внутренней частотной модуляции синусоидальным сигналом;
- режим внешней частотной модуляции синусоидальным сигналом;
- режим внутренней модуляции меандром частотой 1 кГц;
- режим внешней импульсной модуляции;
- синхронизация частоты генератора внешним синхронизатором в режиме немодулированных колебаний.
Принцип действия генератора сигнала Г4-129 предусматривает формирование выходного сигнала, имеющего частоту от 310 до 1200 МГц. В качестве основы используется сигнал задающего генератора с частотным диапазоном 600–1200 МГц, отправляющего сигнал на два канала: канал, формирующий выходной сигнал, и канал встроенного частотного индикатора.
В первом канале сигнал проходит через предварительный усилитель, после чего поступает на усилитель мощности (с предварительным прохождением коммутатора на PIN-диодах или делителя частоты). Полученный сигнал, имеющий частоту от 0,3 до 1,2 ГГц, отправляется на аттенюатор типа АРМ. Следующий этап предусматривает фильтрование сигнала в блоке электрически коммутируемых низкочастотных фильтров (ФНЧ). Завершающий шаг — подача сигнала на выходной разъем через электрически управляемый модулятор и аттенюатор ступенчатого типа.
Для частотной модуляции применяется варикап, объединенный с задающим генератором. Импульсная модуляция сигнала в генераторах Г4-129 выполняется в модуляторе, а амплитудная — в аттенюаторе, контролируемом системой АРМ. Для деления частоты задающего генератора в устройствах предусмотрен набор последовательных делителей.
Нормативно-правовое обеспечение генераторов сигнала Г4-129
Устройства прошли сертификацию и зарегистрированы в Госреестре средств измерения. Для уточнения спецификаций, цены и условий доставки Г4-129 воспользуйтесь помощью сотрудников компании «НОВОСИСТЕМС».
