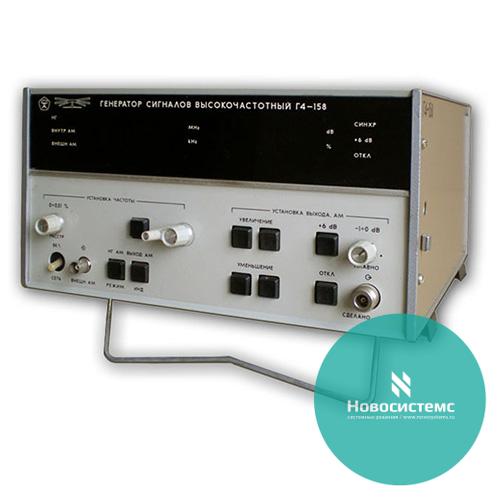

Г4-158 генератор сигналов ВЧ

Г4-158 генератор сигналов ВЧ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
до 153 000 руб.
от 75 000 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Генератор сигналов высокочастотный Г4-158 предназначен для проверки и настройки приемопередающей аппаратуры, работающей в режимах немодулированных колебаний (НК), амплитудной и частотной модуляций (АМ и ЧМ) в условиях лабораторий, цехов, ремонтных поверочных органов, в том числе в составе автоматизированных рабочих мест и информационно-измерительных системах.

Генератор сигналов высокочастотный Г4-158 может служить источником немодулированного и некалиброванного сигнала и использоваться в качестве гетеродина при различных преобразованиях частоты.

Основой генератора сигналов ВЧ Г4-158 является управляемый напряжением генератор (ГУН), генерирующий синусоидальный сигнал в диапазоне частот от 64 до 130 МГц. Управление частотой ГУН осуществляется системой фазовой автоподстройки частоты (ФАПЧ).

Сигнал с выхода ГУН поступает на делитель частоты (ДЧ), на выходе которого в результате последовательного деления на два и на десять формируется диапазон частот от 0,01 до 64 МГц. Далее сигнал пропускается через фильтры нижних частот (ФНЧ).

Сигналы с выхода ФНЧ и ГУН поступают на суммирующий усилитель, на выходе которого формируется полный диапазон частот от 0,01 до 130 МГц. Затем сигнал приходит на регулятор уровня, в котором происходит стабилизация уровня сигнала и его плавная регулировка.

Модуляция сигнала в приборе может осуществляться либо от внутреннего генератора низкой частоты (ГНЧ) с частотой 1 кГц, либо от внешнего сигнала источника сигнала низкой частоты (НЧ). Сигнал НЧ поступает на цифро-аналоговые преобразователи (ЦАП), в которых происходит установка модулирующих сигналов АМ и ЧМ, а также опорного напряжения (ОН).

Управление всеми узлами прибора осуществляет микро-ЭВМ. Ввод информации в микро-ЭВМ происходит либо от органов управления прибора, расположенных на его передней панели, через устройство управления и индикации (УУН), либо через канал дистанционного управления (ДУ).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Генератор сигналов высокочастотный Г4-158 сертифицирован и внесен в Государственный реестр средств измерений РФ.

  • Диапазон частот: 0,01-100 МГц.
  • Пределы допускаемой основной погрешности установки частоты: ±0,001 %.
  • Пределы допускаемой основной погрешности установки выходного напряжения (на выходе аттенюатора):
  • ±0,5 дБ (до 50 МГц);
  • ±1 дБ (свыше 50 МГц).
  • Пределы допускаемой основной погрешности ослабления аттенюатора:
  • ±0,5 дБ (до 59 дБ);
  • ±1 дБ (свыше 59 дБ).
  • Пределы установки коэффициента AM: 0-99 %.
  • Диапазон модулирующих частот: 30 Гц-20 кГц.
  • Коэффициент гармоник огибающей АМ-сигнала: 1-3 %.
  • Гармонические составляющие —30 дБ.
  • Потребляемая мощность: 60 В*А.
