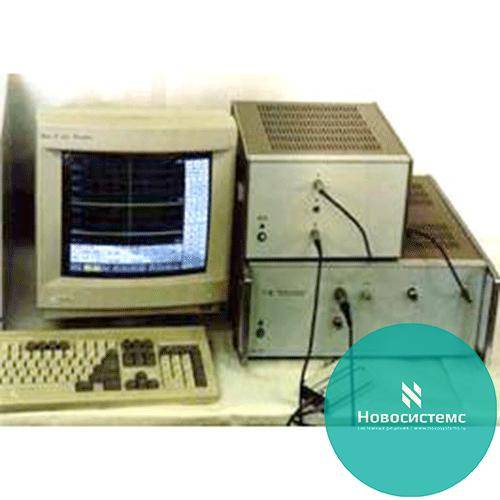

Р4-69
Назначение Р4-69:
Предназначен для исследования, настройки и испытания СВЧ узлов, используемых в радиоэлектронике, связи, приборостроении, измерительной технике, посредством наблюдения амплитудно–частотных характеристик (АЧХ) и фазочастотных характеристик (ФЧХ) коэффициентов передачи и отражения на экране ЭВМ с цифровым отсчетом измеряемых величин.
Позволяет производить:
измерение коэффициента стоячей волны по напряжению (КСВН) или модуля и фазы коэффициента отражения;
· измерение модуля и фазы коэффициента передачи (ослабления и усиления);
измерение группового времени запаздывания (ГВЗ);
· одновременное наблюдение и измерение АЧХ и ФЧХ коэффициентов передачи и отражения;
запись результатов измерения в файл;
· вывод результатов измерения на принтер;
· вывод графиков измеренных характеристик на принтер;
· сравнение АЧХ и ФЧХ двух узлов.
Технические характеристики Р4-69
Преобразователь аналого-измерительный (ПАИ): для обработки измеряемых сигналов и управления генератором
Генератор (ГКЧ): перекрывает весь частотный диапазон от 1 до 1500 МГц
Комплекты комбинированные с внешними СВЧ узлами и ЭВМ типа IBM PC.
Для работы с ЭВМ с установленными системами Windows 98., Windows NE, Windows XP через «СОМ» или «USB» порт по требованию Заказчика дополнительно поставляется комплект интерфейсный.
| Наименование характеристики | Значение (диапазон) |
| Диапазон рабочих частот, МГц | от 1 до 1500 |
| Полоса перестройки, МГц | от 0,1 до 1499 |
| Диапазон измерения: модуля коэффициента отражения (Г) КСВН (Кстu) модуля коэффициента передачи (А), дБ фазы коэффициента передачи и отражения, градус ГВЗ, нс, в полосе частот F | от 0 до 1 от 1 до 2 от + 30 до – 80 от 0 до ± 180 от 0 до 104 / ΔF |
| Основные погрешности измерения: модуля коэффициента отражения, КСВН, % модуля коэффициента передачи, дБ фазы коэффициента отражения, град фазы коэффициента передачи, град ГВЗ, нс | ± (0,014 + 0,07 Г2) ± 2,5Кстu ± (0,01 |А| + 0,3) ± {1+ 4Г + (0,5/Г)} или ± [ (0,7/ (Кстu – 1) + 3,2] ± (2 + 0,05 |А|) ± 300/ Δ F |
| Волновое сопр. измерительного тракта, Ом | 50 и 75 |
| Тип соединителя (канал, мм) | II, III, VIII, IX, по ГОСТ 13317 |
| 16/6,95; 7/3,04; 16/4,6; 3,5/1,52 | |
| Условия эксплуатации | 3 группа, ГОСТ 22261 |
Г, А, Кстu, U – измеряемые значения коэффициентов отражения, передачи и КВСН
Габариты(мм), масса(кг): генератор (ГКЧ) – 486х173х505; 24; преобразователь (ПАИ) – 310х173х310; 12
Заменяет: Р4-68
