Делители-сумматоры мощности

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

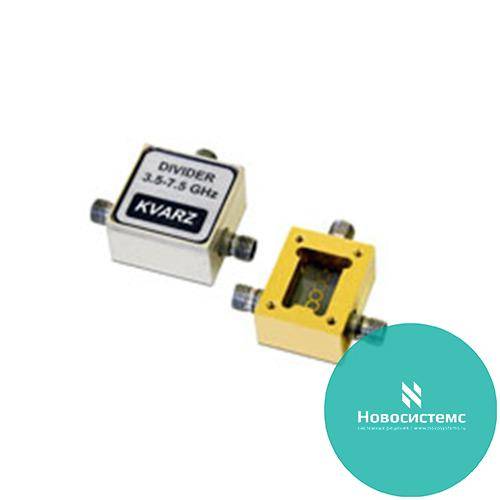

Предназначены для равного деления СВЧ-мощности по двум развязанным каналам

(или для суммирования мощности).
Делители-сумматоры выполнены на основе ГИС СВЧ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур: 5–40 o C
Относительная влажность воздуха: 98 %

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	Диапазон частот, ГГц	Номинальная величина ослаб- ления в выходных плечах, дБ	Вносимые потери мощности, дБ	Минимальная развязка между выходами, дБ	Разбаланс сигналов в выходных плечах, дБ	Максималь- ный КСВН выходных плеч
85934	1–4	3	0,9	20	±0,15	1,35
85934-01	3,5–7,5	3	0,5	20	±0,15	1,30
85934-02	2–8	3	0,7	20	±0,20	1,40
85934-03	4–12	3	0,9	15	±0,25	1,40
5020	8–14	3	0,7	17	±0,25	1,40
5020-01	8–18	3	1,0	15	±0,25	1,70

Модель	Тип соединителя	Габариты, мм
85934	IX P	15x38x50
85934-01	IX P	15x33x40
85934-02	IX P	15x33x36
85934-03	IX P	15x33x36
5020	IX P	15x31x38
5020-01	IX P	15x28x36

Примечания:
1. Возможна поставка делителей-сумматоров мощности с соединителями типа SMA(f) с дюймовыми резьбами вместо соединителей типа IX P по ГОСТ 13317-89.
2. Возможна разработка N-канальных делителей-сумматоров (N=4, 8, 16) на основе приведенных выше двухканальных делителей-сумматоров.
3. Делители-сумматоры могут также поставляться в виде отдельных плат на поликоровых подложках для встраивания в комплексированные ГИС СВЧ.
