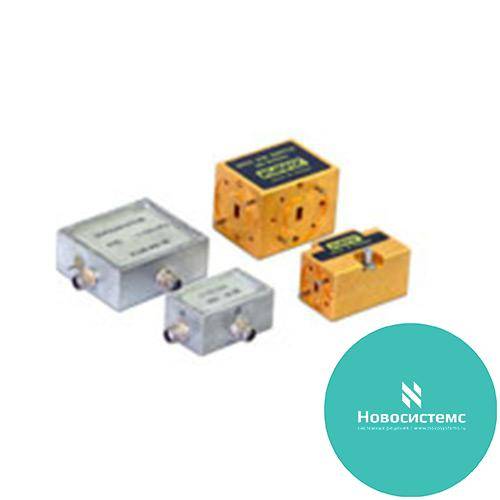

Диодные электрически управляемые переключатели каналов
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
- Широкая полоса частот
- Малые потери открытого канала
- Большая развязка между каналами
- Высокая скорость переключения каналов
НАЗНАЧЕНИЕ
Диодные электрически управляемые переключатели каналов служат для коммутации высокочастотных сигналов в радиоэлектронной аппаратуре различного назначения, например, для поочередного подключения узкополосных источников сигналов к общему широкополосному выходу, для коммутации полосовых фильтров, для подключения к индикатору опорного и измеряемого сигнала в измерительной технике и т.п. Высокое быстродействие, малое потребление энергии по цепям управления, высокая надежность в жестких условиях эксплуатации определяют широкое применение диодных переключателей каналов в технике ВЧ, СВЧ и КВЧ.
Принцип действия диодных электрически управляемых переключателей каналов основан на свойстве p-i-n диодов изменять на несколько порядков свой импеданс при изменении управляющего тока
При установке диодов в месте разветвления нескольких каналов (в разрыве тракта каждого канала) высокочастотный сигнал с малыми потерями проходит только в канал, в котором диод имеет малый импеданс (открытый канал). Диоды, включенные в других каналах, имеют большой импеданс, вследствие чего эти каналы закрыты. Для увеличения затухания в закрытых каналах в них могут включаться дополнительные диоды.
Предназначены для коммутации сигналов в приборах СВЧ-диапазона
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Диапазон рабочих температур: 5–40 oC
- Относительная влажность воздуха: 98 %
- (Более жесткие условия эксплуатации оговариваются при заказе)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПЕРЕКЛЮЧАТЕЛИ 1Н2П (SPDT)
|
Модель |
Диапазон частот, ГГц |
Потери открытого канала, не более, дБ |
Ослабление закрытого канала, не менее, дБ |
КСВН, не более |
|
|
Открытый канал |
Закрытый канал |
||||
|
2.242.220 |
0,01–2,0 |
3,0 |
100 |
1,8 |
1,8 |
|
2.242.177 |
0,3–1,2 |
1,2 |
60 |
1,5 |
– |
|
2.242.221 |
2,0–18,0 |
3,5 |
60 |
2,2 |
2,2 |
|
2.242.260 |
17,4–26,0 |
1,5 |
30 |
1,5 |
– |
|
2.242.260-01 |
25,8–37,5 |
2,0 |
30 |
1,6 |
– |
|
2.242.260-02 |
37,5–53,6 |
2,5 |
30 |
2,0 |
– |
|
Модель |
Время переклю- чения, тип,мкс |
Максимальная входная мощность, Вт, рабочая/ предельная |
Тип ВЧ- соединителей |
Габариты, мм |
Масса, кг |
|
|
Вход |
Выход |
|||||
|
2.242.220 |
1,0 |
0,1/0,5 |
IX P |
IX P |
61x40x16 |
0,06 |
|
2.242.177 |
0,5 |
0,1/1,0 |
IX P |
IX P |
45x42x15 |
0,1 |
|
2.242.221 |
0,05 |
0,2/1,0 |
IX P |
IX P |
48x34x16 |
0,045 |
|
2.242.260 |
0,03 |
0,2/1,0 |
11x5,5 мм волновод |
65x40x30 |
0,26 |
|
|
|
|
|
|
|
||
|
2.242.260-01 |
0,03 |
0,2/1,0 |
7,2x3,4 mm волновод |
45x30x25 |
0,12 |
|
|
|
|
|
|
|
||
|
2.242.260-02 |
0,03 |
0,3/1,0 |
5,2x2,6 mm волновод |
36x24x23 |
0,06 |
|
|
|
|
|
|
|
||
|
Модель |
Диапазон частот, ГГц |
Потери открытого канала, не более, дБ |
Ослабление закрытого канала, не менее, дБ |
КСВН открытого канала, не более |
Время переклю- чения, тип, мкс |
|
2.242.230 |
0,25–1,0 |
1,2 |
60 |
1,4 |
0,3 |
|
2.242.230-01 |
0,5–2,0 |
1,3 |
60 |
1,4 |
0,3 |
|
2.242.230-02 |
1,0–4,0 |
1,5 |
60 |
1,5 |
0,3 |
|
2.242.230-03 |
2,0–8,0 |
1,9 |
60 |
1,6 |
0,3 |
|
2.242.230-04 |
4,0–18,0 |
2,6 |
50 |
2,0 |
0,3 |
|
Модель |
Максимальная входная мощность, Вт рабочая/ предельная |
Тип ВЧ-соединителей |
Габариты, мм |
Масса, кг |
|
|
Вход |
Выход |
||||
|
2.242.230 |
0,1/1,0 |
IX P |
IX P |
43x43x16 |
0,05 |
|
2.242.230-01 |
0,1/1,0 |
IX P |
IX P |
43x43x16 |
0,05 |
|
2.242.230-02 |
0,2/1,0 |
IX P |
IX P |
43x43x16 |
0,05 |
|
2.242.230-03 |
0,2/1,0 |
IX P |
IX P |
43x43x16 |
0,05 |
|
2.242.230-04 |
0,3/1,0 |
IX P |
IX P |
43x43x16 |
0,05 |
|
Модель |
Диапазон частот, ГГц |
Схема коммутации |
Потери открытого канала, не более, дБ |
Ослабление закрытого канала, не менее, дБ |
КСВН открытого канала, не более |
|
2.242.240 |
0,25–1,0 |
SP4T |
1,2 |
80 |
1,4 |
|
2.242.240-01 |
0,5–2,0 |
SP4T |
1,5 |
80 |
1,5 |
|
434.832.040 |
0,5–2,0 |
SP5T |
1,7 |
80 |
1,5 |
|
2.242.240-02 |
1,0–4,0 |
SP4T |
1,7 |
80 |
1,5 |
|
434.832.040-01 |
1,0–4,0 |
SP5T |
1,8 |
80 |
1,5 |
|
2.242.240-03 |
2,0–8,0 |
SP4T |
2,0 |
80 |
1,7 |
|
434.832.040-02 |
2,0–8,0 |
SP5T |
2,5 |
70 |
1,7 |
|
2.242.240-04 |
4,0–18,0 |
SP4T |
3,0 |
60 |
2,0 |
|
434.832.040-03 |
4,0–18,0 |
SP5T |
3,5 |
50 |
2,0 |
|
2.242.240-05 |
12,0–26,0 |
SP4T |
3,5 |
50 |
2,2 |
|
Модель |
Время переклю- чения, тип.,мкс |
Макси- мальная входная мощность, Вт, рабочая/ предельная |
Тип ВЧ- соединителей |
Габариты, мм |
Масса, кг |
|
|
|
|
|||||||
|
|
|||||||
|
Вход |
Выход |
|
|||||
|
|
|||||||
|
|
|||||||
|
|
|||||||
|
|
|||||||
|
2.242.240 |
0,5 |
0,1/1,0 |
IX P |
IX P |
60x50x16 |
0,06 |
|
|
2.242.240-01 |
0,5 |
0,2/1,0 |
IX P |
IX P |
60x50x16 |
0,06 |
|
|
434.832.040 |
1,0 |
0,2/1,0 |
IX P |
IX P |
50x50x19 |
0,06 |
|
|
2.242.240-02 |
0,5 |
0,25/1,0 |
IX P |
IX P |
60x50x16 |
0,06 |
|
|
434.832.040-01 |
1,0 |
0,25/1,0 |
IX P |
IX P |
50x50x19 |
0,06 |
|
|
2.242.240-03 |
0,5 |
0,25/1,0 |
IX P |
IX P |
60x50x16 |
0,06 |
|
|
434.832.040-02 |
1,0 |
0,25/1,0 |
IX P |
IX P |
50x50x19 |
0,06 |
|
|
2.242.240-04 |
0,5 |
0,5/1,0 |
IX P |
IX P |
46x43x16 |
0,04 |
|
|
434.832.040-03 |
1,0 |
0,5/1,0 |
IX P |
IX P |
50x50x190 |
0,06 |
|
|
2.242.240-05 |
0,5 |
0,5/1,0 |
|
IX P |
46x43x16 |
0,04 |
|
Примечания: 1. Возможна поставка всех типов диодных переключателей с соединителями типа SMA с дюймовыми резьбами вместо соединителей
типа IX по ГОСТ 13317-89.
