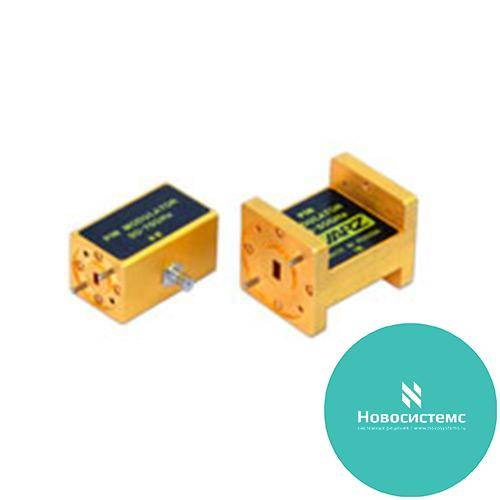

Диодные модуляторы СВЧ и КВЧ
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
- Широкая полоса частот
- Малые потери пропускания
- Большой динамический диапазон вносимых ослаблений
- Высокое быстродействие
НАЗНАЧЕНИЕ
Модуляторы используются для получения различных видов амплитудной (в том числе импульсной) модуляции проходного сигнала в радиотехнических устройствах и системах в дециметровом, сантиметровом и миллиметровом диапазонах длин волн. Малое потребление энергии по цепям управления, современный уровень технических характеристик, высокая надежность в жестких условиях эксплуатации определяют широкое использование диодных модуляторов в радиоэлектронной аппаратуре различного назначения.
Ограничители-аттенюаторы дополнительно обеспечивают плавное управление уровнем проходящего сигнала.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия диодных модуляторов определяется способностью p-i-n диодов, включенных в высокочастотный тракт, под действием управляющего напряжения (тока) быстро изменять свой импеданс и, тем самым, вносимое в линию передачи ослабление. При подаче на вход управления модулятора управляющего видеоимпульса соответствующей формы обеспечивается амплитудно-импульсная модуляция проходящего высокочастотного сигнала.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Диапазон рабочих температур: 5–40 oC
- Относительная влажность воздуха: 98 %
- Более жесткие условия эксплуатации оговариваются при заказе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
Диапазон |
Потери пропускания, не более, дБ |
Ослабление, не менее, дБ |
КСВН, не более |
||
|
В режиме пропускания |
В режиме запирания |
|||||
|
Вход |
Выход |
|||||
|
2.249.044 |
1,0–4,0 |
2,0 |
80 |
1,8 |
1,8 |
– |
|
2.249.044-01 |
4,0–8,0 |
2,5 |
80 |
1,8 |
1,8 |
– |
|
2.249.040-03 |
6,0–18,0 |
2,0 |
40 |
1,8 |
– |
– |
|
2.249.044-02 |
8,0–12,4 |
3,0 |
80 |
2,0 |
2,0 |
– |
|
2.249.044-04 |
8,0–18,0 |
3,5 |
80 |
2,2 |
2,2 |
– |
|
2.249.044-03 |
12,0–18,0 |
3,0 |
80 |
2,0 |
2,0 |
– |
|
2.249.047 |
17,4–26,0 |
1,3 |
40 |
1,5 |
– |
– |
|
2.249.048 |
25,8–37,5 |
1,5 |
40 |
1,5 |
– |
– |
|
2.249.049 |
37,5–53,6 |
1,8 |
30 |
1,5 |
– |
– |
|
Модель |
Тип ВЧ- |
Габариты, мм |
Масса, кг |
|
2.249.044 |
IX P |
58x26x17 |
0,1 |
|
2.249.044-01 |
IX P |
58x26x17 |
0,1 |
|
2.249.040-03 |
IX P |
36x28x17 |
0,06 |
|
2.249.044-02 |
IX P |
42x26x17 |
0,07 |
|
2.249.044-04 |
IX P |
42x26x17 |
0,07 |
|
2.249.044-03 |
IX P |
42x26x17 |
0,07 |
|
2.249.047
|
11,0x5,5 mm волновод* |
61x30x28
|
0,22
|
|
2.249.048
|
7,2x3,4 mm волновод |
44x24x25
|
0,13
|
|
2.249.049
|
5,2x2,6 mm волновод |
37x22x23
|
0,07
|
|
Модель |
Время переключения, не более, нс |
Максимальная входная мощность, Вт, рабочая/предельная |
|
2.249.044 |
10 |
0,15/0,5 |
|
2.249.044-01 |
10 |
0,2/1,0 |
|
2.249.040-03 |
10 |
0,5/1,0 |
|
2.249.044-02 |
10 |
0,35/1,0 |
|
2.249.044-04 |
10 |
0,35/1,0 |
|
2.249.044-03 |
10 |
0,5/1,0 |
|
2.249.047 |
20 |
1,0 |
|
2.249.048 |
20 |
1,0 |
|
2.249.049 |
20 |
1,0 |
Примечания:
Возможно изготовление аттенюаторов (модуляторов) с соединителями типа SMA с дюймовой резьбой вместо соединителей типа IX по ГОСТ 13317-89.
* В соответствии с ГОСТ 13317-89.
