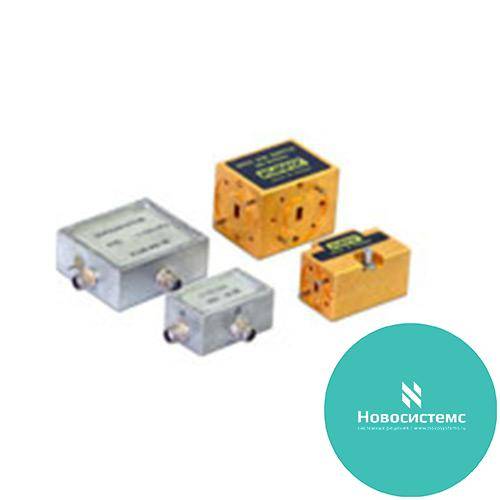

Электрически управляемые диодные аттенюаторы

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Динамический диапазон ослаблений до 60 дБ
Большая номенклатура изделий в диапазоне ВЧ, СВЧ и КВЧ

НАЗНАЧЕНИЕ

Электрически управляемые диодные аттенюаторы обеспечивают управление уровнем проходящего сигнала плавно или ступенчато в различных радиотехнических устройствах, например, в схеме автоматической регулировки уровня мощности.
Могут использоваться как в составе приборов, так и самостоятельно. Характеризуются высокой надежностью, могут применяться в жестких условиях эксплуатации

ПРИНЦИП ДЕЙСТВИЯ

Принцип действия электрически управляемых аттенюаторов основан на свойствах

p-i-n диодов, представляющих собой на высоких частотах квазиактивные переменные импедансы, регулируемые в широких пределах протекающим через диоды управляющим током. Изменение импеданса диодов, включенных в высокочастотный тракт, приводит к изменению вносимого ими ослабления.
Использование различных схемотехнических и конструктивных решений, p-i-n диодов с различным комплексом параметров позволяет создать широкую гамму аттенюаторов в ВЧ, СВЧ и миллиметровом диапазоне волн.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Интервал рабочих температур: 5–40 o C
Относительная влажность: 98 %

(Более жесткие условия эксплуатации оговариваются при заказе)

Модель	Диапазон частот, ГГц	Потери пропус-кания, не более, дБ	Ослаб- ление не ме- нее, дБ	Неравномерность АЧХ ± дБ, при ослаблении, дБ
Модель	Диапазон частот, ГГц	Потери пропус-кания, не более, дБ	Ослаб- ление не ме- нее, дБ	30	60	90	110
2.260.241	0,5–1,25	1,5	60	1,5	3,0	–	–
2.260.241-01	1,0–2,0	1,5	60	1,5	3,0	–	–
2.260.241-02	2,0–4,0	1,8	60	1,5	3,0	–	–
2.260.241-03	4,0–8,0	2,5	60	1,5	3,0	–	–
2.260.241-04	8,0–12,4	3,0	60	1,0	2,0	–	–
2.260.241-05	12,0–18,0	3,5	60	1,0	2,01	–	–
2.260.440	17,4–26,0	1,5	40	2,0	–	–	–
2.260.440-01	25,8–37,5	2,0	35	2,0	–	–	–
2.260.440-02	37,5–53,6	2,5	30	3,0	–		–

Модель	КСВН, не более		Время пере- ключе- ния, тип, мкс	Макси- мальная входная мощность, Вт, рабо- чая/пре-дельная	Тип ВЧ-соеди- нителя	Габариты, мм	Мас- са, кг
Модель	В режиме пропус-кания	В режиме запи-рания	Время пере- ключе- ния, тип, мкс		Тип ВЧ-соеди- нителя	Габариты, мм	Мас- са, кг
2.260.241	1,5	1,5	1,0	0,1/1,0	IX P	68x43x14	0,07
2.260.241-01	1,5	1,5	1,0	0,1/1,0	IX P	68x43x14	0,07
2.260.241-02	1,6	1,6	1,0	0,2/1,0	IX P	60x31x14	0,05
2.260.241-03	1,8	1,8	1,0	0,2/1,0	IX P	54x18x14	0,03
2.260.241-04	2,0	2,0	1,0	0,3/1,0	IX P	54x18x14	0,03
2.260.241-05	2,0	2,0	1,0	0,3/1,0	IX P	45x18x14	0,02
2.260.440	1,6	1,7	0,1	0,1/1,0	11x5,5 мм волновод.	61x30x28	0,22
					11x5,5 мм волновод.
2.260.440-01	1,6	1,8	0,1	0,15/1,0	7,2x3,4 мм волновод.	44x25x24	0,13
					7,2x3,4 мм волновод.
2.260.440-02	1,6	2,0	0,1	0,25/1,0	5,2x2,6 мм волновод.	37x23x22	0,07
					5,2x2,6 мм волновод.
