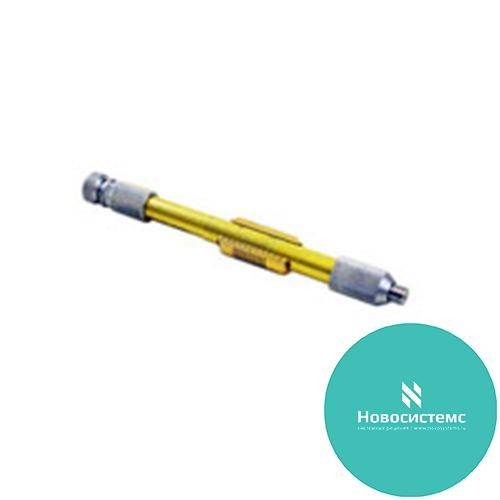

Нагрузки подвижные (с переменной фазой коэффициента отражения) - эталоны волнового сопротивления

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Используются при настройке и контроле направленных ответвителей, мостов, переходов и т.п. и анализаторов цепей. Поглотитель перемещается не менее чем на половину длины волны на низшей частоте диапазона нагрузки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	Диапазон частот, ГГц	КСВН воздушного канала	КСВН поглотителя	Тип соединителя	Габариты, мм	Масса, кг
2.260.181	2–18	1,01	1,1	III B	Ø 23x400	0,2
2.260.181-01	2–18	1,01	1,1	III P	Ø 23x400	0,2
2.260.203	2–18	1,01	1,2	III B	Ø 23x400	0,2
2.260.186	3–18	1,01	1,1	IX B	Ø 16x280	0,15
2.260.186-01	3–18	1,01	1,1	IX P	Ø 16x280	0,15
2.260.204	3–18	1,01	1,2	IX B	Ø 16x280	0,15
468.548.003	4–18	1,01	1,1	IB	Ø 14x165	0,1
468.548.003-01	4–18	1,01	1,1	IP	Ø 14x105	0,1
468.548.003-02	10–50	1,01	1,1	IB	Ø 14x105	0,075
468.548.003-03	10–50	1,01	1,1	IP	Ø 14x105	0,075
468.548.005-02	17,44–37,5	1,01	1,2	IB	Ø 14x105	0,075
468.548.005-03	-”-	1,01	1,2	IP	Ø 14x105	0,075

Примечание: Нагрузки могут быть выполнены с соединителями типа N и 3,5 мм с дюймовыми резьбами взамен соединителей типа III и IX по ГОСТ 13317-89.
